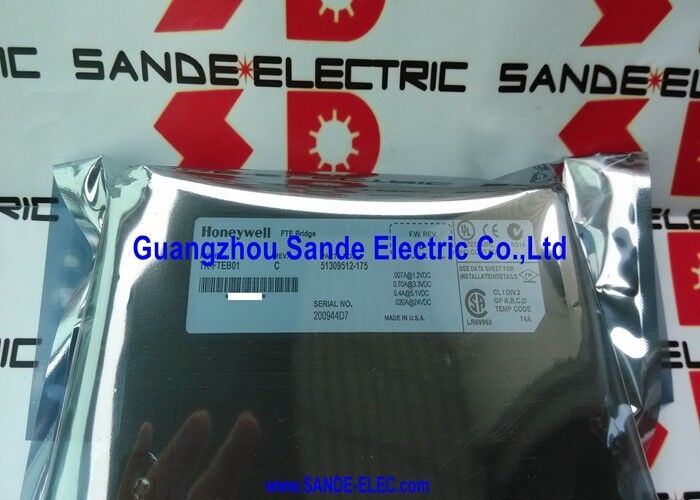

TK-FTEB01은 Honeywell의 Experion PKS(Process Knowledge System) 분산 제어 플랫폼을 위한 내결함성 이더넷 브리지 모듈입니다. FTE(내결함성 이더넷)는 프로세스 제어를 위한 Honeywell의 독점 이더넷 구현으로, 네트워크 중단이 프로세스 중단을 의미하는 산업 시설의 지속적인 가용성 요구 사항에 맞게 설계되었습니다.
Experion 아키텍처에서 TK-FTEB01은 Experion LS I/O 섀시와 FTE 네트워크 백본 사이의 이더넷 브리지 역할을 합니다. 섀시의 I/O 모듈을 공장 전체의 Experion 제어 네트워크에 연결하여 현장 장치와 C200/C300 컨트롤러 간에 I/O 데이터를 전달합니다. 브리지 모듈이 포함된 FTE 토폴로지는 중복 네트워크 경로를 지원합니다. 단일 케이블이나 스위치 오류가 컨트롤러에서 I/O 섀시를 분리하지 않습니다.
이중 폭 섀시 형식은 Experion LS I/O 섀시에서 두 개의 인접한 슬롯 위치를 차지합니다. FTE 장치 인덱스(0-9 또는 00-90 설정 가능)는 각 브리지 모듈에 네트워크 주소를 할당하여 Experion 시스템이 FTE 네트워크에서 독립적으로 각 섀시를 식별하고 통신할 수 있도록 합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | TK-FTEB01 |
| 대체 P/N | 51309512-175 |
| 플랫폼 | Experion PKS / Experion LS I/O |
| 의사소통 | 100Mbps 이더넷(IEEE 802.3) |
| 작동 전압 | 24V DC(18~30V DC 범위) |
| 전류 @ 24VDC | 0.020A |
| 전류 @ 1.2VDC | 0.007A |
| 작동 온도 | −40°C ~ +70°C |
| 위험한 장소 | 클래스 I Div 2, Gp AD, 온도 T4 |
| FTE 장치 색인 | 0~9 / 00~90 |
| 섀시 형식 | 더블 와이드(슬롯 2개) |
| 무게 | ~0.28kg |
| 상태 | 단종 |
TK-FTEB01은 온도 코드 T4와 함께 Class I Division 2 Group A, B, C, D 승인을 받았습니다. 이는 정유소, 화학 공장, 해양 플랫폼 및 Experion 제어 시스템이 위험 구역으로 확장되는 유사한 분류 구역과 같이 비정상적인 조건에서 가연성 가스 또는 증기가 존재할 수 있는 위치에 모듈을 설치할 수 있음을 인증합니다. 온도 코드 T4는 모듈의 표면 온도를 관련 가스 그룹의 자동 점화 온도 내에서 최대 135°C로 제한합니다.
Q1: FTE(내결함성 이더넷)란 무엇이며 표준 이더넷과 어떻게 다릅니까?
FTE는 프로세스 제어를 위한 Honeywell의 결정론적 중복 이더넷 구현입니다. 표준 사무실 이더넷과 달리 FTE는 예측 가능한 타이밍, 중복 네트워크 경로 및 자동 장애 조치를 통해 실시간 I/O 데이터 전달을 위해 설계되었습니다. TK-FTEB01은 Experion LS I/O 섀시를 이 FTE 네트워크에 연결하기 위한 물리적 및 네트워크 인터페이스를 제공합니다.
Q2: Experion PKS 시스템은 몇 개의 TK-FTEB01 모듈을 지원할 수 있습니까?
Experion LS 구성의 각 I/O 섀시는 하나의 TK-FTEB01을 사용합니다. FTE 장치 색인(네트워크 구성에 따라 0-9 또는 00-90)은 FTE 네트워크의 각 브리지를 식별합니다. 네트워크 세그먼트의 최대 FTE 장치 수는 Experion 설명서의 Experion PKS 시스템 구성 및 네트워크 설계 매개변수에 따라 다릅니다.
Q3: TK-FTEB01은 단종되었습니다. 교체품은 어떻게 공급되나요?
Honeywell Experion PKS 애프터마켓을 통해 — DCS 부품 딜러, 테스트를 거친 잉여 공급업체, Honeywell 공인 서비스 제공업체. 대체 부품 번호 51309512-175는 모듈 라벨에 일관되게 표시되며 재고를 찾는 데 사용할 수 있습니다. 이 기능에 대한 Honeywell의 현재 동등 또는 후속 모듈은 새로운 시스템 구축에 대한 Honeywell 기술 지원을 통해 확인되어야 합니다.
Q4: TK-FTEB01의 FTE 장치 인덱스는 무엇을 결정합니까?
FTE 장치 인덱스는 FTE 네트워크에 있는 브리지 모듈의 네트워크 주소를 할당합니다. 시스템의 각 TK-FTEB01에는 고유한 인덱스 값이 있어야 합니다. Experion PKS 구성 도구는 이 색인을 사용하여 각 I/O 섀시를 식별하고 통신합니다. 인덱스는 하드웨어 스위치나 점퍼를 사용하여 모듈에 설정됩니다. 설치하기 전에 Experion 시스템의 네트워크 토폴로지에 대해 올바른 설정을 확인하십시오.
Q5: TK-FTEB01을 교체하려면 Experion 시스템 구성을 변경해야 합니까?
교체 모듈이 원본과 동일한 FTE 장치 인덱스로 설정되고 FTE 네트워크 토폴로지가 변경되지 않은 경우 Experion 시스템은 교체 모듈을 동일한 브리지 모듈로 인식합니다. I/O 섀시 구성 및 모듈 할당은 컨트롤러 수준에서 유지되며 브리지 모듈 교체의 영향을 받지 않습니다.
