FANUC 상호 인덕터 A44L-0001-0165#150A A44L-0001-0165/150A A44L-0001-0165#150A

FANUC A44L-0001-0165#150A

모터 전류 여기 측정, 모든 곳에서 제어

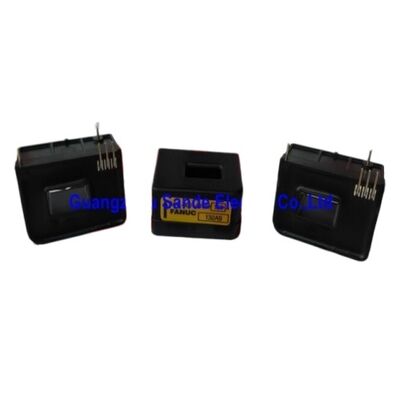

A44L-0001-0165#150A는 FANUC의 150A 전류 센서입니다. FANUC의 서보 또는 스핀드 증폭기에서 흐르는 실제 모터 단계 전류를 측정하는 코일형 탐지기입니다.#150A 후자는 현재 등급을 지정합니다.: 이 센서는 150A RMS까지의 전류를 정확하게 측정하도록 설계되었으며, 이는이 센서를 필요로하는 특정 세로 또는 스핀드 증폭기 클래스의 전류 범위에 해당합니다.

FANUC 서보 또는 스핀드 드라이브 시스템에서 드라이브의 폐쇄 루프 전류 제어는 모터 전류의 정확한 실시간 측정에 달려 있습니다.전류 센서는 전력 회로에 위치합니다. 모터 단계 케이블은 센서의 토로이드 코어를 통과합니다.이 신호는 증폭기에 모든 순간에 모터로 얼마나 많은 전류가 흐르고 있는지 정확하게 알려줍니다.세르보 제어 알고리즘은 CNC 축 운동 및 스핀드 속도 제어에 필요한 정밀도로 토크를 조절하는 이 측정 방법을 사용합니다.

만약 전류 센서가 고장나 오작동하면 증폭기는 전류 제어 루프를 제대로 닫을 수 없습니다.결과는 일반적으로 과류 알람입니다. 드라이브는 과류로 보이는 가짜 전류 판독에 작동합니다., 또는 실제 전류는 조절되지 않고 실제로 과전류가됩니다. 장애 모드는 센서가 0 (오픈 서킷 장애) 또는 불규칙한 값을 읽는지에 달려 있습니다.

주요 사양

올바른 전류 등급 선택

#150A 후자는 임의하지 않습니다. 전류 등급은 센서가 서비스하는 특정 증폭기 모듈과 일치해야합니다. 각 FANUC 서보 및 스핀드 증폭기 모델에는 정의 된 전류 등급이 있습니다.그리고 그 등급에 대한 전류 센서가 지정되어야 합니다.증폭기의 최고 전류 출력 이하로 지정된 센서는 포화 상태에 도달하거나 손상 될 수 있습니다.실제 전류보다 훨씬 높은 등급 센서는 상대적으로 낮은 신호 해상도를 제공합니다..

A44L-0001-0165 계열 커버에서 사용할 수 있는 등급: 50A, 100A, 150A, 200A, 250A, 300A, 400A, 500A, 600AFANUC 증폭기의 유지보수 설명서 또는 설치된 센서의 라벨에서 필요한 등급을 확인하기 전에 교체 주문.

FAQ

Q1: FANUC 드라이브 시스템에서 고장 된 전류 센서가 어떻게 진단됩니까?

A failed current sensor typically produces an overcurrent alarm that appears immediately at drive energisation — before significant current can actually flow — or produces an axis/spindle that operates erratically and cannot hold speed. 균열, 화상 흔적 또는 기계적 손상을 위해 센서를 물리적으로 검사합니다. 최종 테스트와 동일한 전류 등급의 잘 알려진 센서로 교체하십시오.초전류 경보가 교체 센서와 함께 지워지면, 원본은 실패했습니다.

Q2: A44L-0001-0165#150A는 다른 전류 등급의 센서로 교체 할 수 있습니까?

아니. 전류 등급은 증폭기의 사양에 일치해야합니다. 150A 증폭기 위치에 있는 200A 센서는 낮은 신호 수준에서 작동하고 적절한 피드백 해상도를 제공하지 않을 수 있습니다.150A 증폭기 위치에 있는 100A 센서는 증폭기의 최고 전류에 포화됩니다항상 설치 된 증폭기에 지정 된 정확한 전류 등급을 사용하십시오.

Q3: A44L-0001-0165는 홀 효과 센서나 전류 변압기인가요?

A44L-0001-0165는 코일형 전류 탐지 장치로 설명됩니다. 전류 변압기 형식. 모터 단계 케이블은 토로이드 코어를 통과합니다.그리고 센서는 인덕션을 통해 비례 신호를 출력합니다.홀 효과 전류 센서는 일반적으로 DC 정확한 신호로 출력을 설명합니다 (DC 전류와 AC 전류를 측정 할 수 있습니다).트랜스포머 기반 탐지기가 AC 모터 전류를 측정하는 동안.

Q4: A44L-0001-0165 시리즈와 다른 FANUC 전류 센서 시리즈 사이에 호환성 차이가 있습니까?

네, FANUC는 여러 세대의 드라이브를 통해 다양한 센서 시리즈를 사용합니다. The A44L-0001-0165 is the sensor series for its specific amplifier family — other sensor series (different A44L numbers) may be physically similar but have different output characteristics or mounting arrangements설치 된 센서의 전체 부품 번호를 확인 하 고 교체 주문 하기 전에.

Q5: A44L-0001-0165#150A는 어디서 왔습니까?

FANUC 드라이브 컴포넌트 후품 시장 FANUC 증폭기 부품 딜러, 수리 전문업체 및 검증된 잉여 공급 업체A44L-0001-0165 시리즈는 FANUC의 세르보 및 스핀드 드라이브 후판 시장에서 여러 가지 전류 등급으로 표준 교체 품목입니다.# 150A 후자를 지정합니다. 현재 등급이 선택지를 결정합니다.
