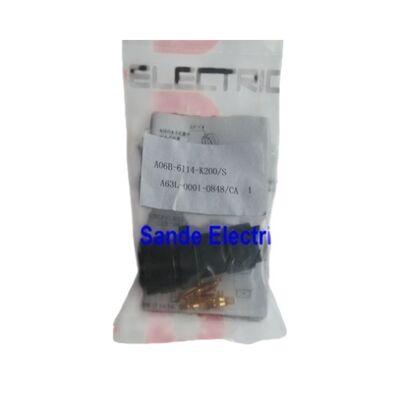

FANUC 엔코더 측 커넥터 A06B-6114-K200S / A63L-0001-0848CA

10핀 | 직선형 | 모터 피드백 플러그 | Alpha i 시리즈 서보 모터 호환

피드백 루프를 완성하는 커넥터

모든 FANUC CNC 서보 시스템은 끊김 없는 통신 체인에 의존합니다: CNC 컨트롤러에서 서보 앰프를 거쳐 엔코더 케이블을 통해 모터의 내장 펄스 코더로 연결됩니다. 이 체인은 가장 약한 물리적 연결만큼만 신뢰할 수 있습니다. FANUC 부품 번호 A63L-0001-0848CA로도 참조되는 A06B-6114-K200S는 엔코더 피드백 케이블과 서보 모터 간의 중요한 인터페이스를 형성하는 엔코더 측 커넥터 플러그입니다.

이것은 유지 보수 중에 손상되거나, 수년간의 냉각수 노출로 부식되거나, 단순히 반복적인 케이블 조립 주기 동안 마모되는 커넥터입니다. 올바른 교체품을 준비해 두면 피드백 오류를 며칠이 아닌 몇 분 안에 해결할 수 있습니다.

제품 개요

CA 대 CB — 두 가지 변형, 하나의 목적

A63L-0001-0848 제품군은 두 가지 케이블 배출 구성으로 제공됩니다. CA 변형 (이 커넥터)은 커넥터 본체의 축을 따라 직선으로 케이블을 배출합니다 — 케이블은 모터 끝면에서 직접 멀어집니다. CB 변형은 90도 각도로 배출됩니다 — 케이블은 커넥터 축에 수직으로 구부러집니다.기계에 어떤 것이 필요한지는 모터 엔코더 포트의 사용 가능한 공간에 전적으로 달려 있습니다. 축 방향으로 케이블이 인접한 구조물에 걸리는 좁은 설치 공간에서는 엘보우 (CB) 스타일이 실용적인 선택입니다. 축 방향 케이블 라우팅이 깨끗하고 방해받지 않는 곳에서는 직선 CA 스타일이 표준입니다. 수리 중에 이를 잘못 선택하면 커넥터 본체에 기계적 스트레스가 가해져 커넥터와 케이블 모두의 열화를 가속화합니다.이 커넥터가 전달하는 것10핀 구성은 FANUC Alpha i 시리즈 서보 모터에 장착된 펄스 코더 (엔코더)에 필요한 모든 신호를 전달합니다. 여기에는 다음이 포함됩니다:위치 피드백 신호

— 서보 앰프에 모터 샤프트의 위치를 항상 정확하게 알려주는 고해상도 펄스 데이터

배터리 백업 라인

— 주 전원이 꺼져 있을 때 엔코더 메모리의 절대 위치 데이터를 보존하는 저전류 공급 (전원 켜기 시 참조 복귀가 필요 없는 절대 펄스 코더 모터에 중요)

• 직렬 통신 라인 — Alpha i 펄스 코더에서 사용되는 FANUC 직렬 엔코더 인터페이스 프로토콜용
• 차폐/접지 연결 — 이러한 신호 라인이 동일한 케이블 덕트에서 고전류 모터 전원 케이블 옆을 지나가므로 노이즈 내성에 필수적입니다
• 이 10개의 접점 각각은 깨끗하고 완전히 장착되었으며 기계적으로 고정되어야 합니다. 단 하나의 부식된 핀 또는 뒤로 밀린 접점이라도 엔코더 경보, 불안정한 위치 피드백 또는 완전한 축 손실을 유발할 수 있습니다 — 그리고 오류 표시는 종종 간헐적이어서 불완전한 커넥터는 진단하기 가장 어려운 오류 중 하나입니다.호환되는 서보 모터 및 시스템
• A06B-6114-K200S 커넥터는 FANUC Beta 시리즈 및 Alpha i 시리즈 서보 모터 설명 매뉴얼에 문서화된 대로 FANUC Alpha i 시리즈 AC 서보 모터 엔코더 연결을 위해 설계되었습니다. 이 커넥터 스타일이 나타나는 문서화된 호환 모터 시리즈는 다음과 같습니다:FANUC Alpha i 시리즈 서보 모터 (αiS 및 αiF 제품군)

FANUC Beta i 시리즈 서보 모터 (βiS 시리즈 — L 및 M 축 연결이 A06B-6114-H304 및 관련 앰프에 지정된 경우)

αi 시리즈 SVM 앰프 모듈 (A06B-6114 시리즈)과 함께 사용되는 FANUC 서보 모터

표준 FSSB 기반 서보 시스템을 사용하는 FANUC 로봇 컨트롤러의 로봇 서보 모터

• 커넥터는 표준 래칭 금속 쉘 메커니즘을 통해 해당 앰프 측 케이블 어셈블리와 결합되어 전기적 연속성과 우발적인 분리를 방지하는 기계적 고정 기능을 모두 제공합니다.
• 작업 지시서에 이 커넥터가 나타날 때
• 바쁜 기계 가공 현장에서 이 커넥터는 일반적으로 세 가지 시나리오에서 나타납니다:
• 계획된 케이블 교체.

엔코더 케이블에는 정의된 굽힘 수명이 있습니다. 노후된 엔코더 케이블 어셈블리를 교체할 때 모터 측 커넥터가 함께 제공되거나, 케이블 본체는 여전히 사용할 수 있지만 커넥터 끝이 손상된 경우 별도로 교체됩니다.

충돌 또는 기계적 손상.

엔코더 케이블을 팽팽하게 당기는 기계 충돌은 커넥터 본체를 손상시키거나, 핀을 하우징 안으로 밀어 넣거나, 래칭 쉘을 부러뜨릴 수 있습니다. 전체 케이블 경로를 교체하는 대신 모터 끝 커넥터만 교체하고 재단말하는 것이 더 빠르고 저렴한 해결책인 경우가 많습니다.

부식 및 접점 오염. 냉각수 미스트가 있는 환경에서는 엔코더 커넥터가 모터 끝에서 노출됩니다. 금속 하우징과 올바른 장착은 의미 있는 보호를 제공하지만, 수년간의 서비스 후 접점 오염은 신호 저하를 유발할 수 있습니다. 커넥터 교체는 원래의 접점 품질을 복원합니다.

대체품 및 품질에 대한 한마디FANUC 엔코더 신호 프로토콜은 민감합니다. 펄스 코더는 고주파로 직렬 데이터를 출력하며, 접촉 저항 증가, 불량하게 차폐된 커넥터 쉘로 인한 추가 정전 용량 또는 접점 인터페이스에서 기계적 유격을 허용하는 치수 불일치는 신호 무결성을 저하시킵니다. 치수적으로 호환되지만 전기적으로 열등한 대체품을 사용하면 처음에는 작동하는 것처럼 보일 수 있지만, 열팽창, 진동 또는 수백 번의 굽힘 주기 후 간헐적인 엔코더 경보를 유발할 수 있습니다.

생산 기계의 경우 올바르게 지정된 커넥터 비용은 반복 수리 또는 계획되지 않은 스핀들 다운 이벤트 비용에 비해 무시할 수 있습니다.자주 묻는 질문

Q1: A06B-6114-K200S와 A06B-6114-K200E의 차이점은 무엇입니까?

차이점은 케이블 배출 방향입니다. S 접미사는 직선 (축 방향) 케이블 배출을 나타냅니다 — 케이블은 모터 끝에서 나갈 때 커넥터 축에 평행하게 실행됩니다. E 접미사는 케이블이 수직으로 구부러지는 엘보우 (90도) 구성을 나타냅니다. A63L-0001-0848CA는 직선 버전에 해당합니다. 모터의 엔코더 포트에서 사용 가능한 공간과 기계에서 엔코더 케이블이 라우팅되는 방식에 따라 선택하십시오.

Q2: A06B-6114-K200S는 모든 FANUC Alpha i 서보 모터에 사용되는 동일한 커넥터입니까?

이 커넥터 제품군은 광범위한 Alpha i 및 Beta i 시리즈 모터를 다루지만, FANUC는 모터 세대 및 제품군에 따라 다른 커넥터 사양을 사용합니다. 주문하기 전에 항상 특정 모터의 설명서 또는 모터의 기존 커넥터 본체와 호환성을 확인하십시오. 6114 시리즈 앰프 모듈과 페어링된 αiS 및 βiS 제품군의 모터의 경우 A06B-6114-K200S / A63L-0001-0848CA가 문서화된 모터 측 피드백 커넥터입니다.

Q3: 이 커넥터를 현장에서 재단말할 수 있습니까, 아니면 전체 케이블 어셈블리 교체가 필요합니까?

재단말은 가능하며 케이블 수리 중에 표준 절차입니다. 핀은 커넥터 하우징에 납땜 또는 압착되며, 숙련된 기술자는 하우징을 제거하고 케이블 끝을 재준비하고 재단말할 수 있습니다. 그러나 단말 품질 — 특히 차폐 연속성과 핀 장착 깊이 — 는 매우 중요합니다. 잘못 재단말된 커넥터는 종종 원래 오류보다 더 나쁩니다. 생산 기계의 경우, 사전 조립된 케이블 또는 새 커넥터 키트를 사용하는 것이 시간 압박 하에서의 현장 재단말보다 일반적으로 더 신뢰할 수 있습니다.

Q4: 어떤 FANUC 엔코더 경보가 펄스 코더 오류가 아닌 커넥터 문제를 나타냅니까?

불완전한 커넥터와 관련된 가장 일반적인 경보 패턴은 전원 사이클링 시 또는 케이블이 물리적으로 움직일 때 해제되는 간헐적인 SV0358 (엔코더 연결 끊김) 또는 유사한 통신 오류입니다. 케이블 이동 없이 일관되게 나타나는 엔코더 경보는 펄스 코더 고장 또는 배터리 문제일 가능성이 높습니다. 경보가 모터 커넥터 근처의 케이블을 구부려 재현 가능한 경우, 커넥터 또는 케이블 끝을 먼저 검사하고 교체해야 합니다.

Q5: A06B-6114-K200S와 A63L-0001-0848CA 부품 번호 간의 관계는 무엇입니까?

두 번호 모두 동일한 물리적 커넥터를 참조합니다. A06B-6114-K200S는 앰프 및 케이블 액세서리 카탈로그에서 사용되는 FANUC 시스템 수준 주문 번호입니다 — 승인된 예비 부품으로서의 맥락과 함께 커넥터를 번들로 제공합니다. A63L-0001-0848CA는 커넥터 자체에 대한 구성 요소 수준 FANUC 부품 번호로, 기본 JAE 커넥터 시리즈 지정 (JN2DS10SL2-R)을 교차 참조합니다. FANUC 애프터마켓 공급업체에서 소싱할 때 두 번호 모두 올바른 부품을 식별하지만, 항상 CA (직선) 대 CB (엘보우) 접미사가 설치 요구 사항과 일치하는지 확인하십시오.
