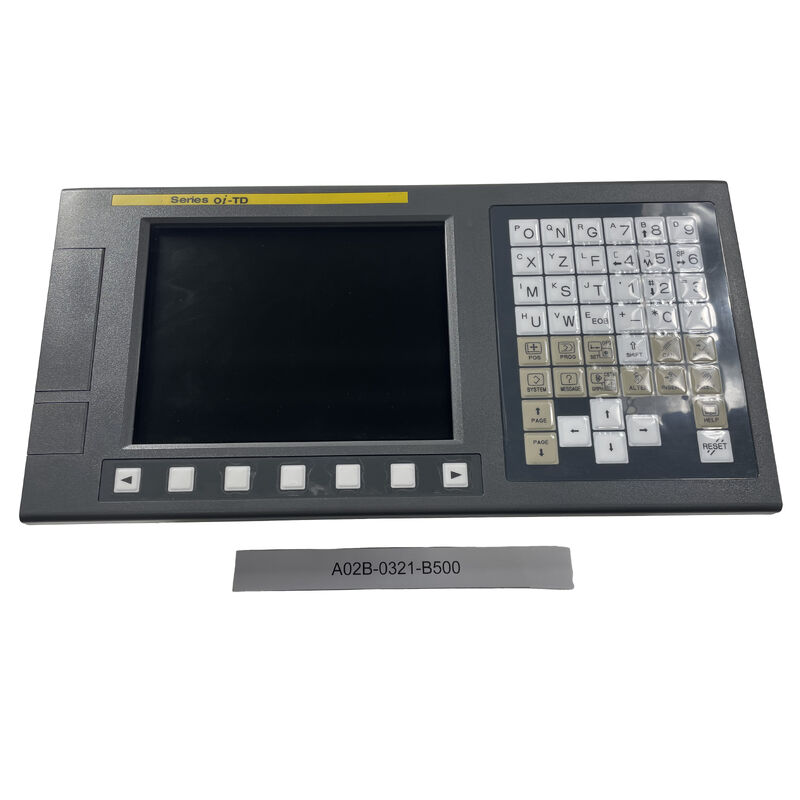

A02B-0321-B500 FANUC CNC 컨트롤러 8.4" LCD / 3 축 / 512KB / 이더넷 / USB / βi 세르보 / 선형 및 원형 중복

FANUC CNC 3 축 가공용 정밀 제어

A02B-0321-B500는 기계 도구 축 제어에 설계된 FANUC CNC 컨트롤러입니다.그것의 핵심은 기계 프로그램에서 정의 정밀한 절단 경로를 생산하기 위해 세 개의 축을 동시에 조정 할 수있는 능력입니다.

컨트롤러는 G 코드 프로그램을 해석하고 도구 경로 기하학을 해결하고 연결된 서보 드라이브에 위치 명령을 내립니다.선형 및 원형 인터폴레이션 두 가지 기본 CNC 동작 유형 모두 지원선형 인터폴레이션은 정해진 피드 레이트에서 두 점 사이의 직선으로 도구를 구동한다. 원형 인터폴레이션은 반지름과 끝점으로 정의된 활을 따라 도구를 구동한다.이 두 가지 모션 유형은 표준 2의 전체 범위를 커버.5D 프레싱 및 턴 프로파일.

주요 사양

USB 및 이더넷 연결

두 데이터 인터페이스는 서로 다른 운영 필요를 충족합니다.

USB:USB 메모리 스틱 또는 연결된 PC에서 직접 프로그램 전송. 네트워크 인프라 없이 프로그램을 로드, 저장 또는 전송할 수 있습니다.사무실 PC에서 프로그램을 작성하고 USB 드라이브로 기계에 가져 오는 작업 작업 환경에 유용합니다..

이더넷:DNC (Direct Numerical Control) 작업의 네트워크 연결 (프로그램 관리 서버에서 프로그램을 스트리밍) 및 기계 상태를 원격 모니터링하기 위해.여러 기계가 있는 생산 환경에서, 이더넷 연결은 중앙 집중식 프로그램 관리를 가능하게 합니다.

적용 시나리오

수직 가공 센터:3축 수직 가공 센터는 A02B-0321-B500을 CNC 단위로 사용합니다. 컨트롤러는 세 βi 시리즈 서보 증폭기를 통해 X, Y 및 Z 축을 실행합니다.프로그램은 DNC 서버에서 이더넷을 통해 로드됩니다., 기계 조작자는 오버라이드 컨트롤을 사용하여 첫 번째 가공 중에 피드 레이트를 조정합니다.

CNC 턴 (Z + X + C 축):회전 센터는 A02B-0321-B500을 Z (상도), X (횡단) 및 C (스핀드) 축 제어에 사용합니다. 선형 인터폴레이션은 직선 회전을 처리합니다.원형 인터폴레이션은 하나의 프로그램 블록에서 톱니 및 반지름 전환을 생성합니다..

CNC 후장:고장난 CNC 단위를 가진 오래된 기계 도구는 A02B-0321-B500로 후 장착됩니다. 24V DC 전원 공급 요구 사항, 컴팩트 물리적 크기,및 βi 시리즈 호환성은 기계의 기존 서보 시스템이 유지되는 후 장착 설비에 적합합니다..

FAQ

Q1: A02B-0321-B500가 512KB로 저장할 수 있는 최대 프로그램 길이는 얼마입니까?

512KB의 CNC 프로그램 메모리는 약 512,000개의 프로그램 코드를 저장합니다. 100개의 G 코드 블록을 가진 전형적인 가공 센터 프로그램은 대략 1,000에서 5,000개의 문자를 사용합니다.512KB는 100에서 500 개의 전형적인 프로그램을 동시에 수용합니다., 또는 DNC를 통해 로드된 매우 긴 콘투어링 프로그램으로 컨트롤러의 메모리에서 직접 실행됩니다.

Q2: A02B-0321-B500는 4 축 이상 제어 할 수 있습니까?

A02B-0321-B500는 최대 3 개의 제어 축을 위해 지정되어 있습니다. 4 번째 축을 추가하려면 추가 축 채널에 지정 된 CNC 컨트롤러 변형이 필요합니다. 기계가 4 번째 또는 5 번째 축을 필요로하는 경우주문하기 전에 특정 A02B 변형의 축 수를 확인합니다..

Q3: A02B-0321-B500는 어떤 인코더 유형을 지원합니까?

컨트롤러는 FANUC βi 시리즈 서보 모터에서 표준으로 사용되는 인크리멘탈 인코더를 지원합니다.부가적 인코더는 전원 공급 시 설정된 참조 지점 (홈 위치) 에 대한 위치 피드백을 제공합니다.만약 응용프로그램이 홈링 없이 전력주기에 절대적 위치 유지를 요구한다면, 절대적 인코더 옵션을 서보모터 선택과 함께 지정해야 합니다.

Q4: 이더넷 포트는 기계 네트워크 통합 또는 프로그램 전송에만 사용됩니까?

이더넷 인터페이스는 프로그램 전송과 네트워크 통합을 지원합니다. 프로그램 전송을 위해,컨트롤러는 이더넷 연결을 통해 DNC 서버에서 프로그램을 수신 할 수 있습니다. 프로그램들은 실시간으로 CNC에 스트리밍되거나 CNC 메모리에 저장됩니다.네트워크 통합을 위해 기계 상태, 경보 데이터 및 생산 수치는 FANUC의 개방형 통신 기능을 사용하여 연결된 PC 또는 MES 시스템에서 액세스 할 수 있습니다.특정 네트워크 프로토콜 기능은 설치된 CNC 소프트웨어 옵션에 달려 있습니다..

Q5: 피드 레이트 오버라이드 기능은 무엇이며 누가 제어합니까?

피드 레이트 오버라이드는 기계 제어판에 회전 스위치 또는 조그 다이얼을 통해 적용되는 프로그램 된 절단 피드 레이트의 실시간 조작자 조정입니다. 100%에서,컨트롤러는 G 코드 프로그램에서 명령된 피드 레이트를 정확히 실행합니다.. 50%에서 도구는 프로그래밍 속도 절반으로 이동합니다. 150%에서 프로그램 속도 1.5 배로 이동합니다. 오버라이드는 일시적인 운영자 조정입니다. 그것은 프로그램을 수정하지 않습니다.A02B-0321-B500는 10% 단계로 0%에서 150% 오버라이드를 지원합니다..
