| 원래 장소 | 미국 |
| 브랜드 이름 | SIMENS |
| 인증 | CE RoHS |

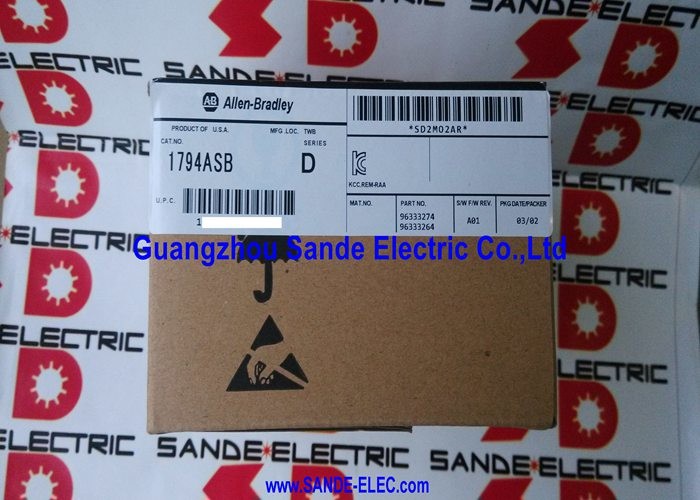

| 모델 번호 | 1794ASB |
모든 FLEX I/O 어셈블리는 어댑터 모듈로 시작됩니다. 이는 FlexBus의 I/O 모듈과 제어 시스템 네트워크 간의 통신 인터페이스입니다. 어댑터가 없으면 I/O 모듈은 PLC에 대한 통신 경로가 없습니다.
1794-ASB는 원격 I/O(RIO) 변형입니다. 이는 최대 8개의 FLEX I/O 모듈 뱅크를 PLC-5 및 SLC-500 시리즈 컨트롤러 시스템과 함께 사용되는 직렬 I/O 네트워크인 원격 I/O 네트워크에 연결합니다. 어댑터는 FlexBus(FLEX I/O 모듈을 연결하는 로컬 백플레인)와 RIO 케이블 사이를 변환하여 각 스캐너 업데이트 주기에서 양방향으로 I/O 데이터를 전달합니다.
원격 I/O 네트워크가 있는 구형 PLC-5 또는 SLC-500 컨트롤러를 기반으로 구축된 설치의 경우 1794-ASB는 FLEX I/O가 구형 1771 고정 I/O 랙 또는 기타 RIO 연결 장치와 함께 동일한 네트워크에 참여할 수 있게 해주는 어댑터입니다.
| 매개변수 | 값 |
|---|---|
| 회로망 | 원격 I/O(RIO) |
| 모듈 용량 | 최대 8개 |
| 공급 전압 | 19.2~31.2V DC |
| 전력 소비 | 4.6W |
| 어드레싱 | 표준, 소형, 보완, 표준-32, 보완-32 |
| FlexBus 커넥터 | 포함됨 |
| 지표 | 포함됨 |
| 무게 | 0.17kg |
원격 I/O 네트워크는 PLC-5 및 SLC-500 플랫폼의 수명 동안 발전한 특정 I/O 주소 지정 규칙을 기반으로 구축되었습니다. 1794-ASB는 이러한 컨트롤러가 인식하는 5가지 주소 지정 모드를 모두 지원합니다.
기준:전통적인 RIO 주소 지정 형식. 각 랙 주소는 I/O 데이터를 16비트 입력 및 출력 이미지 단어로 매핑합니다.
콤팩트:I/O 모듈 수가 적을 때 주소 지정 공간을 효율적으로 사용하는 보다 컴팩트한 이미지 매핑입니다.
보완:입력 및 출력 데이터가 상호 보완적인 배열로 랙 주소를 공유할 수 있도록 하는 변형입니다.
표준-32 및 보완-32:대용량 PLC-5 구성에 사용되는 32비트 이미지 형식에 대한 확장된 주소 지정입니다.
어댑터의 주소 지정 모드는 1794-ASB의 DIP 스위치 또는 회전식 선택기에 의해 설정됩니다. 실행 중인 시스템에서 기존 어댑터를 교체할 때 주소 및 모드 설정을 원본과 일치시키는 것이 필수적입니다. 불일치로 인해 스캐너가 I/O 데이터를 잘못 매핑하여 잘못된 프로그램 응답이 생성될 수 있습니다.
분산 I/O 드롭이 있는 PLC-5 시스템:PLC-5 컨트롤러는 원격 I/O 네트워크를 사용하여 여러 기계 스테이션의 I/O 지점에 도달합니다. 각 스테이션에는 RIO 케이블을 종료하는 1794-ASB 어댑터와 로컬 I/O 연결을 위한 최대 8개의 FLEX I/O 모듈이 있습니다. PLC-5 스캐너는 각 스테이션의 I/O를 해당 I/O 이미지 테이블에 매핑합니다.
FLEX I/O 확장 기능이 있는 SLC-500:1747-SN RIO 스캐너 모듈이 있는 SLC-5/04는 1794-ASB를 통해 I/O를 원격 스테이션으로 확장합니다. 원격 스테이션에 있는 최대 8개의 FLEX I/O 아날로그 및 디지털 모듈은 SLC의 I/O 범위를 로컬 랙 이상으로 확장합니다.
기존 RIO 네트워크 스테이션의 유지보수 교체:실행 중인 분산 I/O 스테이션에서 1794-ASB에 오류가 발생했습니다. 원본과 동일한 주소 및 주소 지정 모드로 구성된 교체 1794-ASB는 네트워크 재구성 없이 PLC 스캐너와 스테이션의 통신을 복원합니다.
Q1: 1794-ASB는 어떤 RIO 네트워크 케이블과 장치에 연결됩니까?
1794-ASB는 원격 I/O(파란색 호스 또는 동급) 네트워크에 사용되는 Belden 9463 또는 동급의 차폐된 이중 축 케이블에 연결됩니다. RIO 포트가 내장된 PLC-5 프로세서, 온보드 RIO가 있는 SLC-5/02 및 5/03, 1747-SN 스캐너를 통한 SLC-5/04 및 5/05, 독립형 RIO 스캐너 모듈 등 모든 원격 I/O 스캐너와 통신합니다. 전송 속도는 스캐너의 구성된 속도(57.6K, 115.2K 또는 230.4K 전송 속도)와 일치하도록 1794-ASB에서 설정됩니다.
Q2: 1794-ASB에서 I/O 주소 지정은 어떻게 구성됩니까?
랙 주소 및 주소 지정 모드는 회전식 딥 스위치나 어댑터 본체의 점퍼를 통해 설정됩니다. 랙 번호(일반적으로 표준 PLC-5 네트워크에서는 1~7), 시작 그룹(모듈 보완에 따라 0, 2, 4 또는 6) 및 주소 지정 모드(표준, 컴팩트, 보완, 표준-32 또는 보완-32)는 모두 PLC 스캐너의 I/O 구성에 구성된 설정과 일치해야 합니다. 잘못된 설정으로 인해 통신 실패 또는 I/O 데이터 정렬 오류가 발생합니다.
Q3: 1794-ASB를 동일한 FlexBus에서 1794-AENT EtherNet/IP 어댑터로 교체할 수 있습니까?
FlexBus 커넥터는 FLEX I/O 어댑터 간에 물리적으로 호환되지만 어댑터 유형이 다르면 네트워크 인터페이스가 완전히 변경됩니다. 1794-ASB(RIO)를 1794-AENT(EtherNet/IP)로 교체하려면 제어 PLC가 EtherNet/IP I/O 스캐닝을 지원해야 하며 PLC 프로그램에서 전체 I/O 재구성이 필요합니다. 이는 직접적인 플러그인 교체가 아니라 엔지니어링 작업이 필요한 네트워크 마이그레이션입니다.
Q4: 1794-ASB는 몇 개의 FLEX I/O 모듈을 지원할 수 있으며 어떤 유형을 지원합니까?
1794-ASB는 FlexBus에서 최대 8개의 FLEX I/O 모듈을 지원합니다. 호환 가능한 모듈에는 1794 시리즈 디지털 입력, 디지털 출력, 릴레이 출력, 아날로그 입력, 아날로그 출력 및 조합 아날로그 모듈이 포함됩니다. 각 모듈은 총 I/O 수에 추가됩니다. 8개 모듈 제한은 하드웨어 제약입니다. 선택한 주소 지정 모드에서 사용 가능한 주소 공간은 8개 모듈의 물리적 제한에 도달하기 전에 총 모듈 수를 제한할 수 있습니다.
Q5: 1794-ASB는 아직 생산되고 있습니까?
1794-ASB는 RIO 기반 PLC-5 및 SLC-500 컨트롤러 에코시스템과 연계된 레거시 제품으로, 이 제품 자체는 후기 수명주기 단계에 있습니다. 설치된 시스템의 유지 관리를 위해 산업용 예비 부품 채널을 통해 어댑터를 계속 사용할 수 있습니다. 새로운 시스템 설계의 경우 EtherNet/IP(1794-AENT) 또는 ControlNet 인터페이스를 갖춘 현재 FLEX I/O 어댑터가 현재 플랫폼 방향입니다.
