| 원래 장소 | 독일 |
| 브랜드 이름 | SIMENS |
| 인증 | CE RoHS |
| 모델 번호 | LME21.130C2 |
주전원 전압: AC230V
사전 퍼지 시간 (t1): 7초
안전 시간 (TSA): 3초
작동 모드: 간헐적 (24시간 연속 작동 후 제어 재시동)
안전 기능:

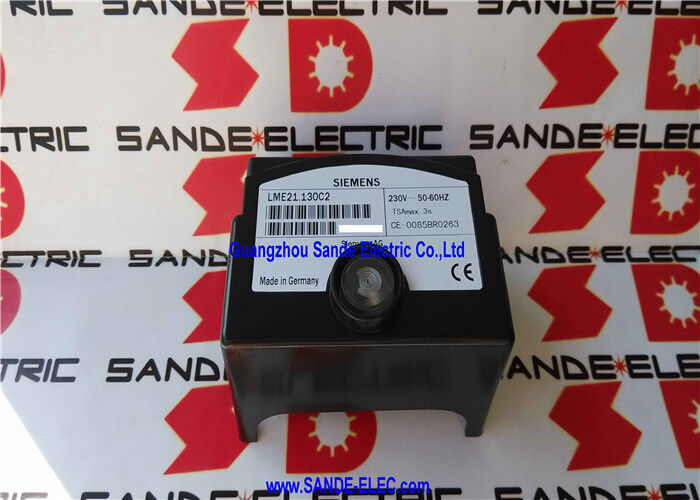

Siemens LME21.130C2 는 마이크로프로세서 기반 버너 제어 장치로, 점화 시퀀스를 제어하고 작동 중 화염을 모니터링하며 2단 강제 통풍 가스 또는 가스/오일 버너의 안전한 종료를 관리하는 전자 두뇌입니다. 연소 공학에서 이 장치 등급은 화염 안전 장치 또는 버너 프로그래머라고 합니다. 사전 퍼지부터 점화 및 안정적인 작동까지 정밀하게 타이밍된 작업 시퀀스를 따르며, 안전 작동 매개변수 외부 조건을 감지하면 버너를 잠그고(모든 연료 공급 중단 및 수동 재설정 필요) 작동을 중지합니다.
LME21 시리즈는 Siemens의 마이크로프로세서 기반 버너 제어 세대를 대표하며, 이전의 전기 기계식 캠 타이머 설계를 대체합니다.
기계식 프로그래머가 회전하는 캠에 의존하여 릴레이 접점을 순차적으로 열고 닫는 반면, LME21.130C2는 펌웨어에 고정된 타이밍 값과 마이크로프로세서의 내부 검증을 통해 동일한 시퀀스를 디지털 방식으로 수행합니다.
이러한 디지털 방식은 캠 기반 제어에 내재된 기계적 마모 및 타이밍 드리프트를 제거하고, 다색 LED 디스플레이를 통해 훨씬 더 상세한 진단 정보를 제공하며, 이전 시스템에서 별도의 외부 구성 요소가 필요했을 기능(예: 연속 공기 압력 스위치 모니터링 및 잠금 반복 횟수 계산)을 가능하게 합니다.
2단 지정은 버너의 출력 용량 제어를 의미합니다. 단일 온/오프 버너(1단)가 아닌 2단 버너는 저화력 단계와 고화력 단계가 있습니다.
LME21.130C2는 이러한 단계 간 전환을 관리합니다. 즉, 버너를 첫 번째 단계에서 시작하고 수요에 따라 두 번째 단계를 활성화하지만, 액추에이터 제어 없이 작동합니다. 이는 비례 변조가 아닌 온/오프 스위칭(2단 가스 밸브 또는 공기 댐퍼 스위치로의 릴레이 접점 폐쇄)을 의미합니다.
이는 두 가지 열 출력 수준이 충분한 부하 추종 기능을 제공하는 대부분의 상업용 및 소형 산업용 버너에 적합합니다.
| 매개변수 | 값 |
|---|---|
| 버너 유형 | 1단 또는 2단 가스 / 가스+오일 |
| 액추에이터 제어 | 아니요 |
| 화염 감지 | 이온화 / QRA+AGQ3 |
| 주전원 전압 | AC230V |
| 사전 퍼지 시간 (t1) | 7초 |
| 안전 시간 (TSA) | 3초 |
| 작동 | 간헐적 |
| 저전압 감지 | 예 |
| 공기 압력 감시 | 예 (기능 점검 포함) |
| 원격 재설정 | 예 (전기) |
| 진단 | 다색 LED 디스플레이 |
| 무게 | 0.143 kg |
| 상태 | 활성 제품 |
LME21.130C2는 열 요구 신호가 온도 조절기 또는 제어기 입력에 도착할 때마다 정의된 시퀀스를 따릅니다:
사전 퍼지 (t1 = 7초): 버너 팬은 점화 또는 연료 공급 전에 7초 동안 최대 속도로 작동합니다.
이 사전 퍼지는 이전 종료 시 잔류 미연소 가스를 연소실과 연통에서 제거합니다. 이는 꺼진 기간 동안 축적된 연료-공기 혼합물을 점화할 때 발생하는 폭발 위험을 제거합니다. 사전 퍼지 중 LME21.130C2는 공기 압력 스위치를 확인하여 적절한 연소 공기 흐름을 확인합니다.
점화 및 연료 공급 (안전 시간 TSA = 3초): 사전 퍼지 후 점화 변압기가 활성화되고 1단 연료 밸브가 동시에 열립니다.
이온화 프로브 또는 QRA 감지기는 화염 신호를 감지하기 위해 연소실을 모니터링합니다. 3초의 안전 시간은 화염이 안정될 수 있는 시간 창입니다. 3초 이내에 유효한 화염 신호가 감지되지 않으면 LME21.130C2는 모든 연료 밸브를 닫고 잠깁니다.
화염 감시: 안정적인 화염이 설정되면 LME21.130C2는 화염 감지기 신호를 지속적으로 모니터링합니다. 작동 중 언제라도 화염이 손실되면 즉시 연료 밸브가 닫히고 잠깁니다. 2단 전환(2단 밸브 또는 댐퍼 스위치 활성화)은 수요에 따라 발생하며, 제어기는 단계 변경 전후에 화염 존재를 확인합니다.
종료 및 간헐적 재시동: 24시간 연속 작동 후(무인 장기 작동 방지를 위한 안전 요구 사항) LME21.130C2는 제어된 종료를 강제하고 점화 시퀀스를 재시동합니다.
이 제어된 간헐적 작동은 사전 퍼지 및 점화 안전 점검이 정기적으로 반복되도록 보장하며, 버너가 감독 재시동 없이 무기한 작동하는 것을 방지합니다.
LME21.130C2는 연료 유형 및 화염 특성에 맞게 선택되는 두 가지 근본적으로 다른 화염 감지 기술을 지원합니다:
이온화 프로브: 화염 구역에 삽입된 금속 막대로, 화염의 이온 구름을 통해 접지로 작은 교류 전류를 통과시킵니다.
활성 화염만이 이 전류를 통과시킬 만큼 충분한 이온화를 생성하기 때문에 전류 흐름의 존재는 화염을 확인합니다.
이온화 프로브는 간단하고 저렴하며 매우 신뢰할 수 있지만, 오일 화염은 프로브 끝 주위에 비전도성 그을음 영역을 생성하기 때문에 가스 화염에만 작동합니다.
가스 전용 버너의 경우 이온화가 표준 첫 번째 선택입니다.
QRA... 시리즈 UV 화염 감지기 (AGQ3...A27 포함): 탄화수소 연소에 의해 생성되는 UV 복사를 감지하는 자외선 광전지 센서입니다. 이온화와 달리 UV 감지는 가스 및 오일 화염 모두에서 작동하며, 화염 손실에 더 빠른 응답을 제공합니다.
보조 장치 AGQ3...A27은 QRA 감지기의 출력을 LME21.130C2의 화염 신호 입력에 연결합니다. 청색 화염 감지기(QRC 시리즈)는 순수 수소 또는 매우 희박한 가스 연소와 같이 상당한 UV를 방출하지 않는 청색의 거의 보이지 않는 화염과 관련된 특정 응용 분야를 다룹니다.
표준 공기 압력 스위치는 연소 공기 팬이 시작되었고 최소 임계값 이상의 공기 흐름을 제공하고 있음을 확인합니다.
LME21.130C2의 공기 압력 감시는 더 나아가 각 시동 시퀀스 중에 공기 압력 스위치 자체의 기능 점검을 수행하여 스위치가 한 위치에 고정되지 않고 올바르게 열리고 닫히는지 확인합니다.
팬 고장을 감지할 수 없는 고정된 폐쇄 압력 스위치는 적절한 연소 공기 없이 연료 공급을 허용할 수 있으며, 이는 매우 위험한 조건입니다. 기능 점검은 초기 설치 시뿐만 아니라 각 시동 전에 이 고장 모드를 감지합니다.
Q1: LME21.130C2 시퀀스에서 t1과 TSA의 차이점은 무엇입니까?
t1(7초)은 사전 퍼지 시간으로, 점화 시도 전에 팬이 작동하여 연소실의 잔류 가스를 제거하는 시간입니다. TSA(3초)는 안전 시간으로, 연료 밸브가 열리고 점화 변압기가 활성화된 후 화염이 감지될 수 있는 최대 시간입니다.
TSA 내에 화염 신호가 나타나지 않으면 제어 장치가 잠깁니다.
두 타이밍은 서로 다른 안전 기능을 수행합니다. t1은 기존 가스 포켓이 폭발적으로 점화되는 것을 방지하고, TSA는 잠금 장치가 시퀀스를 중지하기 전에 연소실로 들어갈 수 있는 총 미연소 연료 양을 제한합니다.
Q2: LME21.130C2는 "액추에이터 제어 없음"으로 설명됩니다. 이 맥락에서 액추에이터 제어란 무엇을 의미합니까?
액추에이터 제어는 서보 모터 구동 공기 댐퍼 또는 연료 밸브의 변조 제어를 의미합니다. 이는 고정된 단계 사이를 이동하는 대신 정확한 열 수요에 맞게 연료와 공기를 지속적으로 변경하는 완전 변조 버너에 사용됩니다.
LME21.130C2는 서보 액추에이터를 구동하는 아날로그 또는 디지털 출력 신호 없이 릴레이 접점만을 통해 2단 작동(두 가지 개별 출력 수준)을 처리합니다.
비례 변조가 필요한 버너는 액추에이터 위치 제어 출력을 포함하는 LME22 또는 LME71 시리즈와 같은 다른 제어 장치가 필요합니다.
Q3: 제어 장치는 "24시간 연속 작동 후 간헐적 작동"을 지정합니다. 이것이 필수이며 무엇이 트리거합니까?
예, 필수입니다. LME21의 펌웨어에 프로그래밍된 기능이며 비활성화할 수 없습니다. 제어 장치가 24시간 동안 연속 작동(버너 작동 중)하면 제어된 종료를 시작하고 사전 퍼지부터 시동 시퀀스를 재시동합니다.
이는 유럽 가스 기기 표준의 규제 안전 요구 사항으로, 버너가 지속적으로 작동하는 응용 분야(예: 상시 온도 온수 시스템)에서도 최소 매일 점화 시퀀스와 화염 감지기가 테스트되도록 보장합니다.
24시간 타이머는 하루 동안 정상적인 온도 조절기 명령에 의한 꺼짐/켜짐 사이클이 발생할 때마다 재설정됩니다.
Q4: 다색 LED 진단 디스플레이는 무엇을 나타내며 어떻게 읽습니까?
LME21.130C2의 다색 LED는 다른 색상(정상 작동 단계는 녹색, 잠금 및 오류 조건은 빨간색 또는 깜박이는 빨간색)과 깜박임 패턴을 사용하여 제어 시퀀스의 현재 단계와 오류 코드를 표시합니다.
각 색상 및 깜박임 조합은 LME21 데이터 시트에 문서화된 특정 작동 상태 또는 오류 유형에 해당합니다. 작동 중에는 녹색 연속, 특정 시퀀스 단계 중에는 녹색 깜박임, 잠금 시에는 빨간색, 화염 손실, 공기 압력 오류, 내부 오류와 같은 특정 오류 유형을 나타내는 조합입니다.
이 장치 내 디스플레이를 통해 서비스 엔지니어는 별도의 진단 도구 없이 오류 원인을 진단할 수 있습니다. LED가 직접 상황을 알려줍니다.
Q5: LME21.130C2가 이전 LGB 또는 LMG 시리즈 제어 장치를 직접 대체할 수 있습니까?
Siemens는 LME21 하우징을 이전 LGB 및 LMG 시리즈 제어 장치와 물리적으로 동일하게 설계하여 드롭인 교체를 가능하게 했습니다.
장착 풋프린트, 배선 단자 레이아웃 및 플러그 커넥터가 호환되므로 LME21.130C2는 최소한의 배선 수정 또는 전혀 수정 없이 이전에 LGB 또는 LMG 제어 장치를 사용했던 버너에 설치할 수 있습니다.
기능적 차이점(전기 기계식 타이머를 대체하는 디지털 처리, 추가 진단 기능)은 동일한 물리적 형태를 갖습니다.
그러나 버너 승인은 특정 제어 장치 유형에 따라 달라지므로, LME21을 LGB/LMG로 대체하기 전에 제어 시퀀스 타이밍(t1, TSA) 및 승인된 감지기 유형이 특정 버너 제조업체의 요구 사항과 일치하는지 확인해야 합니다.
