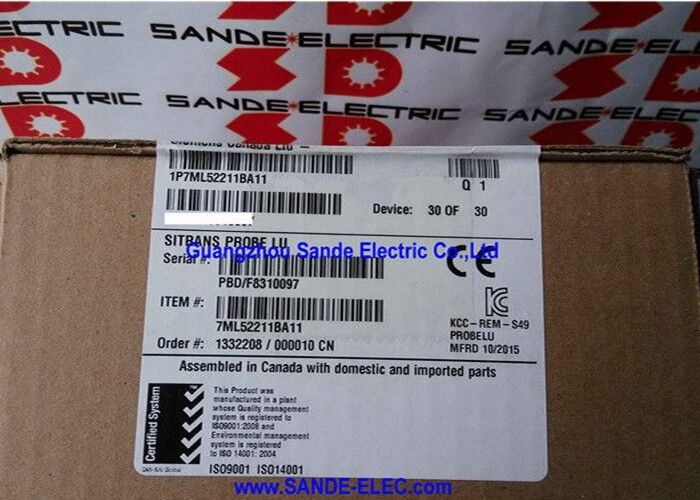

레벨 7ML5221-1BA11 7ML5 221-1BA11 7ML52211BA11을 위한 송신기

시멘스 7ML5221-1BA11 SITRANS 프로브 LU 초음파 레벨 송신기 6m PVDF, 2-Wire 루프 전원, 420mA / HART, 2" NPT, PBT 장치, FM / CSA / CE

전반적인 설명

의시멘스 7ML5221-1BA116m의 PVDF 코폴리머 구성의 SITRANS 프로브 LU입니다.그리고 화학 저장 산업에서 수년간, 지속적인 접촉 없는 레벨 모니터링을 위한 설치 친화적 인 도구.

프로브 LU의 기본 설계 철학은 측정 지능을 희생하지 않고 단순함입니다. 그것은 완전히 4 ∼ 20mA 루프 전류에서 작동합니다. 별도의 전원 공급 케이블이 필요하지 않습니다.이미 대부분의 산업용 선박에서 일반적인 표준 2 "NPT 노즐에 적합합니다., 그리고 간단한 영어 로컬 디스플레이를 통해 기본 설정 작업에 대한 설명서를 참조할 필요가 없는 직관적인 메뉴 내비게이션을 통해 위원회.

이 변형의 PVDF 코폴리머 변환기는 ETFE 변환기 버전과 구별됩니다. PVDF와 ETFE 모두 광범위한 화학 물질에 뛰어난 저항성을 제공합니다.하지만 PVDF의 더 높은 화학적 무력성과 강한 산에 대한 저항성, 염기, 알로겐 및 산화 물질은 프로세스 환경이 더 공격적인 매체를 포함하거나 액체의 위의 증기 공간이 부식성이있을 때 지정된 선택입니다.

화학물질 저장 용도 ∙ 산 탱크, 촉매 용기, 용매 보관 탱크, 화학 공정 펌프 ∙ PVDF를 장착 한 프로브 LU의 자연스러운 가정입니다.

2선 루프로 가동되는 아키텍처는 산업용 기계를 가동한 사람이라면 누구나 감사할 수 있는 실용적인 이점을 가지고 있습니다.같은 두 선도자 4 20mA 측정 신호를 운반 또한 송신기 전자송신기에 별도의 24V 전원 공급 케이블을 연결하는 것은 필요하지 않습니다.

이것은 패널 배선을 단순화하고 새로운 설비에 대한 케이블 비용을 줄입니다.그리고 기존의 아날로그 4~20mA 기기 루프에 레벨 측정 후 장착을 간단하게 합니다..

주요 사양

소닉 인텔리전스 ∙ 측정의 신뢰성을 유지하는 에코 처리

프로브 LU의 신호 처리 엔진은 시멘스의 소닉 인텔리전스실제 산업용 선박에서 에코 신호의 복잡성을 관리하기 위해 단순한 비행 시간 측정 이상의 알고리즘.

초음파 송신기는 액체의 표면에 진동을 보내서 반향이 얼마나 오래 걸리는지 측정합니다.하지만 실제로 복귀된 반향은 배 벽의 반사와 경쟁합니다., 내부 구조, 입구 파이프, 그리고 거동으로 인해 생성되는 서있는 파도.

지능적인 처리 없이는, 이 경쟁적인 반향들 중 어느 하나라도 액체 표면으로 오해될 수 있습니다.

소닉 인텔리전스 (Sonic Intelligence) 는 진동 신뢰도를 평가합니다. 진동의 형태, 강도 및 일관성을 분석하여 진정한 액체 표면을 나타내는 것을 식별합니다.

자동 가짜 에코 억제 (AFES) 와 결합하여, 운용 중에 기록된 고정된 배 장애로부터 에코를 지도하고 필터합니다.처리 엔진은 더 간단한 도구가 어려움을 겪는 엉뚱한 그릇에서도 신뢰할 수있는 측정을 유지합니다..

내부 온도 센서는 측정 무결성의 또 다른 계층을 추가합니다. 공기 내의 소리 속도는 초음파 펄스가 이동하는 매체로 온도와 함께 변합니다.

20°C에서 고정된 음속을 가정하는 송신기는 주변 온도가 변함에 따라 오류를 축적합니다.

프로브 LU의 내부 온도 센서는 주변 온도를 지속적으로 측정하고 비행시간 계산을 그에 따라 수정합니다.산업시설의 전형적인 온도 범위에서 측정 정확도를 사양에 따라 유지합니다..

부피 계산, 흐름 및 오픈 채널 측정

단순한 레벨 측정 이외에 프로브 LU는 배의 부피를 직접 계산 할 수 있습니다.또는 사용자 정의 단점 표) 가 프로그래밍 됩니다, 송신기는 측정된 레벨을 부피로 변환하고 레벨보다는 부피를 나타내는 4~20mA 신호를 출력합니다.

이것은 특히 물류 관리 응용 프로그램에서 가치가 있습니다. 운영자가 채울 높이보다는 제품 양을 추적합니다.

개방된 채널에서 흐름을 측정하기 위해 (플럼, 수수), 프로브 LU는 흐름 구조 위에 설치 될 수 있으며 적절한 레벨에서 흐름 변환 공식 (삼각형 수수,V 크로스 밸, 파셜 플럼, 또는 다른 표준 기하학).

송신기는 흐름 속도 신호를 출력하여 간단한 레벨 측정 장치를 추가 하드웨어 또는 계산 없이 흐름 측정 장치로 변환합니다.

PVDF 대 ETFE 변환기 재료 선택

PVDF 코폴리머와 ETFE (에틸렌 테트라플루오로에틸렌) 는 모두 광범위한 화학 저항성을 가진 플루오폴리머 가족 물질입니다.

PVDF는 클로린 화합물, 수소화산을 포함한 농축산 및 고농도에서 ETFE를 공격하는 많은 유기 용매에 대한 뛰어난 저항성을 제공합니다.

또한 자외선 저항성이 더 좋아 햇빛에 노출되는 야외 설비에서 중요합니다.

ETFE는 PVDF보다 화학적으로 약간 덜 내성이 있지만 일반 용도 측정에서 발견되는 광범위한 공정 화학 물질을 처리합니다.그리고 고주파 음향 응용 프로그램에서 특정 기계적 피로 메커니즘에 덜 취약합니다..

공격적인 화학 증기 환경, 높은 산성 농도 또는 용기 작업 중에 변환기가 공정 액체와 자주 접촉하는 응용 프로그램에서,PVDF는 보수적인 사양입니다..

일반 물, 폐수 및 가벼운 화학 용용용품의 경우 ETFE는 비용 효율적인 대안입니다.

FAQ

Q1: 프로브 LU는 2 와이어 루프로 전원됩니다. 필요한 루프 공급 전압과 전류 범위는 무엇입니까?

SITRANS 프로브 LU의 루프 공급 전압은 14.5V ~ 35V DC (위험 없는 애플리케이션) 이다.

송신기는 회로에서 작동 전력을 추출하고 측정 신호를 표시하기 위해 4mA (0% 수준을 나타내는) 와 20mA (100% 수준을 나타내는) 사이에 전류를 변화시킵니다.

루프 전원 공급 장치는 송신기의 최소 작동 전압에서 적어도 20mA를 공급할 수 있어야 합니다.전압 하락을 계산하는 동안 5V, 장벽, 격리 장치) 로 순환합니다.

표준 24V DC 루프 전원 공급 장치와 적절한 루프 저항 예산은 Probe LU와 호환됩니다.

Q2: 프로브 LU는 특정 탱크에 어떻게 프로그래밍되며, HART 통신 장치 없이 할 수 있습니까?

네 ∆ 프로브 LU의 내장 디스플레이와 버튼은 외부 도구 없이 구성 메뉴에 완전한 접근을 제공합니다.

프로그래밍 절차는 영어로 안내되는 간단한 순서를 따르고 있습니다. 운영자는 빈 거리를 정의합니다. (센서 얼굴에서 탱크 바닥까지),전체 거리 (센서 표면과 높은 레벨 설정점), 측정 단위를 선택하고, 선택적으로 배 모양을 프로그램합니다.

디스플레이는 각 입력값을 확인하고, 설치를 통해 측정된 수준에 대한 즉각적인 피드백을 제공합니다.

SIMATIC PDM를 가진 HART 통신기 또는 PC는 추가 매개 변수와 진단에 액세스 할 수 있지만 기본 시동은 완전히 자립합니다.

Q3: 프로브 LU는 단계적으로 종료되고 있습니다. 나는 여전히 그것을 지정해야합니까, 또는 후계자 프로브 LU240로 직접 이동합니까?

현재 진행 중인 프로젝트에서 프로브 LU가 이미 지정되어 있고 7ML5221-1BA11는 여전히 주문 할 수 있는 경우, 원래 사양에 대한 주문을 완료하는 것이 실용적입니다.새로운 프로젝트 엔지니어링, SITRANS Probe LU240 (7ML51 시리즈) 를 지정하는 것이 더 의미가 있습니다. 그것은 업데이트 된 전자 장치, 지속적인 소프트웨어 지원 및 더 긴 남은 제품 수명 주기로 현재의 플랫폼입니다.

LU240 시리즈는 Probe LU의 기능적 대체로 설계되었으며 호환 가능한 물리적 장착 차원과 동일한 코어 레벨 측정 애플리케이션을 포함합니다.

동일한 6m PVDF 2" NPT HART 구성을 위해 Siemens와 LU240 주문 코드를 확인합니다.

Q4: SITRANS 프로브는 격동성 또는 가공성 액체 표면을 가진 탱크에서 LU 수준을 측정 할 수 있습니까?

격동과 공기 모두 초음파 수준 측정에 영향을 미칩니다.

격동적 인 표면 은 초음파 펄스를 산산조각 시키고 반향 에코 의 강도를 감소 시킬 수 있다.공기 류에 분산된 공기 거품 류가 공기 구역 위의 액체-공기 인터페이스에서 측정되는 한 초음파 측정에 크게 영향을 미치지 않습니다.위로부터 LU 탐사선이 하는 것입니다.

매우 무거운 표면 자극, 액체의 표면을 완전히 덮는 폼 담요 또는 극도로 격동적인 입수 흐름은 에코 처리에 도전을 할 수 있습니다.

이런 경우 소닉 인텔리전스의 에코 신뢰성 평가와 AFES는 안정적인 판독을 유지하는데 도움이 되지만 격동이 심하면진압 설정을 높이고 송신기 구성에서 추가 평균을 허용하면 응답 시간에 대한 비용으로 안정성을 향상시킵니다..

Q5: 프로브 LU 아래의 최소 블랭킹 거리는 얼마이며, 그것은 높은 수준의 설정 포인트 선택에 어떻게 영향을 미치나요?

시트란스 프로브 LU는 반향을 안정적으로 처리할 수 없는 변환기 표면 바로 아래에 있는 영역을 텅 비어 놓는 거리를 가지고 있다.

6m 프로브 LU의 경우, 빈 영역은 변환기 표면 아래 약 0.25m (10 인치) 에 걸쳐 있습니다.

이 구역 내의 액체의 표면은 정확하게 측정할 수 없습니다.

송신기를 배치할 때 최대 고준위 경보 설정점은 변환기 표면 아래에서 최소 0.25m가 되어야 합니다.그리고 송신기는 용기의 최대 충전 수준이 텅 빈 구역 밖에서 떨어질 정도로 높게 장착되어야 합니다..

매우 높은 선박의 경우, 텅 빈 구역은 설치를 거의 제한하지 않습니다. 浅船 또는 sumps의 경우, 그것은 중요한 위치 매개 변수가됩니다.
