| 원래 장소 | 독일 |
| 브랜드 이름 | SIMENS |
| 인증 | CE ROHS |
| 모델 번호 | 6SL3162-2MA00-0AA0 |

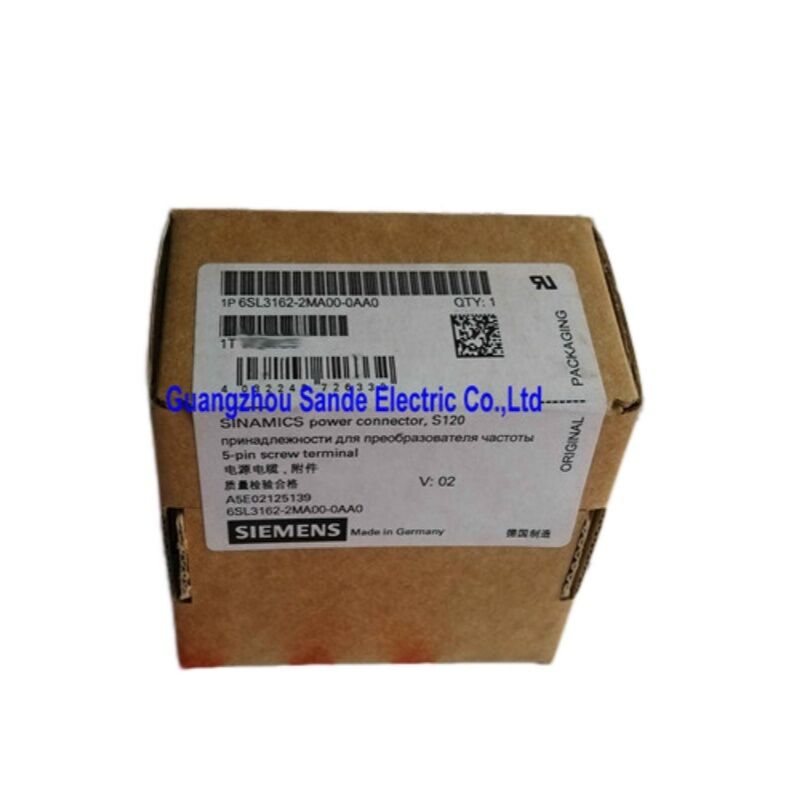

세르보 드라이브 시스템에서, 전력 커넥터는 실패 할 때까지 쉽게 간과 할 수 있습니다. 6SL3162-2MA00-0AA0은 본래의 Siemens SINAMICS S120 시리즈 모터 전력 커넥터입니다.S120 책 크기와 차시 형식의 드라이브 모듈의 DC 링크와 모터 전력 인터페이스에 맞게 제작된그것은 제어 된 전력이 드라이브를 떠나 모터에 도달하는 물리적 지점이며 그 무결성은 전체 축이 사양에 따라 수행하는지 또는 고장을 발생하는지 직접 결정합니다.
이건 시멘스 레이블에 장착된 일반 산업용 커넥터가 아닙니다. 6SL3162-2MA00-0AA0는 S120 플랫폼을 위해 특별히 설계된 부품입니다.그리고 드라이브의 기계 및 전기 인터페이스와 정확히 일치하는 잠금 메커니즘.
6SL3162-2MA00-0AA0는 SINAMICS S120 액세서리 가족에 속합니다. 특히 S120 단축 및 이중축 전원 모듈의 모터 출력 측면에 사용되는 전력 연결 장치 세트입니다.그것은 U에 대한 짝짓기 인터페이스를 제공합니다, V, W 모터 단계 단말기 및 구성에 따라 DC 버스 연결, with a robust spring-cage or screw-clamp contact system designed to maintain reliable low-resistance contact under the vibration and thermal cycling that are standard conditions inside a live control cabinet.
Siemens designed the S120 connector system with tool-assisted locking to prevent accidental disconnection during machine operation — a critical safety consideration when the connected load is a brushless servo motor under active torque control.
SINAMICS S120는 산업 자동화 분야에서 가장 널리 배포된 서버 및 벡터 드라이브 플랫폼 중 하나입니다. 그것은 기계 도구, 포장 라인, 인쇄기,플라스틱 가공 기계, 테스트 리그, 그리고 다양한 재료 처리 장비. The S120 booksize format — where multiple single or double-axis modules share a common DC bus on a mounting rail — is the standard architecture for multi-axis servo systems in mid-to-high-performance applications.
이 아키텍처에서, 모터 전력 커넥터는 구동 모듈이 정비되거나 교체되거나 캐비닛이 재구성될 때마다 제거되고 다시 연결됩니다.생산 기계의 사용 기간 동안, 그 커넥터는 끊어지고 수십 번 다시 연결 될 수 있습니다. and housing stress from repeated handling are all real failure mechanisms — which is why having a genuine replacement connector available in the spare parts inventory is standard practice for any maintenance team running S120 systems.
서보 드라이브의 장애 전원 연결 장치는 항상 깨끗한 고장 코드와 함께 자신을 알리지 않습니다. 더 자주, 저하는 점진적입니다.1단계 단말의 접촉 저항이 증가하면 비대칭 열이 발생한다.. 그 열은 인접 케이블의 단열 붕괴를 가속화합니다. 드라이브는 재설정 하에 클리어되는 간헐적 과류 또는 단계 불균형 결함을 기록하기 시작합니다..근본적인 원인이 밝혀질 때, 케이블 끝부분도 교체해야 할 수도 있습니다.
원본 6SL3162-2MA00-0AA0을 사용하면 이 위험은 제거됩니다.그리고 토크 사양은 모두 Siemens의 S120 인터페이스에 대한 자체 검증 테스트에 일치합니다.이름적으로 비슷한 크기의 제3자 연결 장치가 적합 할 수 있지만 접촉 저항, 등급 전류 용량 및 장기 유지 힘은 항상 동등하지 않습니다.그리고 수백 Ampere를 전환할 수 있는 드라이브에, 그 차이점은 중요합니다.
6SL3162-2MA00-0AA0을 교체하는 것은 자격을 갖춘 드라이브 기술자에게는 간단한 절차이지만 작업이 시작되기 전에 안전 격리를 엄격히 준수해야합니다.S120 DC 버스는 주 전원을 제거 한 후 충전을 유지합니다. 항상 DC 버스의 전압이 모든 전원 단말기에 닿기 전에 캘리브레이트 된 미터를 사용하여 안전한 수준으로 방출되었는지 확인하십시오..
모터 패스 케이블을 종료할 때, 커넥터 라벨 또는 S120 하드웨어 설치 설명서에 있는 토크 사양을 따르십시오.토크도 낮은 단말기는 간헐적 인 접촉 장애의 주요 원인입니다; 너무 많은 토크로 된 단말기는 가구를 찢거나 가닥 삽입을 벗을 위험이 있습니다.띠 케이블 단열 단말기에 표시된 정확한 길이에 대한 ∆ 단말기 입구 너머 노출 된 과도한 벌거벗은 전도자는 고전압 캐비닛에서 creepage 거리 위반입니다.
재연결 후, 드라이브를 다시 활성화하기 전에 모터 이름판에 따라 단계 할당 (U-V-W 순서) 을 확인합니다.벡터 제어 하에 서보 모터에 단계 전환은 즉각적인 토크 반전을 발생, 이것은 부하된 시스템에서 기계적 손상을 초래할 수 있습니다.
| 드라이브 모듈 유형 | 형식 | 커넥터 적용 |
|---|---|---|
| S120 단축 모듈 | 책 크기 | 모터 출력 U/V/W |
| S120 이중축 모듈 | 책 크기 | 모터 출력 두 축 |
| S120 전원 모듈 PM340 | 책 크기 | 모터 출력 U/V/W |
| S120 차시 전원 모듈 | 차체 | 모터 출력 터미널 인터페이스 |
| S120 캐비닛 모듈 | 캐비닛 | 모터 피더 출력 |
항상 주문하기 전에 당신의 드라이브 변종에 대한 특정 S120 하드웨어 설명서 (HIM) 와 교차 참조하십시오.
Q1: 6SL3162-2MA00-0AA0은 어떤 드라이브와 모듈과 호환되는가?
6SL3162-2MA00-0AA0은 SINAMICS S120 시리즈, 특히 다축 서보 시스템에서 사용되는 북 사이즈 및 차시 형식의 전원 모듈을 위해 설계되었습니다.그것은 U를 덮는 모터 사이드 전력 출력 커넥터 역할을, V 및 W 단계 단말기에서 드라이브가 서보 또는 인덕션 모터에 연결됩니다.호환성은 핵심 S120 책 크기의 단일 축 및 이중 축 모듈 및 PM340 형식의 전원 모듈을 포함합니다.주문하기 전에 특정 S120 모듈의 하드웨어 설치 설명서를 확인하여 호환성을 확인하십시오그리고 교차 참조는 2분도 안 걸립니다.물리적 커넥터 하우징의 차원 및 단말기 레이아웃은 호환 가능한 모듈 범위에서 표준화됩니다.하지만 짝짓기 케이블의 등급 전류는 드라이브의 등급 출력 전류와 일치해야합니다.
Q2: 6SL3162-2MA00-0AA0을 대체하기 위해 제3자 또는 일반 커넥터를 사용할 수 있습니까?
물리적으로, 맞춤 핀 피치와 하우징 기하학이 있는 일부 타사 커넥터는 S120 인터페이스에 자리 잡을 것이다. 그들이 사용되어야 하는지는 다른 질문이다.6SL3162-2MA00-0AA0은 특정 전류에 대해 등급화되고 검증됩니다.S120 드라이브 모듈에 의해 생성되는 전압 및 열 조건. 시멘스 이외의 대안은 접촉 접착 품질, 스프링 유지 힘 및 온도 저항에 크게 다릅니다.동력이 동적 부하 주기를 관리하는 서보 애플리케이션에서 ∙ 모터 가속 및 저속을 반복적으로 전환에 걸쳐 ∙ 커넥터가 지속적인 열 스트레스에 처해 있습니다접촉 저항은 정해진 수보다 몇 밀리오흐마 이상이라도 수천 회에 걸쳐 측정 가능한 열을 생성합니다.검증된 정품 커넥터를 사용하는 것이 위험도 낮고 결국 비용도 저렴합니다.비중이 없는 테스트 리그 또는 낮은 용량 애플리케이션의 경우, 평판 좋은 제조업체의 품질 산업 단말기 커넥터는 일시적인 조치로 받아들여질 수 있습니다.하지만 정확히 그렇게 취급해야 합니다..
Q3: S120 전원 연결 장치가 교체되어야하는지 어떻게 알 수 있습니까?
모터 파워 커넥터 붕괴의 가장 신뢰할 수 있는 지표는 커넥터 하우스 또는 그 근처의 열 변색입니다.명백한 전기적 원인 없이 재설정 시 정렬되는 간헐적 단계 관련 드라이브 장애, 그리고 단말 접촉에 아크 또는 탄화 된 모든 징후.모터 전원 연결에 적외선 온도 측정기 또는 열 카메라를 사용 하 여 드라이브가 부하 하에 있는 동안부진 된 연결은 이웃 단말기보다 측정 가능한 온도 상승을 보여줍니다. 물리적으로 느슨한 단말기 나사 확인 (필요한 경우 스펙으로 토크를 재)과도한 토크 또는 기계적 스트레스로 인한 균열에 대한 가구를 검사합니다.이 조건 중 어느 하나라도 결함이 발생하기 전에 커넥터 교체가 정당합니다.
Q4: 이 커넥터는 SINAMICS S110, S150 또는 G120 시리즈와 호환됩니까?
6SL3162-2MA00-0AA0은 S120 플랫폼에 특이합니다. 시멘스는 SINAMICS 제품군 전체에 가족 기반의 명칭 협약을 사용하지만 기계식 커넥터 형식, 터미널 레이아웃,그리고 S110의 하우징 기하학은 다른, S120, S150, G120 시리즈 Attempting to fit an S120 connector to an S110 or G120 module will result in either a physical mismatch or — in the worst case — an incorrect fit that appears to seat but does not make reliable electrical contact항상 전체 드라이브 시리즈와 특정 모듈 유형을 시멘스 하드웨어 문서와 비교하여 교체 커넥터를 구입하기 전에 확인하십시오.S120에 특화된 부품 번호 앞자리 6SL3162는 이 부품이 S120 액세서리 제품군에 속한다는 것을 확인하는 주요 식별자입니다..
Q5: S120 드라이브의 전원 커넥터를 교체하기 전에 어떤 안전 조치가 필수입니까?
S120 시스템의 안전 격리에는 메인 브레이커를 끄는 것 이상의 것이 필요합니다.S120 DC 버스 콘덴서들은 주전력이 끊어지면 상당한 전하를 저장합니다. S120 전체 크기의 시스템에서는 수백 볼트 DC가 될 수 있습니다.필수 절차는: 주요 공급을 격리하고모듈 변종에 대한 S120 하드웨어 매뉴얼에 명시된 방출 시간을 기다립니다 (일반적으로 최소 2~5분)어떤 터미널을 만지기 전에 CAT III 또는 CAT IV 등급 미터를 사용하여 DC 버스 전압을 확인합니다. 버스 전압이 50V DC 이하인 것을 확인 한 후에야 연결 장치 작업을 안전하게 진행 할 수 있습니다.추가로, 파즈 케이블을 분리하기 전에 모터가 기계적으로 쉬고 외부 부하 또는 중력에 의해 구동 될 수 없음을 확인합니다.이것은 시간 압력 하에 줄이는 예방 조치를하지 않습니다 S120 플랫폼은 접촉에 치명적인 전압에서 작동.
제품 사양은 변경될 수 있습니다. 설치 전에 항상 현재 시멘스 SINAMICS S120 하드웨어 설치 설명서를 확인합니다.
