| 원래 장소 | 독일 |
| 브랜드 이름 | SIMENS |
| 인증 | Contact:Ms Amy SKYPE:sandesales01 EMAIL:sales01@sande-elec.com |

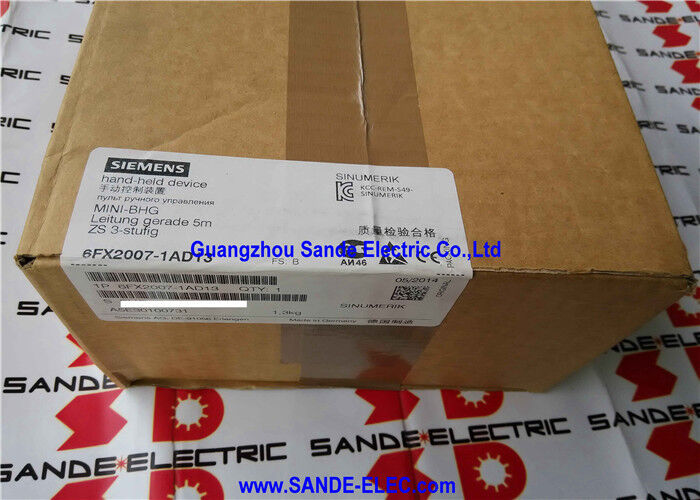

| 모델 번호 | 6FX2007-1AD13 |
SINUMERIK 미니 핸드헬드 유닛은 설정, 도구 변경, 작업 조각 부하 및 드라이 런 검증 중에 운영자의 위치에 축 경사 제어 및 비상 정지 기능을 배치합니다.작업자가 절단 구역에 있어야 할 때, 도구를 참조 위치로 안내하거나 작업 영역을 직접 관찰하는 동안 축을 통과합니다. MHU는 팔 길이를 통해 완전한 제어 기능을 제공합니다.안전 기능이 필요하고 보호 장이 닫히지 않고 기계 근처에서 작동하는.
왜 직선 케이블 변종이:-1AD13의 5m 직선 케이블은 기계 주변으로 단위를 운반하는 작업자를 위한 것입니다. 직선 케이블은 스프링-백 긴장조작자가 패널과 작업 영역 사이에 몇 미터를 걸을 때 더 큰 기계에서 관리하는 것이 더 쉬워집니다.- -1AD03 3.5m 릴링 케이블은 주로 고정된 역 근처에 단위를 사용하고 사용되지 않을 때 케이블을 깔끔하게 철회하기를 원하는 운영자에게 적합합니다.
| 매개 변수 | 가치 |
|---|---|
| 케이블 | 직선, 5m |
| E-Stop | 2채널, 4선 |
| 지원 | 2채널, 3단계 |
| 축 선택 | 최대 5 축 |
| 함수 키 | 3 × 할당 가능 |
| IP 등급 | IP65 |
| 공급 | 24V DC |
| 무게 | 0.5kg |
2채널 E-스톱 (4선):E-스톱 버튼은 두 개의 독립적인 정상적으로 닫힌 콘택트를 가지고 있으며 각각은 자체 회로에서 CNC의 안전 릴레 모니터링에 연결됩니다. 두 채널은 누르면 동시에 열립니다.모니터링은 두 채널이 일관성 있는지 지속적으로 확인합니다. 다른 채널이 감지되지 않고 한 채널을 여는 배선 결함 또는 고정 된 접촉이 확인되어 제거 될 때까지 기계 작동을 방지합니다.이 이중 채널 아키텍처는 EN ISO 13849 성능 레벨 d 및 EN 62061 SIL 2를 충족합니다.
3단계 가동 버튼 (2채널):
조작자는 의식적으로 움직임을 활성화하기 위해 중간 포지션을 유지해야합니다. 손잡이를 강화하는 겁에 질린 운영자는 위치 3 ′′ 움직임을 멈추게합니다.떨어졌던 단위는 위치를 잃습니다 2활성화 버튼은 닫힌 보호 없이 설정 중에 기계에 가까운 축을 통과 할 수 있는 안전 제어입니다.
마그네틱 핸들 휠 잠그기:이 단속기는 의도적으로 사용되지 않을 때 손바퀴를 정지 상태로 유지하며, 튀어나온 또는 떨어진 장치에서 우연한 회전을 방지하여 의도하지 않은 축 명령을 보내지 않습니다.
| 항구 | 기능 |
|---|---|
| X51 | 핸들휠 인크리멘탈 펄스 출력 → CNC JOG 핸들휠 모드 |
| X52 | 축 선택 회전 스위치 + 공급 오버라이드 선택 |
| X55 | 켜기 버튼 안전 회로 → CNC 축 이동 허가 |
| X60 | E-Stop 회로 → CNC 비상 정지 체인 |
각 안전 기능에 대한 별도의 포트는 CNC가 각 회로의 독립적인 모니터링을 유지할 수 있습니다. 금속 커넥터는 반복 연결 및 해제에 대한 기계적 견고성을 제공합니다.
Q1: 6FX2007-1AD13와 6FX2007-1AD03의 차이점은 무엇입니까?
모든 기능, 안전 기능, 커넥터 포트 및 크기에 동일합니다. 유일한 차이점은 케이블입니다: -1AD13는 5m 직선 케이블; -1AD03는 3.5m 롤 케이블을 가지고 있습니다.기계 주변을 걷는 직선을 선택; 케이블이 느슨해지면 철회해야 하는 고정 스테이션 사용을위한 롤링을 선택하십시오.
Q2: 만약 조종사가 3번 위치로 가동 버튼을 당황스럽게 누르면 어떻게 될까요?
둘 다 활성화 스위치 연락처는 공개 된 위치와 동일한 오픈 회로 상태를 엽니다. CNC의 활성화 입력 모니터링은 활성 축 경로를 중지합니다.운영자는 의식적으로 중간에 있는 유지 위치 2로 돌아가 움직임을 재개해야 합니다.이것은 의도된 안전 행동입니다: 놀라운 조작자가 단단히 잡으면 멈추는 것이 아니라 계속 움직입니다.
Q3: 사용자가 할당할 수 있는 세 가지 함수 키가 어떻게 구성되어 있습니까?
기능 키는 MHU의 신호 인터페이스에 SINUMERIK 컨트롤러에 디지털 입력으로 연결됩니다.사용자 PLC 기능) 는 기계의 PLC 프로그램 및/또는 SINUMERIK 기계 데이터에 구성됩니다슬라이드 인 라벨 스트립은 프로그래밍 된 과제에 맞게 사용자 지정 키 기능을 삽입 할 수 있습니다.
Q4: 6FX2007-1AD13는 모든 SINUMERIK 세대에 호환됩니까?
그것은 X51/X52/X55/X60 인터페이스 포트를 제공하는 SINUMERIK 시스템을 필요로합니다. SINUMERIK 840D sl, 828D 및 802D sl를 포함합니다.기계의 NCU 또는 PPU가 이러한 커넥터 포트를 제공하고 PLC 프로그램이 휴대용 장치 인터페이스 구성을 포함하는지 확인다른 휴대용 인터페이스 사양을 가진 오래된 SINUMERIK 세대는 다른 MHU 변종 또는 어댑터가 필요할 수 있습니다.
Q5: MHU는 IP65 등급으로 인해 물 제트로 청소 할 수 있습니까?
IP65는 모든 방향에서 낮은 압력 물 제트를 포함합니다.냉각수 첨가물), 그들은 일반적으로 주택 재료와 호환됩니다.농축 용매 및 공격적인 화학 청소제는 시간이 지남에 따라 표면 파괴를 일으킬 수 있습니다.
