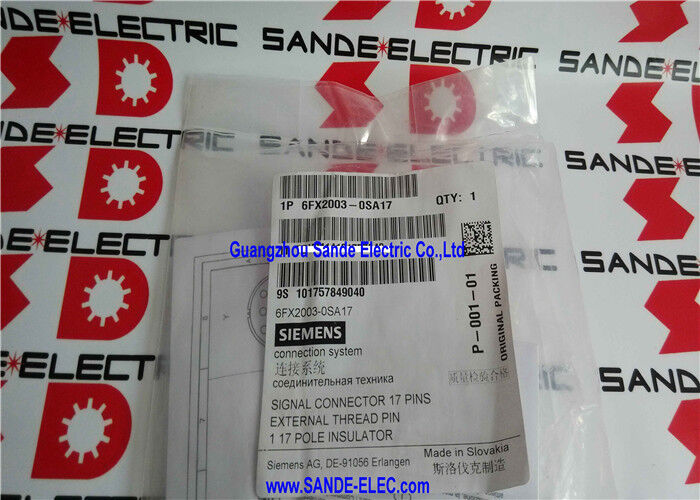

시그널 커넥터 17 핀 6FX2003-OSA17 6FX2 003-OSA17 6FX2OO3-OSA17

시멘스 6FX2003-0SA17∙ MOTION-CONNECT 17극 신호 커넥터 키트

부문 번호:6FX2003-0SA17

제조사:시멘스 AG (슬로바키아)

제품 라인:MOTION-CONNECT Servo 케이블 액세서리

제품 종류:시그널 커넥터 키트 (17극)

연결 유형:수컷 가닥 (외부 가닥 핑 (Steckergehäuse mit Außengewinde))

톨 카운트:17개

킷 내용:

• 1 × 17극 단열장 (남자 가닥 / 핀 사이드)
• 12 × 핀 접촉, 0.08 ∼ 0.22 mm2 와이어 범위
• 17 × 핀 접촉, 0.20 ∼ 0.56 mm2 와이어 범위
• 1 × 케이블 끝 (압력 완화), 케이블 지름 6.5~10mm
• 1 × 케이블 종점 (압력 완화), 케이블 지름 10.1~13mm

전반적인 설명

의시멘스 6FX2003-0SA17MOTION-CONNECT 액세서리 제품군의 현장 조립 연결 장치 키트입니다.및 유지보수 엔지니어 및 시스템 통합자가 정확한 길이로 서보 신호 케이블을 제조 또는 수리 할 수 있도록하는 케이블 종료 하드웨어, 시멘스의 사전 조립 케이블 카탈로그에 국한되지 않습니다.

SINUMERIK 또는 SINAMICS 서버 설비에서 신호 케이블은 인코더 피드백, 브레이크 제어, 온도 센서,그리고 세르보 모터와 드라이브 증폭기 또는 CNC 모듈 사이의 다른 낮은 수준의 신호.

이 케이블은 일반적으로 이미 설치, 테스트 및 보호 된 커넥터와 함께 미리 조립 된 단위로 구입됩니다. 새로운 기계 제작에 가장 빠르고 신뢰할 수있는 접근 방식입니다.

하지만 몇 년 동안 작동해온 기계들은 미리 조립된 케이블이 올바른 답이 아닌 상황을 쌓아 올립니다. 기계가 움직여지고 케이블이 손상되어 짧은 수리를 할 수 없을 정도로 손상되었습니다.원래 케이블은 단단한 케이블 트레이를 통해 사용자 정의로 라우팅되었으며 표준 길이의 대체는 적합하지 않습니다., 또는 케이블이 확장되어야하고 적절한 길이의 사전 조립 된 연장 장치가 없습니다.

이 모든 상황에서는 6FX2003-0SA17가 신호 케이블 연결의 모터 또는 드라이브 사이드 소켓과 짝짓는 17극 남성 커넥터 집합의 커넥터 끝을 제공합니다.

키트에는 연결 장치 하우징, 모션-커넥트 신호 케이블에서 발견되는 와이어 가이즈 범위를 수용하기 위해 두 가지 크기의 핀 접촉 장치가 포함되어 있습니다.그리고 두 개의 케이블 긴장 완화 단말기가 케이블 외부 지름 6에서.5mm에서 13mm까지

이 키트와 적절한 케이블 (MOTION-CONNECT 케이블 범주 또는 이에 해당하는 것) 을 사용하여 엔지니어는 설치에 필요한 정확한 길이로 대체 케이블을 만듭니다.

주요 사양

MOTION-CONNECT 액세서리 시스템

시멘스의 MOTION-CONNECT 프로그램은 서버 드라이브 및 CNC 설비를 위한 전체 케이블 및 커넥터 생태계를 포함합니다.

The 6FX2003 series within MOTION-CONNECT is specifically the signal connector (Signalstecker) family — circular connectors for signal cables as opposed to power connectors for motor power cables (which belong to separate series).

6FX2003-0SA17의 17극 구성은 코더 피드백, 복합 코더/브레이크,SINUMERIK 및 SINAMICS 서보 시스템에서 다른 멀티 신호 케이블 애플리케이션.

6FX2003-0SA17의 17개의 극은 완전한 서보 모터 피드백 케이블이 일반적으로 운반하는 여러 신호 전도자를 수용합니다: A, B,그리고 N ( 참조) 채널 짝을 추가적 인코더 피드백 (6 개의 와이어), 인코더 공급 장치 (+ 5V 또는 + 15V 및 지상 ∼ 2 개의 전선), 0 볼트 참조, 모터 과온 보호용 열 센서 (2 개의 전선),그리고 주차 브레이크 신호 (2 개의 전선) 17극 연결 장치 안에 들어갈 수 있는 수를 빠르게 더하는.

정확한 핀 할당은 특정 모터와 드라이브 조합에 따라 달라지며 각 애플리케이션에 대한 SINUMERIK/SINAMICS 케이블 문서에서 정의됩니다.

두 개의 접촉 크기 ∙ 신호 유형에 맞는 와이어 가이드

6FX2003-0SA17 키트에는 두 개의 와이어 가이드 범위의 핀 접촉 장치가 포함되어 있습니다. 이는 서버 신호 케이블이 전도기 가로 절단에서 균일하지 않기 때문에 실용적인 필요성입니다.

0.08·0.22mm2 콘택트 (12개):이 얇은 접촉은 얇은 전도자를 처리합니다. 일반적으로 인코더 A/B/N 채널, 시리즈 인코더 데이터 라인 및 열 센서 신호를 위한 신호 쌍입니다.각 선도자의 직경은 종종 00.08~0.14mm2 범주

더 큰 선도자를 가진 작은 콘택트를 사용하거나 작은 콘택트를 가진 큰 콘택트를 사용하면기계 도구 환경의 진동 및 열 회전에서 실패하는 신뢰할 수없는 크림프를 생성합니다..

020~0.56mm2 콘택트 (17개):더 큰 접촉자는 더 무거운 전도자를 수용합니다. 인코더 공급 전력 전선 (케이블 길이에 공급 전압 하락을 제한하기 위해 0.25~0.35mm2가 될 수 있습니다.), 브레이크 공급 전선,그리고 다른 선도체들은 작은 전류를 더 먼 거리에 운반하는데 조금 더 큰 가로단면이 신뢰성을 향상시킵니다..

듀얼 콘택트 공급은 하나의 키트가 다른 와이어 가이즈에 대한 별도의 커넥터 키트를 필요로 하지 않고 MOTION-CONNECT 신호 케이블 가족에 걸쳐 다양한 케이블 유형을 서비스 할 수 있습니다.

두 개의 케이블 스트레인 리리프 (Cable Strain Relief)

두 개의 케이블 스트레인 리리프 단말기 (6.5~10mm 및 10.1~13mm 외부 지름 범위) 를 포함하면 외부 지름의 MOTION-CONNECT 신호 케이블의 다양성을 반영합니다.

더 얇은 신호 케이블 (단 코더 피드백, 브레이크 또는 열전도 없이) 는 일반적으로 6.5~9mm 범위의 외부 지름이 있습니다.

결합 된 케이블 (한 자켓에 인코더 + 브레이크 + 열) 및 추가 전도기 또는 더 무거운 보호 장치가있는 케이블은 10 ∼ 13mm 외부 지름에 도달 할 수 있습니다.

세트 안에 두 가지 긴장 완화 장치가 있으면 엔지니어가 조립 시에 특정 케이블에 적합한 끝을 선택한다는 것을 의미합니다.수리를 시작하기 전에 별도의 액세서리 부품을 주문하기 보다는.

FAQ

Q1: 6FX2003-0SA17는 현장 조립 키트나 완성된 커넥터입니까?

그것은 현장 조립 키트입니다. 연결 장치를 조립하는 구성 요소, 완성 된 사용 준비 된 연결 장치가 아닙니다. 엔지니어는 포함 된 하우징, 핀 접촉,그리고 케이블 끝에 커넥터를 구축하기 위해 스트레인 완화.

이것은 특정 핀 접촉 크기에 적합한 크림 도구를 필요로합니다 (0.08 ∼ 0.22mm2 및 0.20 ∼ 0.56mm2), 커넥터 조립 지식,그리고 응용 프로그램에 대한 특정 핀 할당에 대한 친숙함.

정기적으로 자신의 케이블을 조립하는 엔지니어에게는 키트가 간단합니다. 경우에 따라 사용하려면 시멘스의 사전 조립 케이블 카탈로그 (6FX2 및 6FX5 시리즈 케이블) 는 완성 된,시험된 대안.

Q2: 이 키트의 핀 접촉에 필요한 크림핑 도구는 무엇입니까?

시멘스 MOTION-CONNECT 문서에는 각 접촉 크기에 적합한 크림 도구가 명시되어 있습니다.

0.08~0.22mm2 범위의 접촉체에 대해서는특정 접촉 기하학에 대한 올바른 다이 크기와 정밀 크림 도구가 필요합니다. 표준 일반용 크림 도구는 일반적으로이 작은 접촉에 적합하지 않습니다..

0.20 ∼ 0.56mm2의 접촉을 위해, 표준 산업 크림 도구의 호환되는 도는 더 큰 범위를 처리합니다.

특정 도구 카탈로그 번호는 Siemens의 MOTION-CONNECT 케이블 조립 문서에 나열되어 있습니다.

Q3: 이 17극 커넥터는 모터 쪽이나 케이블의 드라이브 쪽에서 어디에 사용됩니까?

6FX2003-0SA17의 남성 스핀 구성 (외부 스핀,핀 접촉) 일반적으로 모터 또는 드라이브 증폭기의 여성 소켓 연결과 결합하는 커넥터와 일치합니다. 특정 측면은 모터와 드라이브 모델에 달려 있습니다.SINUMERIK 및 SINAMICS 시스템 문서는 각 모터 및 드라이브 인터페이스에 대한 결합 연결 장치의 성별 및 스레드 유형을 제공합니다.

6FX2003 시리즈는 전체적으로 다양한 커넥터 구성을 포함합니다. -0SA17 변수의 스레드 및 핀 방향은 특정 모터 피드백 인터페이스와 일치합니다.

짝짓기 케이블 커넥터 (소켓 콘택트) 는 소켓/커플링 명칭으로 6FX2003 시리즈에 속한다.

Q4: 이 커넥터는 시멘스 이외의 모터와 드라이브와 사용할 수 있습니까? 아니면 시멘스 SINUMERIK/SINAMICS 생태계 내에서만 사용할 수 있습니까?

연결 장치의 물리적 형식 17극 원형 연결 장치와 특정 스레드 유형은 표준 산업용 연결 장치 형식입니다.

시멘스 이외의 모터나 드라이브가 동일한 물리적인 커넥터 인터페이스를 사용한다면 (6FX2003-0SA17) 6FX2003-0SA17는 기계적으로 호환됩니다.

그러나 시멘스 이외의 장비에 대한 핀 할당은 해당 장비의 문서와 신호 호환성 (전압 수준,신호의 종류) 는 독립적으로 확인되어야 합니다..

시멘스 생태계 내에서 커넥터 인터페이스와 핀 할당은 MOTION-CONNECT 및 SINUMERIK 시스템 문서에 완전히 문서화되어 있습니다.

Q5: 키트에는 한 범위에서 17개의 핀 콘택트가 있고 다른 범위에서는 12개의 핀 콘택트가 있습니다.

맞습니다. 17극의 가구는 최대 17개의 접촉을 수용하지만, 특정 케이블 애플리케이션은 전도기 가이드에 따라 서로 다른 폴에 다른 접촉 크기를 사용할 수 있습니다.

키트는 미세 선도자 (0.08 ∼ 0.22mm2) 를 위한 12개의 접촉 장치와 중간 선도자 (0.20 ∼ 0.56mm2) 를 위한 17개의 접촉 장치를 제공합니다.일반적인 MOTION-CONNECT 신호 케이블의 접촉자 개체군을 덮고 엔지니어에게 접촉자를 미리 분류할 필요가 없도록.

모든 집합에서 엔지니어는 각 선도자에 대한 적절한 접촉 크기를 선택합니다.엔코더 신호 쌍을위한 작은 접촉자와 공급 및 브레이크 전도기에 대한 더 큰 접촉자를 사용하여.
