전원 커넥터 6FX2003-OLU00 6FX2 003-OLU00 6FX2OO3-OLUOO

시멘스 6FX2003-0LU00

부문 번호:6FX2003-0LU00

교차 참조:6FX20030LU00

제조사:시멘스 AG (독일)

제품 종류:전원 연결 장치 Servo 드라이브 모터 케이블에 대한 소켓 삽입 장치

제품 시리즈:모션-커넥트

드라이브 와 모터 를 연결 함

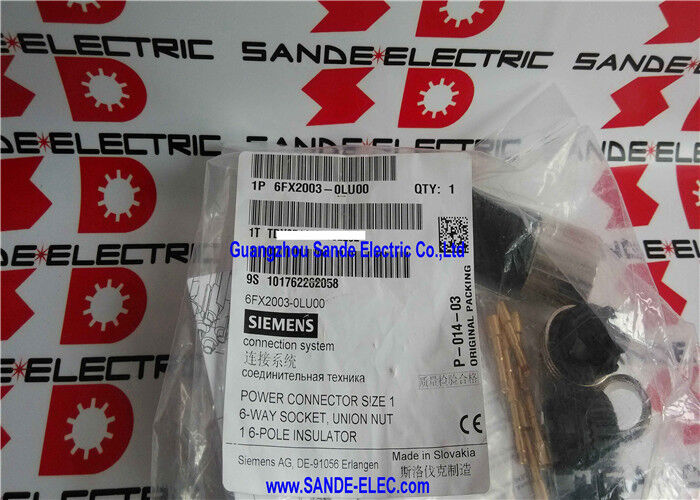

6FX2003-0LU00는 사이즈 1,시멘스의 MOTION-CONNECT 라인업의 6극 전원 연결 장치 소켓그것은 필드 종료 구성 요소입니다: 엔지니어는이 커넥터를 모터 케이블 끝으로 조립하여 모터의 전력 입력 소켓에 삽입하는 플러그를 만듭니다.

키트 컨텐츠는 한 부분에서 완전한 종료 솔루션을 제공합니다: 6극 단열 장치 하우징, 1 ∼ 2.5 mm2 선도자를위한 8 개의 소켓 접촉,그리고 두 개의 케이블 스트레인 리리프 클램프로 외부 지름 범위 7을 덮습니다..5·12 mm 및 9·15 mm. 나사 모자는 배선 후 단열기에 잠금되어 조립체를 봉쇄하고 스트레인 완화 클램핑 힘을 제공합니다.

시멘스의 SINUMERIK 및 SINAMICS 드라이브 시스템에서 MOTION-CONNECT 전력 케이블 시스템은 모듈형 케이블 조립을 허용하기 위해 표준 연결 장치를 사용합니다.커넥터 크기 1 크기는 케이블 및 모터 전력 클래스의 현재 등급에 맞습니다.크기 1은 저~중력 범위를 커버합니다. 더 높은 전력 모터는 크기 2 또는 크기 3 커넥터를 사용합니다.

주요 사양

FAQ

Q1: 6극 모터 전력 커넥터가 몇 개의 전도기를 가지고 있습니까?

6극 단속기는 세 개의 모터 단계 전도기 (U, V, W), 보호 지구 전도기 (PE), 두 개의 브레이크 전도기 (모터에 전자기 브레이크가 있으면) 를 운반합니다.여덟 소켓 접촉이 이러한 연결을 수용, 브레이크 또는 브레이크되지 않은 모터 변종에서 사용되지 않은 위치로 열려 있습니다.

Q2: 케이블 종점 범위는 7.5~12mm 및 9~15mm 외부 지름을 포함합니다. 어느 케이블에 적용됩니까?

The two cable termination entries are for two different cable outer diameter ranges in the same connector assembly — one clamp accommodates the motor cable (typically the power cable's overall outer jacket, 케이블 종류에 따라 달라지며 다른 케이블 변종을 수용합니다. 종료되는 케이블의 외부 지름에 맞는 클램프를 선택하십시오.

Q3: 6FX2003-0LU00은 특별한 도구 없이 조립 할 수 있습니까?

예. 나사형 접촉은 표준 슬로트 또는 필립스 나사기와 와이어 스트리퍼만 필요합니다. 케이블 외부 클램프는 표준 나사 고정 장치를 사용합니다. 크림핑 도구가 필요하지 않습니다.시멘스의 MOTION-CONNECT 조립 지침은 올바른 종료를 위해 선도자 스트립 길이와 나사 토크를 지정합니다..

Q4: 어떤 시멘스 서보 모터 시리즈가 사이즈 1 커넥터와 호환됩니까?

사이즈 1 커넥터는 SINUMERIK 및 SINAMICS 호환 된 세르보 모터와 함께 낮은에서 중간 전력 클래스에서 사용됩니다. 일반적으로 사이즈 1을 사용하는 모터 시리즈는 1FK7, 1FT7,1 ∼2의 전력 범위에서 관련 시리즈.5 mm2의 선도자. 특정 모터 모델에 대한 모터의 단말기 지정 또는 MOTION-CONNECT 케이블 주문 문서를 통해 연결 장치 크기를 확인합니다.

Q5: 케이블이 다시 종료되면 6FX2003-0LU00 커넥터가 재사용 가능합니까?

소켓 접촉은 나사 끝형 유형으로 케이블을 제거하고 다시 삽입 할 수 있습니다.SIEMENS 는, 유도체가 너무 많은 토크로 가동 되었거나 절연 장치가 스트립 포인트에서 손상 된 경우 접촉 장치를 교체하는 것을 권장합니다.. 격리 장치 하우징은 손상되지 않은 상태에서 재사용 할 수 있습니다. 중요한 드라이브 연결에 대해, 다시 종료 할 때 전체 커넥터 키트를 교체하는 것이 가장 안전한 방법입니다.
