디지털 제어 시스템 6FC5500-0AA11-2AA0 6FC5 500-0AA11-2AA0 6FC55OO-OAA11-2AAO

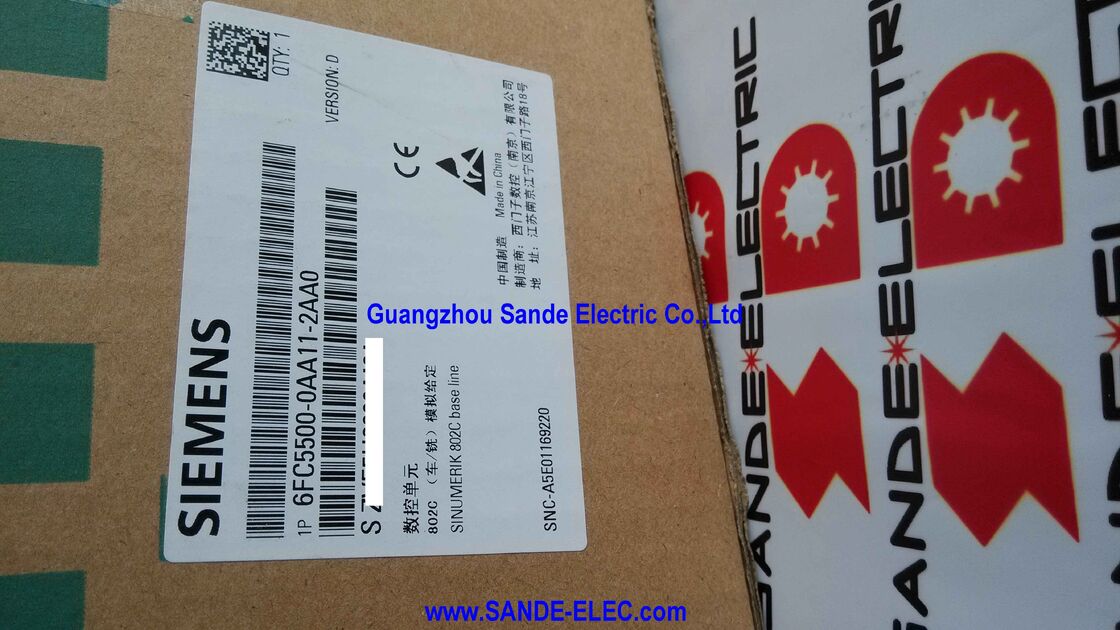

시멘스 6FC5500-0AA11-2AA0

전반적인 설명

의시멘스 6FC5500-0AA11-2AA0SINUMERIK 802C 베이스 라인 기본 패키지입니다.더 높은 수준의 SINUMERIK 플랫폼의 비용이나 복잡성없이 가장 간단한 기계 도구 응용 프로그램에 진정한 CNC 제어 기능을 제공하기 위해 설계되었습니다..

'2AA0' 후자는 중국 시장 버전인 802C 베이스라인으로 식별하고 기능과 내용은 전 세계 -1AA0 버전과 동일합니다.

기계 도구가 CNC 시스템으로 작동하는 데 필요한 모든 것이 이 패키지에 있습니다.

오퍼레이터 컨트롤 패널은 CNC 프로세서, PLC, 디스플레이, 키보드, 기계 제어 패널을 하나의 컴팩트 앙상블에 통합합니다. 별도의 래크, 별도의 모니터,장착 및 전선에 별도의 제어 장치가 없습니다..

주변 I / O 모듈은 기계의 센서, 제한 스위치, 소레노이드 및 모터 접촉기를 CNC에 연결하는 48 개의 디지털 입력과 16 개의 디지털 출력을 처리합니다.

툴박스 CD에는 시동 소프트웨어와 문서가 포함되어 있습니다. 로그북은 시스템의 구성 역사를 추적합니다.

SINUMERIK 제품 계층에서 "Base Line"의 위치는 의도적입니다: 이것은 CNC 기능이 필요한 기계의 제어 시스템이지만 808D, 828D,또는 더 높은 플랫폼.

수동 톱니바퀴를 CNC로 변환하는 작은 작업장,비용 경쟁력 있는 시장을 겨냥한 기계 제조업체입니다. 802C 베이스 라인이 실용적으로 의미가 있는 시나리오입니다..

주요 사양

아날로그 드라이브 인터페이스 retrofit 응용 프로그램에서 광범위한 호환성

802C 베이스 라인의 각 축에 대한 ± 10V 아날로그 속도 참조 출력은 1970 년대에서 2000 년대에 걸쳐서 서보 드라이브 시스템의 보편적 언어입니다.인드라마, Fanuc, ELMO, 그리고 수십 다른 제조업체는 ± 10V에 반응그리고 모터에 장착 된 인코더는 CNC에 실제 위치를 보고.

이 아날로그 인터페이스 아키텍처는 802C 베이스 라인이 후장 시장에서 효과적인 이유입니다.

1980년대에 기존의 드라이브 모터로 만들어진 수동 톱니가 TTL 인코더를 갖춘 서보 모터를 추가하여 CNC 제어로 업그레이드 될 수 있습니다.SIMODRIVE Base Line 드라이브 증폭기 (또는 동등한 아날로그 서버 드라이브) 에 연결하는 것, 그리고 802C 베이스 라인을 CNC 컨트롤러로 연결합니다.

기계는 완전한 NC 프로그램 실행, 자동화 된 사이클 제어 및 위치 정확성 (~) 을 기계 전체 교체 비용의 일부로 얻습니다.

TTL 인코더 (증가 A/B/Z 신호) 및 해상기 (안고 시노 / 코시노 센서) 와의 호환성은 하드웨어 선택권을 더욱 넓히고 있습니다.

해상기는 본질적으로 견고하고 오염에 저항하며, 냉각액과 스와프가있는 작업실 환경에서 선호됩니다. TTL 인코더는 널리 사용 가능하고 잘 정착되어 있습니다.둘 다 802C 베이스 라인의 피드백 입력으로 직접 연결.

DIN 프로그래밍 및 수동 기계 모드

The 802C Base Line executes programs written in DIN 66025 — the German national standard (essentially identical to ISO 6983) that defines the G-code and M-code programming language used in virtually all CNC machine tools worldwide.

다른 시멘스 CNC, 또는 Fanuc, Mitsubishi, 또는 대부분의 다른 주요 CNC 플랫폼에서 훈련 된 프로그래머는 이미 DIN 66025의 기초를 알고 있습니다.G02/G03 원형 중입, M03/M04/M05 스핀들 제어 these 이들은 보편적입니다.

표준 G 코드 실행을 넘어 802C 베이스 라인은 턴 머신용으로 특별히 설계된 "수동 기계" 사용자 인터페이스를 제공합니다.

이 모드에서 제어기는 조작자가 손바퀴로 수동으로 축을 구동할 수 있게 하고, CNC는 위치를 추적합니다.기계 설정을 변경하지 않고 기존 동작과 NC 사이클 실행을 원활하게 전환합니다., 그리고 사전 프로그래밍 된 주기를 실행합니다 (돌림, 드릴링, 스레드 절단) 완전한 NC 프로그램보다는 간단한 부드러운 키 선택에 의해 시작됩니다.

This dual operation mode — CNC machine and conventional machine in the same control — is particularly valuable in small-batch workshops where most work is conventional but occasional complex parts require CNC precision.

48/16 디지털 I/O 기계 통합 범위

802C 베이스 라인의 주변 모듈의 48개의 디지털 입력과 16개의 디지털 출력은 CNC와 기계 도구의 기계 및 전기 시스템 사이의 완전한 바이너리 인터페이스를 처리합니다.

48개의 입력에는 모든 축에 대한 참조 포인트 스위치 (시작 시 기계가 알려진 위치로 돌아가는) 가 포함됩니다.이동 제한 스위치 (하드웨어 제한과 소프트웨어 제한 모니터링 입력 모두), 스핀드 오리엔테이션 센서 (도구 변경 위치), 냉각 수소 수준 및 압력 모니터링, 문 잇따라 잠금 및 보호 모니터링, 도구 홀더 클램핑 센서,그리고 MCP가 직접 처리하는 것 이외의 운영자 패널 입력.

16 출력 명령어: 냉각 수소 펌프 접촉기, 도구 변경 액추에이터, 스핀드 브레이크, 기어 변경 솔레노이드, 표시 램프 및 경보 장치.

기본 48/16 이상 추가 I/O가 필요한 기계의 경우,외부 릴레이 패널이나 추가 I/O 장치들을 통해 확장할 수 있습니다..

FAQ

Q1: 6FC5500-0AA11-2AA0 (중국) 와 6FC5500-0AA11-1AA0 (세계) 의 차이점은 무엇입니까?

-2AA0 후자는 SINUMERIK 802C 베이스 라인 기본 패키지의 중국 국내 시장 버전을 나타냅니다.

기능적 내용 ∙ 하드웨어, 소프트웨어, I/O 모듈, 도구 상자, 로그북 ∙ 두 버전 모두 동일합니다.

이 차이는 시멘스의 지역 주문 및 유통 시스템에서 나타납니다.-2AA0 버전은 시멘스의 중국 유통 채널을 통해 판매되고 있으며 중국 시장에 대한 유형 승인 및 적응이 이루어졌습니다..

중국 내 조달의 경우 -2AA0이 적절한 순서 번호이며 국제 조달의 경우 -1AA0이 사용됩니다.두 가지 버전은 동일한 문서 및 기술 지원 자원에 호환됩니다..

Q2: 802C 베이스 라인이 저장할 수 있는 부분 프로그램 블록 (NC 단계) 의 최대 수는 무엇입니까?

802C 베이스 라인의 NC 프로그램 스토리지는 기계 도구 시장에서의 위치와 일치하는 단순하고 낮은 복잡성 프로그램을 위해 의도적으로 크기를 조정합니다.

정확한 저장 용량은 SINUMERIK 802C 베이스 라인 시스템 문서에 정의되어 있으며, 부분 프로그램에 사용할 수있는 비휘발성 메모리를 지정합니다.

이 제어의 의도된 응용 범위에서 전형적인 회전 주기와 프레싱 윤곽을 위한 프로그램굴착 패턴은 일반적으로 몇 백 개의 블록만을 필요로 합니다., 사용 가능한 저장장치 내에서.

매우 큰 프로그램을 필요로 하는 응용 프로그램 (CAM에 의해 생성된 복잡한 윤곽), 802C 베이스 라인의 위치는 프로그램을 분할하거나 기계 유형을 재검토하는 것을 제안합니다.

Q3: 802C 베이스 라인은 네 번째 축을 제어 할 수 있습니까? 예를 들어 프레싱 머신의 회전 테이블?

표준 802C 베이스 라인은 최대 3 개의 공급 축과 1 개의 스핀드를 지원합니다.

이 제어 세대의 네 번째 축에 대한 소프트웨어 옵션은 SINUMERIK 808D와 달리 추가 축 옵션을 제공합니다.

프레싱 응용 프로그램이 네 번째 축을 필요로하는 경우 적절한 선택은 추가 축 소프트웨어 옵션과 함께 808D 프레싱 변형 또는 더 높은 수준의 SINUMERIK 제어입니다.

802C 베이스 라인은 기본적으로 3축 피드 컨트롤러입니다.

Q4: 패키지에 포함 된 도구 상자는 Windows 10 및 현재 PC 운영 체제와 호환됩니까?

SINUMERIK 802C 베이스 라인 툴박스 소프트웨어는 Windows XP/2000 시대에 개발되었습니다.

윈도우 10 및 이후의 운영 체제와의 호환성은 제한되거나 호환 모드 설정을 필요로 할 수 있습니다.

현재 컴퓨터를 이용한 802C 베이스 라인 시스템의 시범화 및 매개 변수화확인 시멘스 산업 온라인 지원 최신 툴 박스 버전 및 윈도우 호환성 메모를 권장됩니다.

많은 유지보수 엔지니어는 Windows XP 또는 Windows 7를 가진 전용 노트북을 특히 SINUMERIK 802 시리즈 작업을 위해 유지합니다.

Q5: 어떤 드라이브가 802C 베이스라인과 작동하도록 특별히 설계되었나요?

The SIMODRIVE Base Line drive family is Siemens's specifically designed drive partner for the 802C Base Line — a cost-optimised analogue servo drive using the same ±10V setpoint interface with TTL encoder feedback that the 802C Base Line outputs.

SIMODRIVE 베이스 라인은 802C 베이스 라인이 제어하는 기계 도구 클래스에 적합한 매칭 성능 (토크, 속도 범위, 동적 반응) 을 제공합니다.

±10V 입력과 TTL 인코더 피드백을 가진 타사 아날로그 서보 드라이브도 호환됩니다.드라이브의 성능 앙벨프 및 인코더 인터페이스 사양이 802C 베이스 라인 (Base Line) 의 특정 기계 축에 대한 요구 사항에 따라 검증되는 경우.
