| 원래 장소 | 중국 |
| 브랜드 이름 | SIMENS |
| 인증 | CE RoHS |
| 모델 번호 | 6FC5370-1AM00-0AA0 |
의시멘스 6FC5370-1AM00-0AA0PPU141.1 프레이싱 버전은 SINUMERIK 808D Siemens의 입시 수준의 CNC 제어 플랫폼으로 비용 민감한 기계 도구 응용 프로그램에 전문적인 CNC 기능을 제공하는 위치에 있습니다.
PPU (패널 프로세싱 유닛) 개념은 CNC 컨트롤러, 운영자 디스플레이, 기계 키보드 및 I / O 인터페이스를 기계 도구 패널에 직접 장착 할 수있는 단일 컴팩트 유닛으로 패키지합니다.
별도의 랙에 장착된 CNC 컴퓨터, 별도의 HMI 디스플레이 단위가 없습니다. PPU141.1는 전체 CNC 단위, 전면과 모든 것입니다.
SINUMERIK 가족 계층에서 808D는 복잡성과 가격으로 828D 및 840D sl 플랫폼보다 낮지만 기본적인 SINUMERIK 프로그래밍 언어와 G 코드 구조를 공유합니다.
828D 또는 840D 프로그래밍에 익숙한 운영자는 다른 G 코드 방언에 대한 별도의 훈련이 필요하지 않고 808D와 함께 작동합니다. A machine builder who designs for the 808D writes part programs and machine cycles using the same DIN 66025 / ISO 6983 programming conventions that apply across the SINUMERIK range — a significant practical advantage when machine builders serve customers who use multiple Siemens CNC platforms across their production facilities.
프레싱 변종 (-AM 순위 번호) 는 가공 센터 및 프레싱 기계에 구성되어 있습니다. 그것은 세 선형 공급 축 (X, Y, Z) 과 하나의 스핀들 채널을 지원합니다.표준 수직 가공 센터 구성을 포함합니다..
회전 변형 (-AT) 은 두 개의 공급 축과 한 개의 스핀드를 톱니 응용 프로그램에 지원합니다.
이 구별은 PPU의 사전 로드 된 소프트웨어 구성에 구현되며 하드웨어에 적용되지 않습니다. 같은 PPU141.1 하드웨어는 프레싱 또는 토닝 소프트웨어 빌드,순위 번호 후자에 따라.
| 매개 변수 | 가치 |
|---|---|
| CNC 변수 | 밀링 (3 개의 공급 축 + 1 개의 스핀들) |
| 먹이축 | 최대 3 (X, Y, Z) |
| 스핀들 | 1 채널 |
| 드라이브 인터페이스 | SINAMICS V60 / 제3자 |
| 디지털 입력 | 3 × 24V DC 은행 (X100 ∙ X102) |
| 디지털 출력 | 2 × 은행 (X200, X201) |
| DO 현재 등급 | 채널당 250mA |
| 손바퀴 | 2 (X10) |
| 일련 인터페이스 | RS232 (X2) |
| 공급 | 24V DC |
| 무게 | 4.1kg |
| 언어 | 영어 |
| 상태 | 활성제 |
SINUMERIK 808D 제어 시스템은 함께 작동하는 세 가지 주요 구성 요소로 구성되어 있습니다.
PPU141.1 (이 단위):NC (수계 제어) 프로세서, PLC, 드라이브 설정점 출력, 인코더 입력 및 모든 기계 I/O 인터페이스가 포함되어 있습니다.PPU의 앞면은 운영자 디스플레이와 CNC 키보드를 제공합니다.
엔지니어는 기계 축을 작동시키고, 기계 데이터를 입력하고, PPU의 인터페이스를 통해 부품 프로그램을 작성합니다.
MCP (기계 제어판, 6FC5303-0AF35-0AA0)PPU에 연결되는 별도의 패널 단위, 기계 운영자의 물리적 제어 버튼을 제공합니다. 스핀드 시작/정지, 공급 보유, 사이클 시작, 비상 정지 및 모드 선택.MCP는 표준 인터페이스를 통해 PPU와 통신.
드라이브:PPU는 속도 설정 포인트를 축으로 출력하고 설정 포인트 케이블을 통해 스핀드 드라이브를합니다.
공급 축에 대해, SINAMICS V60 제어 전력 모듈 (CPM60.1) 은 5m, 7m 또는 10m 설정 포인트 케이블 (6FC5548 시리즈) 을 통해 연결 된 808D 시스템에 대한 시멘스의 지정 드라이브입니다.
스핀들에서는, 아날로그 설정점 입력과 함께 인버터 또는 세르보 스핀드 드라이브를 스핀드 설정점 케이블 (6FC5548-0BA05 시리즈) 을 통해 연결할 수 있다.
PPU141.1에는 기계의 보조 제어 논리를 실행하는 통합 PLC가 포함되어 있습니다. 냉각 수소 펌프 제어, 도구 교환 시퀀스, 문 잇따라 모니터링, 턱 및 꼬리 스톡 제어,안전 기능, 그리고 운영자 패널 응답.
PLC 프로그램은 NC와 동일한 프로세서에서 실행되며 사다리 다이어그램을 사용하여 표준 SINUMERIK 808D PLC 도구에서 프로그래밍됩니다.
PLC가 상호 작용하는 물리적 I/O는 PPU의 I/O 인터페이스를 통해 연결됩니다.
디지털 입력 장치 (X100, X101, X102) 는 센서, 제한 스위치, 안전 릴레 콘택트, 기계의 운영자 버튼에서 24V DC 신호를 수신합니다.그리고 PLC 프로그램이 읽어야 하는 다른 바이너리 필드 신호.
디지털 출력 인터페이스 (X200, X201) 는 채널 당 최대 250mA까지 24V DC 로드를 구동합니다. 릴레 스필 제어, 소레노이드 밸브 파일럿, 표시등 및 유사한 액추에이터에 충분합니다.
The fast I/O interface (X21) provides high-speed input and output channels for NC-controlled signals that require timing precision below the PLC scan cycle — such as skip input (for tool length measurement probing), 스핀드 오버라이드 NC 출력, 그리고 다른 시간적 중요 기계 기능.
PPU141.1의 RS232 시리즈 인터페이스는 PC로 CNC 프로그램을 전송하고 PC에서 HMI 단말기를 연결하는 표준 PC 호환형 시리즈 링크를 제공합니다.또는 다른 일련 장치와 인터페이스.
기계 도구 연습에서,RS232 포트는 DNC (Direct Numerical Control) 링크 역할을 합니다. PC 또는 작업실 컴퓨터는 부품 프로그램의 라이브러리를 저장하고 각 생산 작업에 대해 기계로 전송합니다., 복잡한 또는 큰 부품에 대한 기계 키보드에서 프로그램을 수동으로 입력 할 필요성을 제거합니다.
RS232 포트 구성 ∙ 바우드 속도, 데이터 비트, 스톱 비트, 패리티 ∙는 기계 데이터에 설정되어 있고 연결된 PC DNC 소프트웨어 또는 다른 장치의 설정과 일치해야 합니다.대부분의 현대 PC는 RS232 네이티브 포트가 비즈니스 노트북에서 더 이상 표준이 아니기 때문에 USB에서 RS232 어댑터가 필요합니다., 그리고 어댑터의 선택은 더 높은 baud 속도에 통신 신뢰성에 영향을 미칩니다.
Q1: 808D 프레싱 변종은 최대 3 개의 공급 축을 지원합니다. 네 번째 축 (회전 테이블과 같은) 을 추가 할 수 있습니까?
기본 808D 프레싱 소프트웨어는 세 개의 공급 축을 지원합니다. 네 번째 축을 필요로하는 기계에 대해 시멘스는 네 번째 서버 축으로 제어 기능을 확장하는 소프트웨어 옵션 ("첨가 축") 을 제공합니다.로터리 (A) 로 작동 할 수 있습니다.B 또는 C) 또는 추가 선형 축.
이 옵션은 기계 데이터에 입력된 소프트웨어 라이선스 키를 통해 활성화됩니다. 하드웨어 수정이 필요하지 않습니다. PPU141.1의 하드웨어는 이미 추가 축에 대한 물리적 설정 포인트 출력 및 인코더 입력을 포함합니다; 그것은 네 번째 채널을 활성화하는 소프트웨어입니다.
Q2: 6FC5370-1AM00-0AA0 PPU141.1은 SINAMICS V60 이외의 드라이브와 함께 사용할 수 있습니까?
네. PPU141.1는 아날로그 ±10V 속도 설정 포인트를 출력하고 각 공급 축에 대한 인크리멘탈 인코더 피드백을 읽습니다. 다른 제조업체의 많은 세르보 드라이브 증폭기에 사용되는 동일한 인터페이스입니다.
설정점 케이블 (6FC5548-0BA05 시리즈) 은 PPU의 설정점 출력을 드라이브의 속도 참조 입력과 연결합니다.그리고 모터의 인크리멘탈 인코더에서 인코더 케이블은 PPU의 인코더 입력으로 다시 공급.
±10V 아날로그 회전 기준을 수용하고 제어 모터가 인크리멘탈 인코더 피드백 (TTL 호환 A/B/Z 신호) 을 제공하는 모든 드라이브는 PPU141과 함께 작동할 수 있다.1SINAMICS V60는 808D 시스템에 대한 시멘스의 권장 및 테스트 된 드라이브이며 최적화 된 호환성 및 시동 지원을 제공합니다.

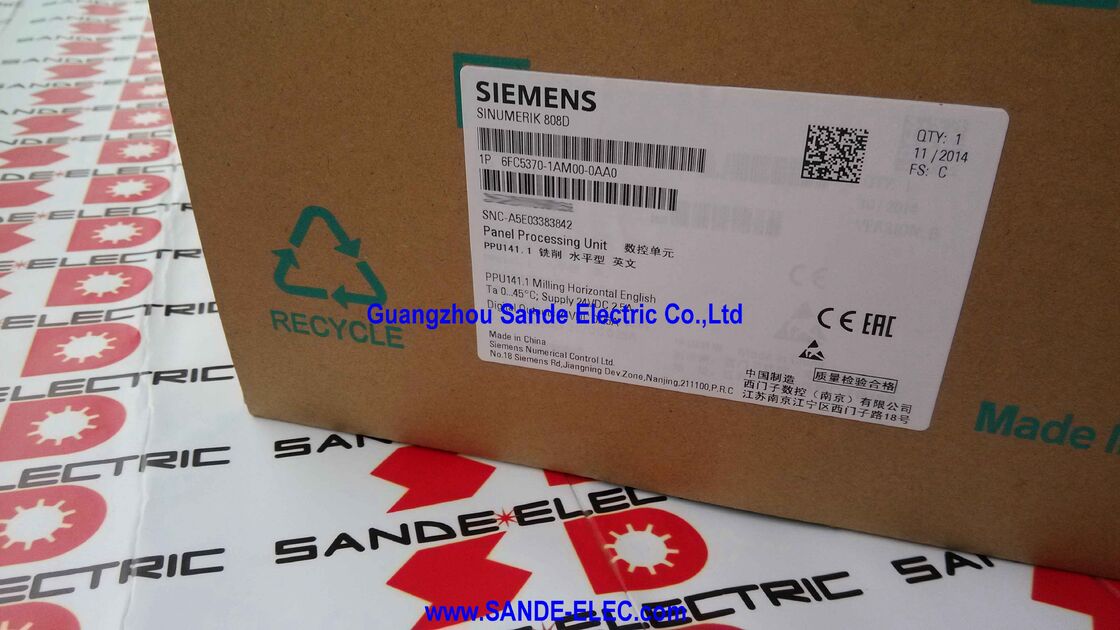

Q3: PPU는 4.1kg의 무게로 중국에서 만들어졌다고 적혀 있습니다. 이 제품은 본래 시멘스 제품인가요?
- 그래요 The 6FC5370-1AM00-0AA0 is a Siemens OEM product manufactured at Siemens's production facility in China — a common manufacturing location for Siemens products targeting the Asian and cost-sensitive global machine tool market.
-0AA0 후자는 국제 시장에 대한 영어판을 나타냅니다.
같은 PPU 하드웨어는 중국 국내 시장에 특별히 중국 문자 레이아웃 버전 (6FC5370-1AM00-0CA0) 으로도 생산됩니다.
두 버전 모두 시멘스 SINUMERIK 808D 원본 부품으로 시멘스의 글로벌 기술 지원 및 문서 인프라가 지원됩니다.
Q4: SINUMERIK 808D에 PLC 프로그램을 작성하는 데 사용되는 소프트웨어는 무엇입니까?
시누메릭 808D의 PLC는 시멘스가 각 시스템과 함께 제공하는 시누메릭 808D 툴박스 소프트웨어에 포함된 사다리 다이어그램 편집기를 사용하여 프로그래밍됩니다.
툴박스는 윈도우 PC에서 실행되며 PLC 프로그래밍 환경, 기계 데이터 편집기, 부품 프로그램 편집기,그리고 드라이브 인터페이스와 I/O 할당을 설정하는 구성 도구.
프로그램은 툴박스에서 컴파일되고 RS232 포트 또는 USB 메모리 스틱을 통해 PPU로 다운로드됩니다.
808D의 PLC는 STEP 7 또는 TIA 포털과 호환되지 않습니다. 808D 플랫폼에 특별히 설계된 단순화된 PLC 환경을 사용합니다.
Q5: PPU141.1는 DXF 파일 수입을 컨투어 프레싱 프로그램, 또는 수동 G 코드 입력만 지원합니까?
SINUMERIK 808D의 부품 프로그램 입력은 주로 PPU의 키보드를 통해 또는 PC에 작성된 프로그램을 다운로드함으로써 이루어집니다.DXF 가져오기 (DXF import) CAD 기하학 파일을 읽고 윤곽 데이터에서 자동으로 NC 프로그램을 생성할 수 있는 능력 (DXF import) 은 기본 808D 소프트웨어의 표준 기능이 아닙니다..
CAM로 생성된 프로그램을 필요로 하는 복잡한 프레싱 컨투어에서 일반적인 작업 흐름은 PC 기반 CAM 시스템 (Mastercam, Fusion 360, HSMWorks 등) 에서 G 코드를 생성하는 것입니다.) 그리고 RS232 또는 USB 메모리 스틱을 통해 808D에 NC 프로그램 파일을 전송.
808D의 표준 패키지에서의 윤곽 프로그래밍 기능은 주기를 지원하는 기능을 통해 주머니 프레싱, 드릴링 및 표준 윤곽 작업을위한 주기를 커버합니다.
