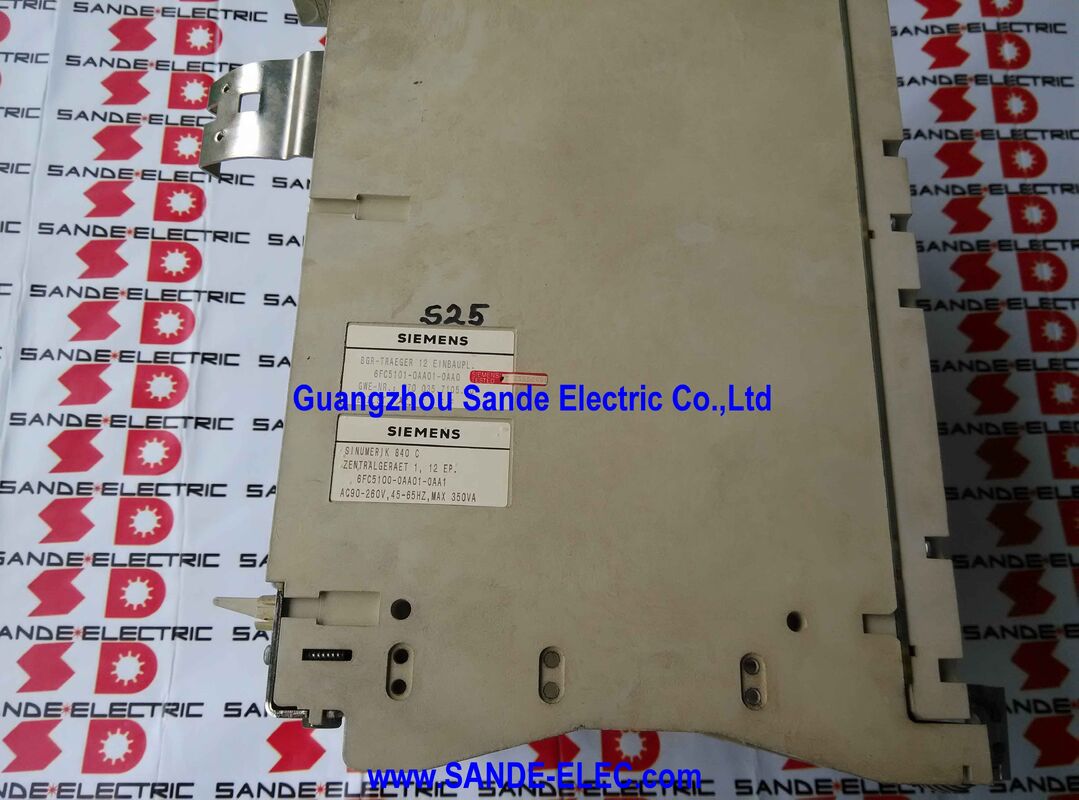

SINUMERIK 중앙 컨트롤러 6FC5101-0AA01-0AA0 6FC5 101-0AA01-0AA0 6FC51O1-OAAO1-OAAO

시멘스 6FC5101-0AA01-0AA0

전반적인 설명

의시멘스 6FC5101-0AA01-0AA0SINUMERIK 840C 중앙 컨트롤러 1 ∙ SINUMERIK 840C CNC 제어 시스템의 물리적 척추를 형성하는 12 슬롯 랙 차시입니다.

840C는 1990년대 초부터 2000년대까지 시멘스의 대표적인 CNC 제어 플랫폼이었습니다.시멘스의 CNC 제품군의 최첨단 제품군을 차지하고 고성능 가공센터에서 광범위하게 사용되고 있습니다., 유연한 제조 세포, 다 축 회전 / 밀링 센터 및 다른 까다로운 CNC 응용 프로그램.

840C를 탑재한 수천 대의 기계가 전 세계 제조 시설에서 생산적인 서비스를 계속하고 있습니다.그리고 이러한 시스템을 유지하려면 록 체시 자체를 포함한 모든 수준의 하드웨어에 접근해야 합니다..

"비장치"라는 명칭은 중요합니다: 6FC5101-0AA01-0AA0는 맨 래크 구조입니다.그리고 840C 기능을 수행하는 모듈 카드 중 하나를 사용하지 않고 장착 하드웨어.

전원 공급 장치, NC 프로세서, CSB, PLC CPU, 인터페이스 모듈 및 축 보드는 모두이 차시에 설치되지만 별도로 주문하고 관리됩니다.

밀접한 관련 6FC5100-0AA01-0AA1 (미세한 부품 번호 차이에 유의하십시오) 는 전원 공급 장치, CSB 및 PLC CPU 135WD가 이미 설치되어있는 동등한 랙입니다.

실제 유지 보수 측면에서 장비가 없는 래크는 특정 필요에 부응합니다: 840C 중앙 제어기 1의 차체가 물리적 손상을 당했을 때균열된 래크 구조, 부식 된 카드 가이드 그러나 설치 된 모듈은 여전히 기능, 장비되지 않은 래크는 유지 보수 엔지니어가 손상 된 차시에서 새로운 래크로 작동 모듈을 옮길 수 있습니다.,값비싼 모듈 카드를 교체하지 않고 시스템을 복원합니다.

주요 사양

SINUMERIK 840C 아키텍처 중앙 컨트롤러 1의 집

SINUMERIK 840C는 하나 이상의 중앙 컨트롤러 래크 주위에 조직 된 모듈형 CNC 제어 시스템입니다.중앙 컨트롤러 1 (이 랙) 는 중요한 시스템 보드를 보관하는 주요 랙입니다.:

전원 공급 장치 (PS):각종 논리 및 아날로그 회로에 대해 일반적으로 +5V, ±15V 및 +24V로 설치된 모든 보드에 필요한 조절 전압으로 AC 전력 입력을 변환합니다. 가장 왼쪽 슬롯 위치에 설치됩니다..

CSB (중앙 서비스 이사회):시스템 버스 관리, 시계 배포 및 랙의 내부 통신 인프라를 제공합니다.

CSB는 배후 플레인을 수동 연결 배열이 아닌 기능적인 통신 인프라로 만드는 보드입니다.

PLC CPU (135WD 또는 유사한):통합된 SIMATIC S5-135WD PLC 프로세서가 기계의 보조 제어 논리를 실행합니다. 도구 교환기, 냉각 시스템, 안전 융합 모니터링,그리고 NC (수계 제어) 프로세서가 PLC에 위임하는 모든 바이너리 기계 기능.

NC 프로세서 보드:숫자 제어 프로세서 카드는 인터폴레이션 계산, 축 위치 제어 알고리즘 및 부품 프로그램 해석을 실행합니다.

특정 NC 프로세서 구성은 기계에 구성된 축 및 채널의 수에 달려 있습니다.

인터페이스 보드:I/O 보드, 인코더 인터페이스 보드, 측정 회로 보드, 그리고 나머지 슬롯을 차지하는 다른 애플리케이션 특수한 보드.

중앙 컨트롤러 1의 12 슬롯 용량은 전형적인 높은 축 수 SINUMERIK 840C 설치를 수용합니다.

12개 이상의 슬롯을 필요로 하는 기계는 중앙 제어기 (Controller 2, Controller 3) 를 추가로 사용한다.

840C 대 840CE 차시 지원

SINUMERIK 840C와 840CE는 이 랙 차체를 포함한 동일한 하드웨어 플랫폼을 공유하지만 스핀들 및 드라이브 시스템 기능에서 다릅니다.

의840C표준 SINUMERIK 840C 인터페이스 아키텍처를 통해 SIMODRIVE 611 서보 및 스핀드 드라이브와 함께 사용하도록 설계된 표준 구성입니다.

의840년(향상된) 추가 기능으로 840C를 확장합니다. SIMODRIVE 611을 지원합니다.더 복잡한 기계 구성을 위한 선택적인 추가 축 채널.

"CE" 지명은 특정 수출 특성과 향상된 기능의 변종에 사용되었습니다.

두 시스템 모두 동일한 기계적 랙 차시, 뒷판 및 기본 모듈 세트를 사용합니다.

하드웨어의 차이점은 특정 모듈 구성에 로드됩니다. NC 프로세서 및 PLC 보드의 소프트웨어와 구성은 시스템이 840C 또는 840CE로 작동하는지 결정합니다..

랙 유지보수 ∙ 차시 자체 를 교체 할 필요 가 있을 때

840C 중앙 컨트롤러 내부의 전자 모듈은 가장 자주 수리 또는 교체해야 하는 항목입니다.래크 차시 자체는 특정 상황에서 교체해야 할 수 있습니다.:

뒷면 연결 장치 손상:뒷판에 있는 금 접촉 버스 커넥터는 많은 유지보수 주기에 걸쳐 모듈 카드를 수신하고 방출합니다.

고주파 유지보수 환경에서, 또는 모듈이 잘못된 슬롯에 강제 된 후, 뒷판 커넥터는 손상 될 수 있습니다.전체 래크의 전기 신뢰성이 손상됩니다. 체시 교체하는 것이 올바른 해상도입니다..

래크의 부식 또는 오염 손상:CNC 캐비닛이 냉각 수소 증기, 금속 처리 칩, 또는 청소 액체에 대해 잘 밀폐되지 않은 작업장에서,래크 차시 구조가 모듈 슬롯이 더 이상 안전한 기계적 장착을 제공하지 않는 지점까지 부식 될 수 있습니다..

진동 중에 모듈 카드가 위치를 바꾼다는 패괴된 차체는 진단하기가 매우 어려운 간헐적인 접촉 장애를 만듭니다.

신체적 충격:캐비닛 사고, 운송 손상, 또는 부적절한 취급은 물리적으로 랙의 슬롯 가이드를 구부리거나 균열시킬 수 있으며 모듈이 올바르게 앉을 수 없습니다.

이 모든 경우, 6FC5101-0AA01-0AA0 장비가 없는 차체는 설치된 모듈 카드에 대한 투자를 유지하면서 구조적인 대체를 제공합니다.

FAQ

Q1: 6FC5101-0AA01-0AA0와 6FC5100-0AA01-0AA1의 차이는 무엇입니까?

6FC5100-0AA01-0AA1 (약 다른 기본 부품 번호 앞자리: -5100 대 -5101) 는 전원 공급, CSB 및 PLC CPU 135WD가 설치된 완전 장착 중앙 제어기 1입니다.6FC5101-0AA01-0AA0는 부착되지 않은 차시입니다만.

부착되지 않은 버전은 손상된 차시에서 작동 모듈을 옮길 때 적합합니다.장착된 버전 또는 별도의 모듈이 필요합니다..

Q2: SINUMERIK 840C 컨트롤러 2 또는 컨트롤러 3 랙의 모듈이 이 컨트롤러 1 차체에 설치될 수 있습니까?

The physical backplane connector and slot dimensions are consistent across the 840C central controller rack family — boards designed for Controller 2 or Controller 3 slots physically fit in Controller 1 slots.

그러나 일부 보드의 논리적 위치 (특히 PS 전원 공급 장치, CSB,및 특정 예약 슬롯 위치를 차지하는 보드) SINUMERIK 840C 하드웨어 구성에서 정의됩니다, 그리고 컨트롤러 래크 위치에 대한 혼합 보드는 보드 주소 설정, 점퍼 구성을 확인하기 위해 840C 계획 가이드에 대한 신중한 교차 참조를 요구합니다.그리고 배후 플레인 슬롯 과임.

Q3: 슬롯 수 제한은 무엇입니까? 840C 구성에 12개의 슬롯이 더 필요하다면 어떻게 될까요?

컨트롤러 1 래크는 12 개의 모듈 슬롯을 제공합니다. 특정 기계 구성이 높은 축 수, 여러 채널, 광범위한 I/O가 12 개 이상의 슬롯 위치를 필요로 할 때840C 시스템은 컨트롤러 2 (6FC5101-0AB02-0AA0 18 슬롯 + 3 AT 슬롯) 및 필요한 경우 컨트롤러 3 래크를 추가하여 확장됩니다., 랙 간 버스 인터페이스를 통해 컨트롤러 1에 연결됩니다.

특정 840C 구성을 위한 설계 가이드에서는 어떤 보드가 제어기 1에 있어야 하며, 어떤 보드가 추가 래크에 분포될 수 있는지 명시한다.

Q4: 시멘스가 여전히 SINUMERIK 840C를 지원하고 있으며, 예비 부품의 상황은 무엇입니까?

시누메릭 840C 플랫폼은 시멘스가 몇 년 동안 중단했습니다.하지만 시멘스는 기존 플랫폼에 대한 "산업 서비스"라고 부르는 것을 제공합니다. 정해진 기간 동안 예비 부품의 가용성과 수리 서비스를 제공합니다..

840C 기계를 사용하는 최종 사용자에게는 Siemens 자체의 예비 부품 물류가 주요 부품 채널입니다.리모델링된 840C 모듈을 보유한 특화된 SINUMERIK 수리 서비스, 그리고 산업 잉여 시장

랙 차시 자체는 전자 부품보다는 기계적 구성 요소로 모듈 카드에 비해 초과 시장에서 상대적으로 사용 가능합니다.

Q5: SINUMERIK 840C의 후속자는 무엇이며, 840C의 모터와 드라이브를 재사용하면서 업그레이드를 수행 할 수 있습니까?

시멘스의 지명된 SINUMERIK 840C의 후속자는 SINUMERIK 840D sl (솔루션 라인) 이며, 최근에는 SINUMERIK ONE 플랫폼이다.

A migration from 840C to 840D sl typically replaces the CNC control electronics entirely — the central controller rack and all its boards are replaced with 840D sl hardware — while the SIMODRIVE 611 servo and spindle drives can often be retained with appropriate drive software updates.

모터와 인코더 시스템은 일반적으로 호환됩니다. 기계의 기계 구조, 축 기하학,그리고 현장 케이블 및 커넥터의 서비스 잘 계획된 마이그레이션에서 보존 될 수 있습니다, 전자기기 교체 완전히 기계 재구성 없이 실행 가능.
