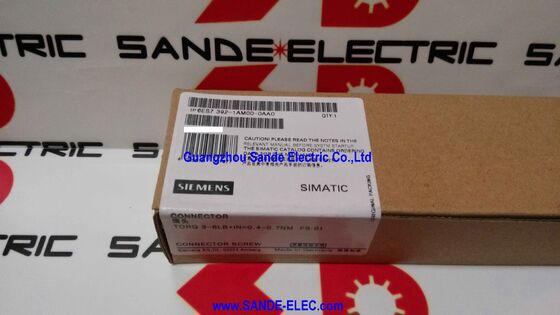

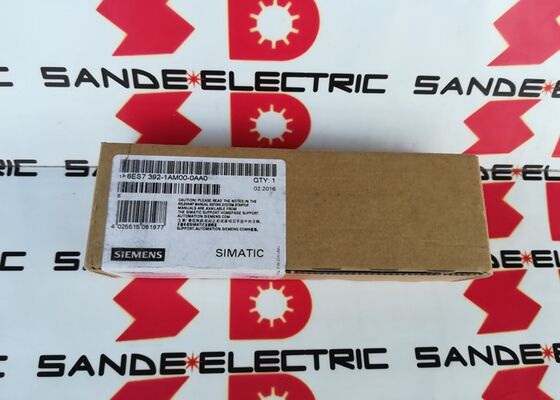

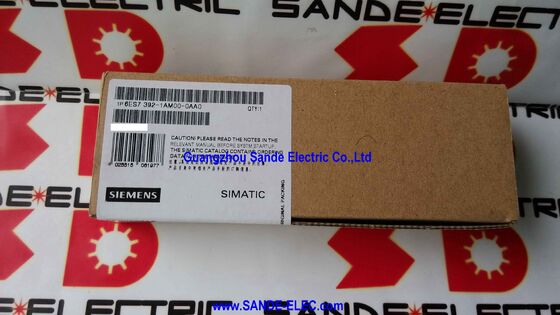

SIMATIC FRONT CONNECTOR 6ES7392-1AM00-0AA0 6ES7 392-1AM00-0AA0 6ES7392-1AMOO-OAAO

Siemens 6ES7392-1AM00-0AA0 | SIMATIC S7-300 전면 커넥터 — 40핀, 나사 접점, AWG 19–24, 0–60°C, 21.6×125×40.9mm

개요

Siemens 6ES7392-1AM00-0AA0은 SIMATIC S7-300 신호 모듈용 40핀 전면 커넥터로, S7-300의 현장 프로세스 신호를 PLC 시스템으로 연결하는 배선 부품입니다.

S7-300 아키텍처에서 신호 모듈(센서 상태를 읽고 액추에이터를 제어하는 I/O 보드)은 두 부분으로 구성됩니다. 신호 모듈 자체는 캐비닛의 마운팅 레일에 장착되고, 이 전면 커넥터는 모든 현장 배선을 담당합니다.

전면 커넥터는 배선이 그대로 유지된 상태로 분리할 수 있으며, 새 신호 모듈이나 수리된 신호 모듈을 그 자리에 설치할 수 있습니다.

전면 커넥터와 배선은 다시 배선할 필요 없이 새 모듈에 다시 연결됩니다.

모듈과 배선 커넥터의 이러한 분리는 기계 가동 중단 시간을 실제로 줄이는 S7-300 설계 기능 중 하나입니다. 이 기능이 없다면 고장난 디지털 출력 모듈을 교체하려면 40개의 개별 현장 와이어를 고장난 모듈의 단자에서 식별하고 제거한 다음, 새 모듈을 설치하고 각 와이어를 올바른 단자 위치에 다시 연결해야 합니다. 분리 가능한 전면 커넥터를 사용하면 교체 작업이 몇 분 안에 완료됩니다. 전면 커넥터를 제거하고 모듈을 교체한 다음 전면 커넥터를 다시 연결합니다.

이 40핀 버전(이 제품)은 40개의 I/O 포인트 또는 40개의 단자 위치를 가진 S7-300 모듈에 사용됩니다.

표준 32채널 디지털 모듈 및 많은 아날로그 모듈은 40핀 커넥터를 사용합니다. 20핀 버전(6ES7392-1AJ00-0AA0 시리즈)은 더 작은 16채널 모듈에 사용됩니다.

주요 사양

나사 접점 — 산업 환경에서의 안정적인 현장 배선

6ES7392-1AM00-0AA0에 사용된 나사 접점 연결 방식은 연결 속도보다 장기적인 신뢰성과 유지보수 용이성이 우선시되는 산업용 PLC 배선의 확립된 표준입니다.

40개의 단자 위치 각각은 단자 구멍에 삽입된 와이어를 수용하며, 지정된 0.4–0.7Nm 토크로 조일 때 와이어를 고정하는 나사가 있습니다.

나사 접점은 산업 제어 배선에 사용되는 일반적인 신호 케이블을 커버하는 AWG 19–24(약 0.14mm² ~ 0.75mm²)의 와이어 단면적 범위를 처리합니다. 짧은 패널 배선에는 0.5mm² 단심선, 긴 센서 케이블에는 0.75mm² 연선, 공간이 제한된 패널에는 0.25mm²의 컴팩트 배선이 사용됩니다.

연선 와이어의 경우, 특히 미세 연선 유연 케이블의 경우 나사 아래에서 와이어 가닥이 퍼지는 것을 방지하기 위해 페룰(Aderendhülsen) 사용이 권장됩니다.

대안적인 연결 방식인 스프링 로드 푸시인 접점(6ES7392-1BM01-0AA0 스프링 커넥터 변형에 사용됨)은 토크 렌치 없이 더 빠른 배선 속도를 제공하지만, 스프링 접점은 여러 삽입 주기 동안 예압을 잃을 수 있으므로 주기적으로 커넥터를 분리하고 다시 삽입해야 하는 응용 분야에서는 나사 방식이 선호됩니다. 커넥터가 한 번 배선되고 그대로 유지되는 S7-300 설치의 대다수의 경우, 두 연결 방식 모두 동등하게 신뢰할 수 있습니다.

현장 코딩 — 재배선 오류 방지

S7-300 전면 커넥터에는 현장 코딩 시스템이 포함되어 있습니다. 작은 색상 코딩 키를 커넥터 본체와 해당 모듈 하우징에 삽입할 수 있습니다. 일단 커넥터가 특정 모듈 유형으로 코딩되면, 일치하는 코드가 있는 모듈 또는 코딩되지 않은 모듈에만 삽입할 수 있습니다.

이를 통해 유지보수 중에 예를 들어 24V 디지털 입력 모듈용으로 배선된 커넥터를 24V 디지털 출력 모듈에 실수로 다시 설치하는 것을 방지할 수 있습니다. 이는 잠재적으로 손상을 초래할 수 있는 결과로 현장 액추에이터 전압을 입력 단자 회로에 연결하게 됩니다.

코딩은 시운전 엔지니어가 적용합니다. 처음으로 올바른 모듈에 커넥터를 설치한 후 코딩 키가 설정됩니다.

나중에 모듈 유지보수를 위해 커넥터를 제거하는 경우, 커넥터의 코드는 올바른 모듈 유형에만 다시 설치할 수 있도록 보장합니다.

분리 가능한 전면 커넥터 — 실제 유지보수 이점

생산 환경에서 신호 모듈이 고장날 때 분리 가능한 전면 커넥터의 유지보수 이점이 실질적으로 나타납니다. 기계의 28개의 근접 센서 상태를 읽는 포장 기계의 32채널 디지털 입력 모듈을 생각해 보십시오.

해당 모듈에 내부 결함이 발생하면 고장난 모듈을 교체해야 합니다.

분리 가능한 커넥터가 없으면 유지보수 절차는 다음과 같습니다. 스테이션 전원 차단(또는 지원되는 경우 핫스왑 절차 사용), 32개 단자에서 28개의 개별 센서 와이어 및 전원 공급 장치 와이어 식별, 각 와이어의 단자 위치 기록(또는 재독), 모든 와이어 분리, 새 모듈 설치, 모든 와이어를 올바른 위치에 다시 연결 — 일반적으로 45분에서 1시간의 신중한 작업, 배선 레이블이 불분명한 경우 더 오래 걸립니다.

분리 가능한 전면 커넥터를 사용하면 절차는 다음과 같습니다. 스테이션 전원 차단, 커넥터 릴리스 누르기, 커넥터 분리(와이어는 부착된 상태 유지), 새 모듈 설치, 커넥터 다시 클릭하여 연결.

경과 시간: 일반적으로 5분 미만. 기계는 생산으로 복귀합니다. 배선은 그대로 유지되며 재연결 오류가 없습니다.

자주 묻는 질문

Q1: 40핀 전면 커넥터는 20핀 버전과 어떻게 다르며, 어떤 S7-300 모듈이 각각을 사용합니까?

40핀 커넥터(이 제품, 6ES7392-1AM00-0AA0)는 40개의 단자 위치를 가진 S7-300 모듈에 사용됩니다. 일반적으로 32채널 디지털 입력 또는 출력 모듈(SM321/SM322/SM323) 및 대부분의 아날로그 입력 및 출력 모듈(SM331/SM332)입니다.

20핀 커넥터(6ES7392-1AJ00-0AA0 시리즈)는 20개의 단자 위치를 가진 더 작은 모듈에 사용됩니다. 일반적으로 16채널 디지털 모듈입니다.

각 S7-300 모듈에 필요한 특정 전면 커넥터 유형은 모듈의 데이터시트와 SIMATIC S7-300 모듈 사양 매뉴얼에 명시되어 있습니다.

Q2: 고장난 S7-300 모듈을 교체할 때 전면 커넥터를 재사용할 수 있습니까?

예 — 이것이 분리 가능한 전면 커넥터 설계의 주요 목적입니다. 모든 현장 배선이 있는 커넥터를 고장난 모듈에서 분리하여 교체 모듈에 다시 연결할 수 있으며 현장 배선을 방해하지 않습니다.

커넥터의 접점은 반복적인 삽입 및 제거 주기를 위해 설계되었습니다. 재설치 전에 커넥터와 모듈의 메이트 인터페이스 접점 표면을 검사하고, 코딩(적용된 경우)이 여전히 그대로이고 올바르게 일치하는지 확인하는 것이 좋습니다.

Q3: 전면 커넥터가 수용할 수 있는 최대 와이어 단면적은 얼마이며, 페룰이 필요합니까?

6ES7392-1AM00-0AA0은 AWG 19–24 범위, 약 0.14mm² ~ 0.75mm²의 도체를 수용합니다. 솔리드(단심) 와이어의 경우, 이 범위 내에서 페룰 없이 직접 연결해도 됩니다.

연선 와이어의 경우, Siemens는 나사 접점 아래에서 가닥이 퍼지는 것을 방지하기 위해 페룰(엔드 슬리브)을 사용할 것을 권장합니다. 이는 시간이 지남에 따라 안정적인 접촉을 유지하고 느슨한 와이어 가닥으로 인한 단자 간 단락 위험을 줄입니다. 삽입을 위한 스트립 와이어 길이는 6mm입니다.

Q4: 제품이 2023년 10월부터 단종되었습니다. 언제까지 사용할 수 있으며, 신규 프로젝트의 대안은 무엇입니까?

단종(PM400)은 일반적으로 Siemens가 생산 재고에서 제품을 과도기 동안 — 종종 1~2년 — 공급을 계속하다가 Siemens에서 직접 공급이 중단됨을 의미합니다. 그 후, 산업용 잉여 및 유통 채널 공급이 계속됩니다.

더 넓은 맥락에서 S7-300 플랫폼 자체가 S7-1500으로 대체되고 있습니다.

새로운 제어 시스템 설계를 위해서는 Siemens는 자체 전면 커넥터 제품군을 갖춘 S7-1500을 권장합니다. 기존 S7-300 설치에 예비 전면 커넥터가 필요한 경우, 현재 유통업체에서 구할 수 있는 동안 6ES7392-1AM00-0AA0을 조달해야 합니다.

Q5: 전면 커넥터를 마운팅 레일에 모듈을 장착한 상태로 배선할 수 있습니까, 아니면 먼저 제거해야 합니까?

S7-300 전면 커넥터는 두 구성 모두에서 배선할 수 있습니다. 모듈에 부착된 상태(현장 배선) 또는 모듈에서 제거하여 벤치에서 배선하는 방식입니다.

캐비닛 내부 배선은 초기 설치 중에 더 편리한 경우가 많습니다. 커넥터를 모듈에 "배선 위치"로 부분적으로 삽입하여 단자를 사용할 수 있도록 하면서 제자리에 고정할 수 있습니다.

배선이 완료된 후 커넥터를 완전히 밀어 넣고 잠급니다. 벤치 배선은 캐비닛 공간이 제한적이거나 모듈을 장착하기 전에 여러 커넥터를 미리 배선할 때 선택 사항입니다.
