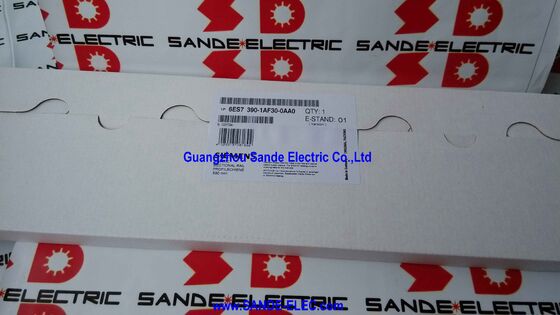

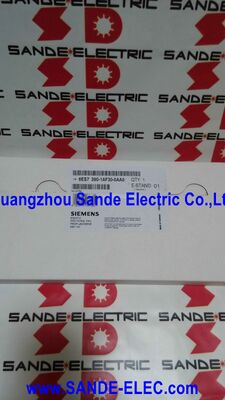

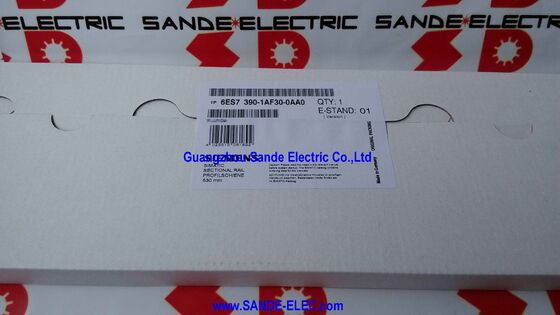

Siemens 6ES7390-1AF30-0AA0 | SIMATIC S7-300 마운팅 레일 — 길이 530mm, 캐비닛 직접 설치 또는 현장 절단 가능, 접지 단자 필수

개요

Siemens 6ES7390-1AF30-0AA0은 SIMATIC S7-300 프로그래머블 컨트롤러용 530mm 마운팅 레일입니다. 모든 S7-300 설치의 시작점인 구조적 기반입니다. S7-300 모듈이 제어 캐비닛 벽에 장착되기 전에 이 레일이 먼저 설치됩니다.

전원 공급 장치, CPU, 신호 모듈, 통신 프로세서 및 기능 모듈은 모두 이 레일에 끼워지고 백플레인 버스를 통해 연결되어 완전하고 기능적인 PLC 스테이션을 형성합니다.

S7-300 마운팅 레일은 범용 DIN 레일이 아닌 전용으로 설계된 부품입니다. 프로파일 형상, 슬롯 패턴 및 버스 커넥터 부착 지점은 S7-300 제품군의 기계적 아키텍처에 특화되어 있습니다.

모듈은 제자리에 끼워지고 백플레인 슬롯을 통해 연결된 버스 커넥터를 통해 전기적으로 연결되며 각 모듈의 베이스에 있는 고정 나사로 고정됩니다.

이 레일은 작동 중인 제어 캐비닛의 진동, 열 순환 및 기계적 부하를 통해 전체 모듈 어셈블리를 제자리에 고정하는 기계적 강성을 제공합니다.

530mm 길이는 대부분의 표준 S7-300 구성을 수용하기에 충분합니다. Siemens는 다양한 스테이션 크기에 맞는 다양한 길이의 S7-300 마운팅 레일을 제공합니다. 컴팩트한 설치를 위한 더 짧은 레일과 최대 구성 스테이션을 위한 2000mm까지의 전체 범위가 있습니다.

530mm 레일은 가장 일반적으로 지정되는 길이 중 하나로, CPU, 전원 공급 장치 및 6~8개의 신호 모듈을 갖춘 일반적인 중급 S7-300 스테이션을 표준 DIN 캐비닛 열 너비에 맞춥니다.

주요 사양

S7-300 마운팅 레일이 단순한 DIN 레일이 아닌 이유

S7-300 마운팅 레일을 처음 접하는 엔지니어들이 자주 묻는 질문은 패널 제작 재고의 표준 35mm DIN 레일을 사용하는 대신 별도로 주문하는 이유입니다. 그 답은 프로파일에 있습니다. S7-300 마운팅 레일은 표준 DIN 35mm TS 레일이 아닙니다.

단면이 더 넓고 높으며, 설치 중에 S7-300 모듈 베이스가 걸리는 하단 돌출부가 통합되어 있으며, 고정 나사로 제자리에 고정됩니다.

이 프로파일은 또한 버스 커넥터 슬롯 간의 정확한 수평 간격을 유지하여 백플레인 버스 도체가 인접 모듈 간에 올바르게 정렬되도록 합니다.

외관상 유사해 보이는 레일이라도 잘못된 레일을 사용하면 모듈 정렬 불량, 백플레인 버스 커넥터 불완전 연결 또는 진동 시 기계적 불안정의 위험이 있습니다.

6ES7390-1AF30-0AA0은 모든 표준 S7-300 모듈 유형에 적합한 레일이며 S7-300 모듈 전체 범위에 대한 호환성을 보장합니다.

레일 길이 사용자 정의 절단

530mm 버전과 같은 표준 길이 레일을 주문하는 실용적인 이점 중 하나는 애플리케이션에서 더 작은 스테이션이 필요한 경우 현장에서 더 짧은 사용자 정의 길이로 절단할 수 있다는 것입니다.

이 레일은 알루미늄 합금으로 만들어졌으며 톱이나 금속 절단 원형 톱으로 깨끗하게 절단할 수 있습니다.

절단된 끝부분은 날카로운 모서리를 제거하고 끝 위치에서 모듈 정렬을 보장하기 위해 디버링해야 합니다.

프로젝트에서 여러 개의 작은 S7-300 스테이션을 구축하는 엔지니어는 종종 단일 더 긴 레일을 주문하여 각 스테이션에 필요한 길이로 절단하여 조달 복잡성을 줄입니다.

530mm 레일은 표준 스테이션 하나 또는 한 조각에서 절단된 두 개의 더 짧은 스테이션을 만들기에 충분한 재료를 제공합니다.

마운팅 레일 접지

전체 S7-300 설치가 올바르게 접지되려면 마운팅 레일이 캐비닛의 보호 접지(PE) 시스템에 연결되어야 합니다. Siemens는 레일의 접지 연결 지점에 부착되고 PE 도체를 수용하는 특정 접지 단자 클립(별도 주문, 부품 번호는 설치 유형에 따라 다름)을 공급합니다.

레일의 알루미늄 본체는 PE를 설치된 각 모듈로 레일 표면과의 모듈 베이스 접촉을 통해 전도합니다.

마운팅 레일의 적절한 접지는 두 가지 기능을 수행합니다. 인명 안전(레일 및 설치된 모든 모듈이 접지 전위에 있어 절연 고장으로 인한 감전 방지) 및 EMC 성능(레일은 S7-300의 스위칭 전원 공급 장치 및 디지털 전자 장치에서 발생하는 고주파 역전류에 대한 저임피던스 접지 참조 제공).

자주 묻는 질문

Q1: 이 530mm 마운팅 레일을 S7-300의 이전 모델인 S5 시리즈 또는 후속 모델인 S7-1500 시리즈 모듈과 함께 사용할 수 있습니까?

아니요. S7-300 마운팅 레일 프로파일은 S7-300 모듈 형상에 특화되어 있습니다. SIMATIC S5 모듈은 완전히 다른 장착 시스템을 사용합니다. SIMATIC S7-1500 모듈은 다른 물리적으로 호환되지 않는 마운팅 레일을 사용합니다(S7-1500 레일이 더 넓고 다른 클립 및 잠금 메커니즘을 사용합니다).

6ES7390-1AF30-0AA0은 ET 200M 분산 I/O 스테이션에 설치된 S7-300 모듈을 포함하여 S7-300 시리즈 모듈에만 사용됩니다.

Q2: 530mm 레일에 몇 개의 S7-300 모듈을 설치할 수 있습니까?

모듈 수는 개별 너비에 따라 다릅니다. 일반적인 S7-300 전원 공급 장치 모듈(PS307)은 80mm 너비이고, CPU 315는 80mm 너비이며, 16채널 디지털 I/O 모듈(SM323 또는 유사)은 40mm 너비입니다.

왼쪽에서 전원 공급 장치와 CPU(두 개의 80mm 모듈 = 160mm)로 시작하면 530mm 레일의 나머지 370mm는 약 8~9개의 40mm 신호 모듈을 수용할 수 있습니다. 더 좁은 너비의 모듈을 사용하면 약간 더 많이 가능하며, 더 넓은 기능 모듈은 수를 줄입니다.

버스 커넥터 간격도 총계에 고려해야 합니다.

Q3: 단종 날짜는 2023년 10월이었습니다. 이 제품은 아직 사용할 수 있으며 무엇으로 대체됩니까?

단종(PM400)은 Siemens가 활성 판매에서 제품을 제거하기 시작했지만 재고가 소진될 때까지 기존 재고에서 계속 배송함을 의미합니다.

제품이 즉시 사용할 수 없게 되는 것은 아닙니다. 일반적으로 단종 후에도 장기간 Siemens 및 공인 대리점에서 구매할 수 있으며, 산업용 중고 시장에서는 무기한으로 구매할 수 있습니다.

더 넓은 맥락은 SIMATIC S7-300 플랫폼 자체가 단종으로 전환되고 있으며 Siemens는 새로운 설계를 S7-1500 플랫폼으로 마이그레이션할 것을 권장한다는 것입니다.

기존 S7-300 시스템 유지 보수의 경우 마운팅 레일은 유효한 예비 부품으로 남아 있습니다.

Q4: 별도의 마운팅 레일을 사용하는 여러 S7-300 스테이션을 함께 연결할 수 있습니까?

예. 멀티 랙 S7-300 구성은 단일 레일 모듈 수를 초과하는 대규모 시스템을 위한 표준 아키텍처입니다. 각 레일은 하나의 랙을 형성합니다.

랙은 인터페이스 모듈을 통해 연결됩니다. IM 360(송신)은 마스터 랙에, IM 361(수신)은 최대 3개의 확장 랙에 연결되거나, 단일 확장 랙 구성의 경우 IM 365 쌍이 사용됩니다.

각 랙에는 자체 마운팅 레일, 자체 전원 공급 장치 모듈 및 자체 인터페이스 모듈이 있습니다. 신호와 데이터는 랙 간 버스 케이블을 통해 랙 간에 전달됩니다.

Q5: 마운팅 레일 자체가 전기 신호를 전달합니까, 아니면 순전히 기계적인 부품입니까?

마운팅 레일은 주로 기계적 부품입니다. 모듈에 대한 구조적 지지를 제공하지만 프로파일 내에서 신호 또는 전원 도체를 전달하지는 않습니다.

인접한 S7-300 모듈 간의 전기적 상호 연결은 각 모듈의 백 패널에 있는 슬롯을 통과하여 백플레인 버스 연결을 생성하는 버스 커넥터(별도 부품, 부품 번호 6ES7390-0AA00-0AA0 또는 유사)에 의해 처리됩니다.

레일 자체의 유일한 전기적 기능은 PE 도체로서, 접지 단자에서 설치된 모든 모듈로 표면 접촉을 통해 보호 접지 연결을 분배하는 것입니다.
