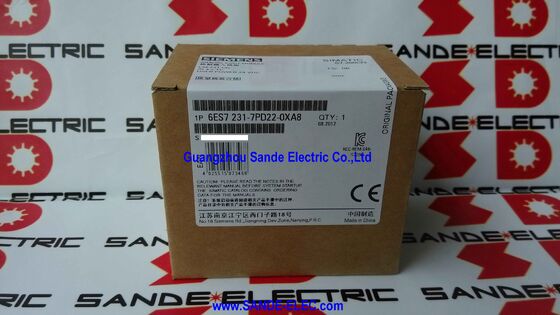

모듈 6ES7231-7PD22-0XA8 6ES7 231-7PD22-0XA8 6ES7231-7PD22-OXA8

시멘스 6ES7231-7PD22-0XA8 SIMATIC S7-200 CN 아날로그 입력 EM 231

전반적인 설명

의6ES7231-7PD22-0XA8이SIMATIC S7-200 CN 아날로그 입력 EM 231시멘스는 이 모듈을S7-22X CPU만 사용하세요,4개의 아날로그 입력, 지원±80mV그리고열쌍 신호, 그리고15비트 + 표시시멘스 제품 정보는 또한 지원되는 열쌍 유형을 나열합니다J, K, S, T, R, E, N이 모듈은일반적인 전력 손실 1.8W.

이 모듈은 낮은 수준의 전압 및 열쌍 측정에 전념되어 있습니다. 시멘스는 현재 입력 모듈, 저항 온도 측정 모듈 또는 저항 입력 모듈로 나열하지 않습니다.이 입력 프로파일은 그 정의 특징 중 하나이며 대체 작업에서 보존해야 할 가장 중요한 점 중 하나입니다..

기술 자료

위의 표는 이 정확한 EM 231 모델에 대한 Siemens 제품 정보와 Siemens-linked 데이터 시트의 내용을 반영합니다.

응용 가치

이 모듈은온도 추출 및 낮은 수준의 아날로그 측정S7-200 시스템에서S7-22X CPU.4 채널 구조와 열 쌍 지원은 더 큰 제어 플랫폼으로 이동하지 않고 여러 온도 신호를 PLC에 가져와야하는 컴팩트 제어 패널에 적합합니다..

공개된 신호 프로파일은 구체적이고 명확합니다.전압 및 열 쌍 입력 지원; 전류, 저항 온도 측정기 및 저항 입력 지원되지 않습니다이는 원래 응용 프로그램이 이러한 정확한 측정 유형에 달려있는 경우에 적합합니다.

일부 참고

선택에 있어서 가장 중요한 점은S7-22X CPU 호환성,4채널 입력 횟수,열쌍/±80mV 신호 프로필, 그리고15비트 + 표시변환 형식 이 EM 231 버전을 S7-200 가족 내의 다른 아날로그 모듈에서 구별하는 특징입니다.

FAQ

Q1: 6ES7231-7PD22-0XA8는 어떤 종류의 모듈인가요?
그것은SIMATIC S7-200 CN 아날로그 입력 EM 231시멘스는4채널 아날로그 입력 모듈에 대해S7-22X CPU,±80mV그리고열쌍입력 능력. 혼합 아날로그 I/O 카드가 아니고 전류 입력 모듈이 아닙니다.

Q2: 이 모듈은 어떤 입력 신호를 지원합니까?
시멘스는 이 모델을입력 전압그리고열쌍 입력그래요아니현재 입력, 저항 온도 측정기 입력 또는 저항 입력 지원J, K, S, T, R, E, N.

Q3: 왜 이 모델에서 정확한 신호 유형이 중요한가?
왜냐하면 이 모듈은 특정 측정 프로파일을 중심으로 만들어졌기 때문입니다. 설치된 응용 프로그램이열쌍 또는 ±80mV 낮은 수준의 신호, 그 다음 교체 장치는 동일한 입력 클래스를 유지해야합니다. 이것은 아날로그 예비 모듈을 선택할 때 가장 중요한 검사 중 하나입니다.

Q4: 여기서 15비트 + 표기 해상도는 무엇을 의미합니까?
이 모듈에 대한 Siemens의 출판 변환 형식입니다.이 사양은 EM 231에 의해 사용되는 아날로그 변환 클래스를 정의하고 열쌍 및 낮은 수준의 아날로그 측정에 대한 모듈의 정체성의 일부입니다..

Q5: 주문하기 전에 무엇을 확인해야합니까?
설치된 부품 번호를 확인, CPU가S7-22X클래스, 필요성을 확인4개의 아날로그 입력, 그리고 설치된 응용 프로그램이 요구하는지 확인열쌍 / ±80mV 입력이 모델의 주요 호환성 포인트입니다.
