ET200M Simatic DP 버스 유닛 서브모듈 6ES7195-7HB00-0XA0

시멘스 6ES7195-7HB00-0XA0

전반적인 설명

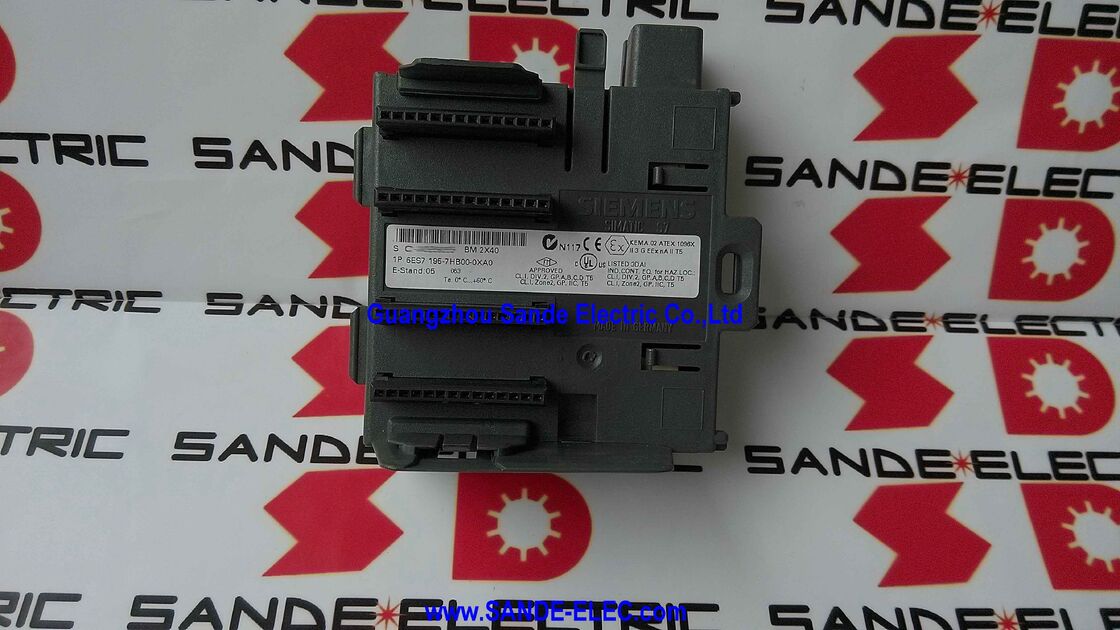

의시멘스 6ES7195-7HB00-0XA0BM 240은 SIMATIC ET 200M 분산 I/O 시스템을 위한 활성 버스 모듈입니다.

버스 모듈이 없는 ET 200M 표준 역에서는 S7-300 신호 모듈이 역의 DIN 철도 버스 연결선에 직접 장착됩니다.그리고 그 중 하나를 제거하려면 전체 역의 전원을 끄는 것이 필요합니다..

BM 240은 이 제약을 근본적으로 변화시킵니다. 인접한 모듈들 사이에 역의 뒷면으로 삽입하고, 두 개의 40mm 너비 신호 모듈을 위한 핫스업 소켓을 제공합니다.그리고 이 모듈들을 물리적으로 제거하고 다시 삽입할 수 있게 해주는 것은 역의 전원 공급이나 PROFIBUS/PROFINET 통신을 방해하지 않고.

이 현상의 중요성은 높은 가용성 프로세스 플랜트 환경에서 가장 분명합니다.

의약품 대량 원자로의 PROFIBUS ET 200M 스테이션은 자신의 I/O 모듈을 통해 각 기능을 제어 할 수 있습니다.

버스 모듈이 없으면 일상적인 유지보수 (실종된 아날로그 입력 모듈을 확인하는 것) 를 수행하는 것조차도 전체 I/O 스테이션을 종료해야 하며, 이는 대량 원자로를 오프라인으로 하는 것을 의미합니다.

BM 240이 설치된 상태에서 유지보수 기술자는 의심되는 모듈을 교환할 수 있습니다.그리고 교환된 모듈에 연결된 두 개의 채널만 짧은 중단을 경험합니다..

40mm 너비 사양은 ET 200M 시스템에서 가장 일반적인 모듈 너비인 표준 S7-300 신호 모듈 형식과 일치합니다.

80mm 너비의 신호 모듈의 경우 BM 480 (6ES7195-7HF00-0XA0) 는 80mm 모듈 또는 40mm 모듈을 두 개 수용하는 동등한 버스 모듈입니다.

주요 사양

ET 200M Hot-Swap 아키텍처 어떻게 작동하는지

ET 200M 스테이션은 24V 공급과 S7-300 I/O 버스 신호를 설치된 모든 모듈에 분산하는 활성 백플레인 버스를 사용합니다. 버스 모듈이 없는 표준 구성에서,이 뒷면은 수동적이고 연속적입니다. 어떤 모듈을 제거하면 버스를 깨고 다음 모듈을 방해합니다..

BM 240은 활성 브릿지를 도입합니다. 두 개의 호스팅 모듈의 소켓 위치에서 백플레인 버스 신호를 유지합니다.모듈을 제거할 때 생성되는 버스 격차를 적극적으로 다리는 내부 버스 리퍼터 전자 장치를 사용하여.

모듈이 BM 240 소켓에서 제거되면 버스 모듈의 내부 전자 장치가 역의 다른 모든 모듈에 버스 연속성을 유지합니다.

제거된 모듈의 슬롯은 ET 200M 인터페이스 모듈에 "모듈이 없습니다"로 표시되며 PROFIBUS/PROFINET 마스터에 진단 중단을 생성합니다.

마스터의 OB82 프로그램 (진단 인터럽트 핸들러) 은 응답 할 수 있습니다. HMI 알람을 생성하여 부재 모듈에 안전한 출력 값을 대체합니다.또는 다른 모든 I/O를 위해 스테이션이 계속 작동하는 동안 이벤트 로깅.

대체 모듈이 삽입되면 BM 240이 그 존재를 감지하고 모듈의 뒷면 연결을 재설립합니다.

인터페이스 모듈은 또 다른 OB82 인터럽트를 통해 다시 삽입을 보고하고, 그 모듈의 주소를 위한 정상적인 I/O 교환이 재개됩니다.

PROFIBUS 및 PROFINET 시스템에서 ET 200M

ET 200M는 Siemens 분산 I/O 시스템 중에서 특이한 것으로 SIMATIC S7-300 신호 모듈의 전체 범위를 받아들이고 ET 200 특수한 모듈 범위를 허용하지 않습니다.

동일한 디지털 입력 모듈 (6ES7321-1BH02-0AA0), 아날로그 입력 모듈 (6ES7331-7KF02-0AB0),또는 S7-300 중앙 래크에 연결되는 기능 모듈은 PROFIBUS 또는 PROFINET의 ET 200M 스테이션에 동일하게 연결됩니다..

이 공통점은 중요한 엔지니어링 및 유지 보수 장점을 제공합니다: 한 예비 모듈 인벤토리는 중앙 랙과 모든 분산 된 ET 200M 스테이션 모두에 서비스를 제공합니다.

The BM 240 extends this compatibility advantage to maintenance operations — the hot-swap capability it provides works with any 40mm-wide S7-300 signal module without modification or special configuration왜냐하면 모듈과 버스 인터페이스는 S7-300 표준 부품이기 때문입니다.

버스 모듈을 갖춘 ET 200M 역 계획

ET 200M 역의 모든 모듈 위치에는 버스 모듈이 필요하지 않습니다.버스 모듈은 일반적으로 오류가 발생할 수 있는 필드 배선에 연결되는 I/O 모듈에 대해 지정됩니다., 모터 스타터 모듈, 접촉 마모를 가진 릴레이 출력 모듈) 및 계획 된 종료없이 생산 중에 교체 할 수있는 모듈.

ET 200M 스테이션은 표준 직착 위치와 BM 240 위치를 혼합 할 수 있습니다. 직착 위치에 있는 모듈은 핫스변이 할 수 없으며 BM 240 위치에 있는 모듈은 할 수 있습니다.STEP 7 또는 TIA 포털의 역 레이아웃은 각 슬롯을 직접 장착되거나 버스 모듈으로 호스팅된 것으로 식별합니다., 그리고 I/O 주소는 그에 따라 할당됩니다.

The BM 240 itself occupies 80mm of mounting rail length (installed) and the two hosted modules occupy their normal 40mm each — the total footprint per BM 240 pair is 80 + 40 + 40 = 160mm versus the 80mm for two direct-mount modules, 80mm 폭의 벌금이 역철도 길이 계산에 포함되어야 합니다.

FAQ

Q1: BM 240은 STEP 7 또는 TIA 포털에서 특별한 구성이 필요합니까?

예. BM 240에 호스팅된 각 모듈 위치는 STEP 7 (HW Config) 또는 TIA 포털에서 ET 200M 스테이션의 하드웨어 구성에서 명시적으로 "핫스변 슬롯"으로 정의되어야 합니다.구성 도구는 이것을 모듈 슬롯 속성으로 나타냅니다..

인터페이스 모듈 (IM 153-x) 은 활성 버스 모듈 기능을 지원해야 합니다. 모든 ET 200M 인터페이스 모듈이 핫스변을 지원하지 않습니다.스테이션 설계에 BM 240 모듈을 지정하기 전에 인터페이스 모듈 호환성을 확인.

일단 구성되면, 시스템은 자동으로 삽입/취소 인터럽트를 생성하고 해당 슬롯에 대한 OB82 알림을 처리합니다.

Q2: 어떤 ET 200M 인터페이스 모듈이 BM 240과 호환됩니까?

핫스변 기능은 IM 153-2 (6ES7153-2BAxx-0XB0 시리즈) 및 IM 153-4 PN (6ES7153-4AA01-0XB0) 인터페이스 모듈에서 지원됩니다.

오래된 IM 153-1은 활성 버스 모듈 동작을 지원하지 않습니다.

새로운 역 디자인에서 버스 모듈을 지정하기 전에 항상 ET 200M 설명서 (A5E00427077-xx) 에 있는 BM 240 호환성 행렬에 대한 특정 IM 153 변수와 그것의 펌웨어 버전을 확인합니다..

Q3: 본래 버스 모듈 없이 건설된 기존 ET 200M 역에 BM 240을 추가할 수 있습니까?

기존 역에 BM 240 모듈을 추가하려면 기계적인 재작업이 필요합니다. 영향을받는 모듈 슬롯은 역의 DIN 철도 버스 연결선에서 제거되어야하며 BM 240이 설치되어야합니다.그리고 BM 240 소켓에 다시 설치된 호스트 모듈.

역의 STEP 7 하드웨어 구성은 새로운 슬롯 배열을 반영하도록 업데이트되어야 합니다. 이 변경은 계획된 유지 보수 종료 중에 가장 잘 수행됩니다.역은 기계적으로 모듈 위치를 재배치하기 위해 전원을 꺼야 하기 때문에.

Q4: 모듈이 BM 240 슬롯에서 제거되면 어떻게 될까요? 나머지 역이 계속 작동합니까?

네, BM 240의 내부 버스 브릿지는 호스트 모듈이 제거되면 역의 다른 모든 모듈에 대한 배후 플레인 버스 연속성을 유지합니다.

ET 200M 인터페이스 모듈은 진단 인터럽트 (S7 프로그램에서 OB82) 를 통해 제거를 보고합니다.

제거된 모듈에 기본으로 연결된 출력은 구성된 안전 상태로 (일반적으로 디지털 출력에서는 0V 또는 아날로그 출력에서는 파라미터화된 재발값)

역 내의 다른 모든 모듈들, 즉 직접 장착된 것과 다른 BM 240 슬롯에 있는 모든 모듈들, 전체적으로 정상적으로 작동합니다.

Q5: BM 240 (6ES7195-7HB00-0XA0) 와 BM 480 (6ES7195-7HF00-0XA0) 의 차이점은 무엇입니까?

BM 240에는 40mm 폭의 두 개의 표준 S7-300 신호 모듈이 있으며 설치된 레일 길이 80mm를 차지합니다.

BM 480는 80mm 폭의 하나의 모듈 (또는 두 개의 40mm 모듈, depending on configuration) and is the correct choice for 80mm-wide ET 200M-specific modules such as the SM 331 8AI (6ES7331-7KF02-0AB0 at 40mm) or for function modules and communications processors that may be in the 80mm format.

40mm 및 80mm 모듈이 혼합된 스테이션을 지정할 때, 각 모듈의 너비와 일치하는 BM 변종을 각 위치에서 핫스프레이를 필요로 한다.
