| 원래 장소 | 프랑스 |
| 브랜드 이름 | SIMENS |
| 인증 | CE ROHS |

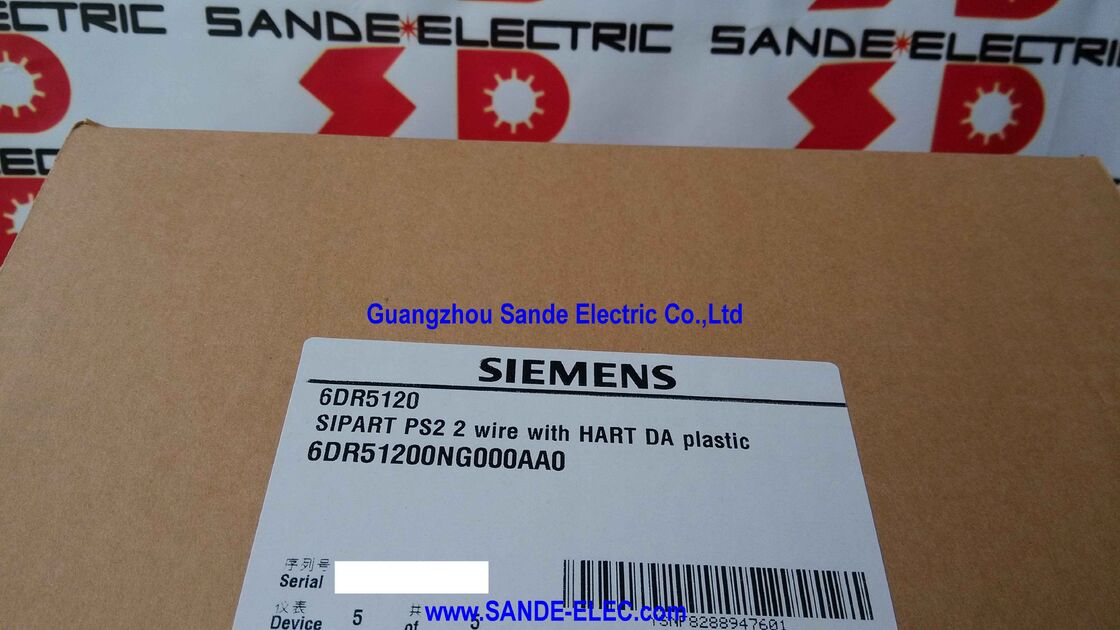

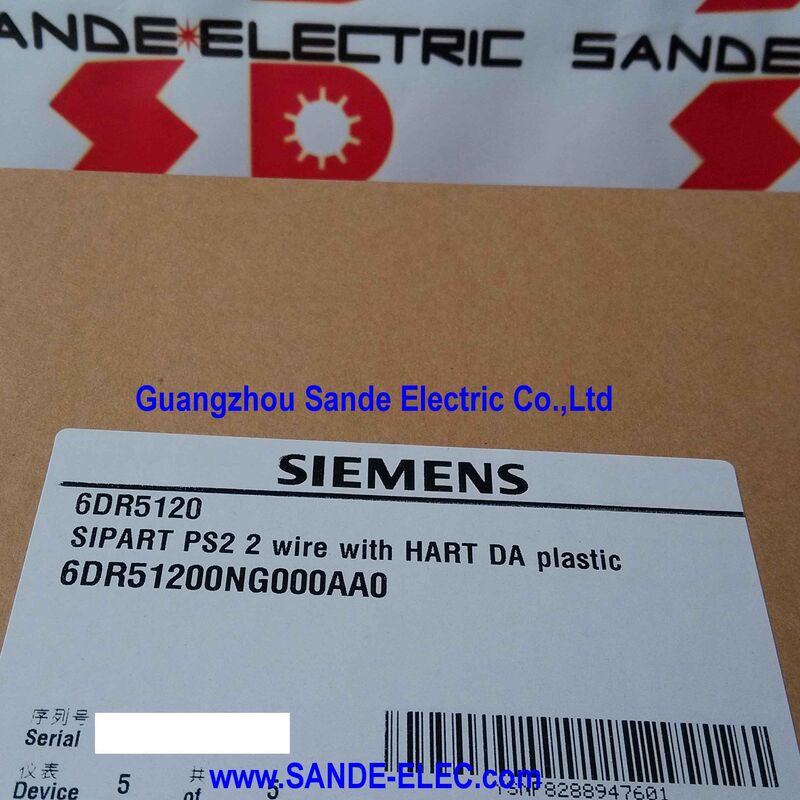

| 모델 번호 | 6DR5120-0NG00-0AA0 |
Siemens 6DR5120-0NG00-0AA0 는 표준 4–20mA 2선 루프를 통해 HART 디지털 통신을 지원하는 이중 작동 공압 액추에이터용으로 구성된 SIPART PS2 스마트 전자 공압 포지셔너입니다.
이 제품은 공정 자동화에서 가장 널리 사용되는 포지셔너 변형 중 하나입니다. HART 프로토콜과 결합된 이중 작동 출력은 개방 및 폐쇄 움직임 모두에 공압 구동이 필요한 대부분의 제어 밸브 설치(스프링 리턴 단동 액추에이터와 반대)와 핸드헬드 통신 장치 또는 자산 관리 시스템으로의 디지털 통신이 표준 현장 요구 사항인 경우를 다룹니다.
SIPART PS2 시리즈는 수십 년 동안 공정 플랜트에서 사용되어 왔으며, 엄격한 위치 결정 정확도, 수동 스팬 또는 제로 조정 없이 포지셔너를 액추에이터에 적응시키는 자체 보정 루틴, 그리고 시간이 지남에 따라 밸브 및 액추에이터 상태를 추적하는 광범위한 진단 패키지로 높이 평가받고 있습니다.
이 부품 번호의 특정 변형(폴리카보네이트 인클로저, M20×1.5 전기 연결, G 1/4 공압 연결, 고정형 슬립 클러치)은 비방폭 지역 설치를 위한 표준 유럽 나사 구성입니다.
피드백 샤프트의 고정형 슬립 클러치는 설치 및 유지 보수에 영향을 미치는 실용적인 세부 사항입니다.
피드백 샤프트는 액추에이터 위치를 포지셔너의 내부 전위차계로 전달합니다.
클러치는 액추에이터 움직임이 포지셔너의 기계적 이동 한계를 초과하는 경우 피드백 커플링이 미끄러지도록 하여, 밸브 또는 액추에이터가 포지셔너의 피드백 메커니즘보다 먼저 하드 스톱에 도달하는 경우 위치 센서의 기계적 손상을 방지합니다.
"고정형" 특성은 올바른 범위가 설정되면 클러치를 제 위치에 잠글 수 있어, 그렇지 않으면 제어 히스테리시스를 유발할 수 있는 피드백의 유격을 제거합니다.
폴리카보네이트 인클로저(Macrolon)는 IP66 보호 기능(방진 및 강력한 물줄기에 대한 내성)과 NEMA 4X 동등성을 제공합니다.
석유화학, 화학, 수처리 및 일반 공정 플랜트에서 폭발 위험이 없는 일반적인 지상 공정 설치의 경우 폴리카보네이트 변형이 표준 선택입니다. 알루미늄 버전보다 가볍고 현장에서 작업하기가 더 쉽습니다.
| 매개변수 | 값 |
|---|---|
| 액추에이터 유형 | 이중 작동 공압 |
| 입력 신호 | 4–20mA, 2선 |
| 디지털 프로토콜 | HART |
| 인클로저 | 폴리카보네이트 IP66 / NEMA 4X |
| 전기 연결 | M20×1.5 |
| 공압 연결 | G 1/4 |
| 피드백 | 고정형 슬립 클러치 |
| 선형 스트로크 범위 | 3–130mm (요청 시 최대 200mm) |
| 부분 회전 범위 | 30°–100° |
| 최대 공급 압력 | 7 bar (101.5 PSI) |
| 폭발 방지 | 없음 |
| 한계 모니터 | 포함되지 않음 |
| 소프트웨어 | SIMATIC PDM / HART 통신 장치 |
6DR5120-0NG00-0AA0 사양의 "이중 작동" 표시는 공압 출력 배열을 설명합니다. 포지셔너는 이중 작동 액추에이터의 개방 및 폐쇄 챔버 모두에 조절된 공기 압력을 공급하여 능동적인 공압력을 통해 양방향으로 움직임을 제어합니다.
이는 한 방향은 공기 압력으로, 다른 방향은 압축 스프링으로 구동되는 단동(스프링 리턴) 액추에이터와 대조됩니다.
이중 작동 액추에이터는 스프링 리턴 설계에 비해 여러 가지 응용 이점을 제공합니다. 양방향으로 더 높은 추력 또는 토크를 제공할 수 있으며, 스프링 성능 저하로 인한 안전 기능 저하에 영향을 받지 않으며, 액추에이터의 물리적 크기 제약으로 인해 필요한 힘의 스프링 팩을 수용할 수 없는 경우 사양을 지정할 수 있습니다.
양방향으로 플러그 또는 디스크를 이동시키는 데 상당한 힘이 필요한 대형 밸브의 경우 이중 작동이 표준 액추에이터 아키텍처입니다.
특정 부품 번호 6DR5120-0NG00-0AA0은 이중 작동용입니다(접미사 "NG"는 슬립 클러치 및 M20×1.5 연결이 있는 이중 작동 폴리카보네이트를 나타냅니다). 스프링 리턴(단동) 액추에이터용으로 사양을 지정하는 사용자는 주문 전에 올바른 접미사 코드를 확인해야 합니다. 단동 변형은 다른 접미사 코드를 가지며 공압 출력 회로가 내부적으로 다릅니다.
4–20mA 루프를 통한 HART 통신을 통해 HART 핸드헬드 통신 장치(예: Emerson 475 Field Communicator) 또는 Siemens 자체 SIMATIC PDM(Process Device Manager)을 포함한 자산 관리 소프트웨어를 사용하여 포지셔너의 진단, 구성 매개변수 및 작동 데이터에 원격으로 액세스할 수 있습니다.
SIMATIC PDM에서 운영자는 포지셔너의 현재 위치, 설정값 및 편차를 실시간으로 읽을 수 있습니다. 제어 밸브의 이동 누적, 제로 포인트 드리프트 및 응답 시간 기록을 검토할 수 있습니다. 밸브를 오프라인으로 전환하지 않고 밸브 움직임을 확인하기 위해 전체 스트로크 테스트(FST) 및 부분 스트로크 테스트(PST)를 실행할 수 있습니다. 공압 액추에이터의 동적 동작을 특성화하는 단계 응답 진단에 액세스할 수 있습니다. 데드 밴드, 타이트 클로즈 기능, 분할 범위 설정 및 설정값 특성화 곡선과 같은 모든 내부 매개변수를 구성할 수 있습니다.
이러한 진단 깊이는 공정 플랜트에서 SIPART PS2 포지셔너를 사양하는 주요 이유 중 하나입니다. HART 데이터는 예측 유지 보수를 가능하게 하는 밸브 상태에 대한 지속적인 평가를 제공하여 반응적 고장 대응 대신 사용됩니다.
SIPART PS2의 가장 운영적으로 가치 있는 기능 중 하나는 자동 초기화 루틴입니다. 설치 및 전원 공급 후 포지셔너에 AUTO(자동 보정)를 실행하도록 명령할 수 있으며, 이 동안 포지셔너는 다음을 수행합니다:
전체 루틴은 일반적으로 몇 분 안에 완료됩니다. 수동 스팬 및 제로 조정 전위차계는 필요하지 않습니다. 포지셔너는 자동 이동 측정에서 이러한 값을 계산적으로 결정합니다.
고장난 포지셔너를 교체하는 유지 보수 팀의 경우 이 자동 보정은 새 장치를 서비스에 투입하는 데 필요한 시간을 크게 단축합니다.
Q1: 이 포지셔너는 이중 작동 액추에이터용으로 사양되었습니다. 공압 출력 포트 중 하나를 사용하지 않음으로써 단동(스프링 리턴) 액추에이터에 연결할 수 있습니까?
아니요. 이중 작동 변형의 내부 공압 회로는 두 개의 공압 출력을 위해 특별히 설계되었습니다.
제어 알고리즘은 두 챔버 모두 공압으로 구동된다고 가정합니다.
스프링 리턴 액추에이터의 경우 단동 변형을 사양해야 합니다. 내부 회로는 공압 출력을 다르게 라우팅하며, 전기 전원 손실 시 안전 기능 해제 로직은 단동 구성에서만 올바르게 작동합니다.
Q2: 고정형 슬립 클러치가 주요 기능으로 언급되었습니다. 설치 중에 어떻게 설정됩니까?
포지셔너를 액추에이터에 장착한 후, 피드백 샤프트 커플링은 액추에이터의 이동 표시 핀 또는 요크 암에 연결됩니다.
액추에이터를 중간 스트로크 위치에 놓고 잠금 메커니즘을 조여 클러치를 결합하면, 액추에이터의 실제 위치에 해당하는 위치에 피드백 샤프트가 고정됩니다. 그러면 클러치는 액추에이터의 전체 이동 범위에서 정확한 위치 피드백을 전달합니다.
액추에이터가 하드 기계적 스톱에 도달하면 클러치는 과도한 힘을 내부 전위차계로 전달하는 대신 미끄러집니다.
SIPART PS2 작동 설명서에는 특정 클러치 결합 절차가 제공됩니다.
Q3: 6DR5120-0NG00-0AA0의 폴리카보네이트(Macrolon) 인클로저는 직사광선에 노출되는 실외 사용에 적합합니까?
폴리카보네이트는 장기간의 UV 노출로 인해 성능이 저하될 수 있으며, 이는 수년간의 실외 사용으로 인해 취성이 생기고 색상이 변할 수 있습니다.
실외 설치의 경우 Siemens는 폴리카보네이트 인클로저의 UV 안정화 변형, 적절한 햇빛 차폐 또는 알루미늄 하우징 변형을 권장합니다.
IP66 등급은 UV 문제와 관계없이 비와 물줄기로부터 보호하지만, 고 UV 실외 환경에서 인클로저의 장기적인 기계적 무결성은 이러한 설치에서 알루미늄을 선호하는 일반적인 고려 사항입니다.
Q4: 포지셔너가 4–20mA 루프에서 필요로 하는 최소 전기 공급 전류는 얼마입니까?
2선 구성의 SIPART PS2는 루프 전원 장치입니다. 즉, 4–20mA 전류 루프 자체에서 전기 작동 전원을 끌어옵니다.
포지셔너가 작동을 유지하는 데 필요한 최소 전류는 약 3.6mA이며, 이는 설정값 신호의 하한값인 4mA보다 약간 낮습니다.
이는 포지셔너가 설정값이 최소값(4mA)일 때도 작동 상태를 유지하며, 나머지 3.6mA가 작동 전원을 제공한다는 것을 의미합니다.
루프 공급 장치는 SIPART PS2 작동 설명서에 명시된 대로 모든 루프 전류 값에서 필요한 전압을 루프 저항에 걸쳐 유지할 수 있어야 합니다.
Q5: SIMATIC PDM 소프트웨어 없이 HART 핸드헬드 통신 장치에서 부분 스트로크 테스트(PST)를 시작할 수 있습니까?
예. SIPART PS2 HART 장치 설명(DD)에는 부분 스트로크 테스트 기능이 포함되어 있으며, SIPART PS2 DD 파일을 로드한 HART 호환 통신 장치에서 시작할 수 있습니다.
통신 장치는 현재 위치를 표시하고, 스트로크 매개변수를 설정할 수 있으며, 테스트를 시작하고 결과를 기록합니다. SIMATIC PDM은 기본 진단 액세스에는 필요하지 않지만, 핸드헬드 통신 장치가 제공하지 않는 기록 데이터 로깅 및 보고서 생성을 위한 더 풍부한 인터페이스를 제공합니다.
