| 원래 장소 | 독일 |
| 브랜드 이름 | SIMENS |
| 인증 | CE ROHS |
| 모델 번호 | 6AV6647-OAE11-3AX0 |

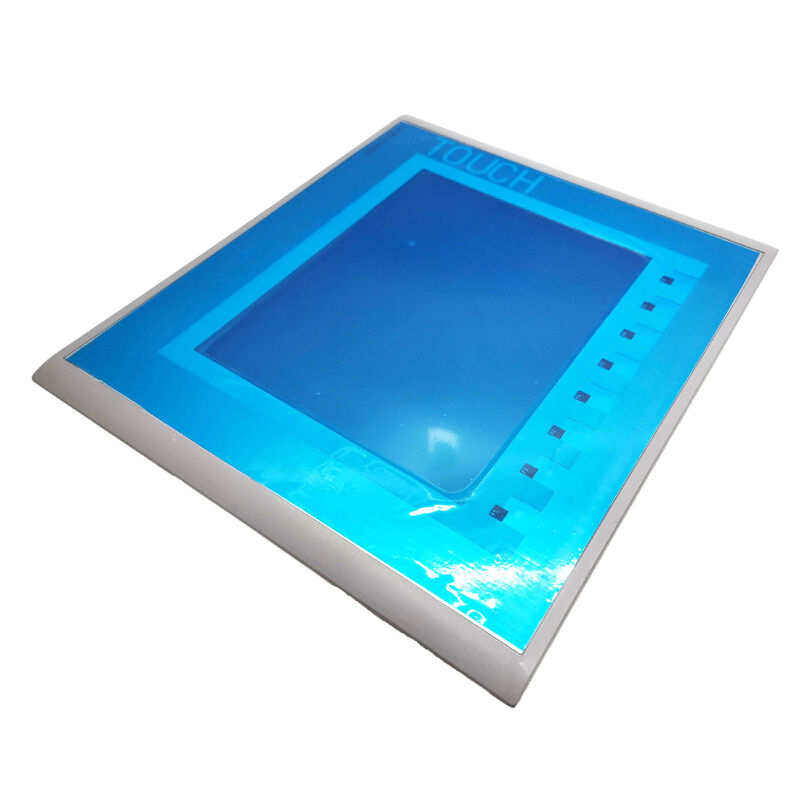

Siemens 6AV6647-0AE11-3AX0은Siemens 6AV6647-0AE11-3AX0은 Siemens의 SIMATIC Basic Panel 제품군에 속하는 KTP1000 Basic Color DP로, 컬러 디스플레이와 터치 및 키 조작이 모두 필요하며 MPI 또는 PROFIBUS DP 기반 PLC 시스템에 연결해야 하는 산업용 운전반을 위해 설계된 10.4인치 휴먼-머신 인터페이스 패널입니다.
이 제품은 KTP1000 Basic 시리즈의 PROFIBUS DP 버전이며, 해당 PROFINET 버전은 다른 부품 번호를 가집니다.
패널 명칭의 "Basic"은 SIMATIC HMI 계층 구조에서의 위치를 반영합니다. Siemens 패널 포트폴리오의 엔트리 티어를 차지하며 Comfort Panel 제품군보다 하위에 있지만, WinCC 소프트웨어 툴체인을 공유하는 구성 환경을 통해 공정 값 표시, 알람 표시, 레시피 관리, 보고 및 추세와 같이 대부분의 기계 레벨 운전반에 필요한 핵심 HMI 기능을 제공합니다.
이 공유 구성 접근 방식을 통해 KTP1000 Basic에서 시작된 프로젝트는 요구 사항이 증가할 경우 비교적 적은 재작업으로 Comfort Panel로 화면 디자인을 상향 마이그레이션할 수 있습니다.
10.4인치 크기의 KTP1000은 컨베이어 시스템의 구역 상태, 포장 기계의 제품 수 및 속도, 또는 공작 기계의 축 위치 및 프로그램 상태와 같이 여러 공정 값을 동시에 확인해야 하는 기계 제어 패널에 자연스럽게 통합됩니다. 여러 화면을 스크롤할 필요 없이 말입니다.
이 디스플레이 크기에서의 640×480 픽셀 해상도는 패널의 공장 설정 이상의 추가 디스플레이 밝기 없이 일반적인 산업 환경 조명에서 편안한 텍스트 및 그래픽 가독성을 제공합니다.
디스플레이 하단의 8개 소프트키 행과 디스플레이 자체의 전체 터치스크린 기능을 결합하여 운전반에 대한 두 가지 상호 작용 모드를 제공합니다.
키패드 조작은 장갑을 착용하는 환경이나 진동으로 인해 정밀한 터치가 어려운 경우에 선호됩니다. 터치스크린 상호 작용은 운전반 접근 조건이 깨끗하고 안정적일 때 매개변수 입력 및 탐색에 더 빠릅니다.
어떤 모드든 독립적으로 전체 인터페이스를 제어할 수 있습니다.
| 매개변수 | 값 |
|---|---|
| 디스플레이 | 10.4" TFT 컬러 |
| 해상도 | 640×480 픽셀 |
| 색상 | 256 |
| 디스플레이 영역 | 211.2mm × 158.4mm |
| 조작 | 키 + 터치 (하이브리드) |
| 소프트키 | 8 |
| 인터페이스 | MPI / PROFIBUS DP |
| 전원 공급 장치 | 24V DC, 1A |
| 치수 (가로×세로×깊이) | 335×275×60mm |
| 컷아웃 | 299×227mm |
| 전면 / 후면 IP | IP65 / IP20 |
| 작동 온도 | 0–50°C (수직) |
| 보관 온도 | –20 ~ +60°C |
| 무게 | ~2.27 kg |
| 백라이트 MTBF | 25°C에서 50,000시간 |
| 구성 소프트웨어 | WinCC Flexible 2008 SP2 / WinCC Basic V11 |
-0AE11 접미사는 KTP1000의 MPI/PROFIBUS DP 통신 변형을 나타냅니다. 두 프로토콜 모두 패널의 동일한 물리적 RS 485 커넥터를 공유하며, 프로토콜은 패널 구성에서 선택됩니다.
이 듀얼 프로토콜 물리적 인터페이스는 Siemens의 Basic Panel DP 제품군 전반에 걸쳐 일반적이며, 구형 MPI 기반 프로그래밍 및 통신 모델(S7-300 CPU와 함께 사용)과 분산 I/O 연결의 표준이 된 PROFIBUS DP 필드버스 아키텍처 간의 전환 기간을 반영합니다.
실제 설치 측면에서 S7-300 CPU를 실행하는 대부분의 기계는 구성 및 런타임 통신을 위해 CPU의 MPI 포트에 MPI를 통해 KTP1000 DP를 연결합니다. HMI가 I/O 장치와 함께 PROFIBUS 네트워크에 있어야 하는 더 복잡한 아키텍처를 가진 기계는 패널을 CPU의 DP 인터페이스에 PROFIBUS 마스터로 연결할 수 있습니다.
이 커넥터에서도 사용 가능한 RS 422 인터페이스는 Modbus를 직렬 프로토콜로 사용하는 타사 컨트롤러와의 Modbus RTU 통신을 가능하게 합니다.
이는 HMI가 비-Siemens PLC 시스템의 운전반 인터페이스 역할을 하는 다중 공급업체 기계 설치에 사용됩니다.
6AV6647-0AE11-3AX0은 WinCC Flexible 시대에 출시되었으며, 주요 구성 소프트웨어는 WinCC Flexible 2008 SP2 Compact 이상입니다.
초기 TIA Portal(STEP 7 Basic V11, WinCC Basic V11)에서도 구성할 수 있지만, 후기 버전으로의 TIA Portal 마이그레이션은 DP 인터페이스 KTP1000 Basic을 TIA 네이티브 패널로 대체하는 KTP 패널 새로고침 주기를 도입했습니다.
KTP1000 DP용 WinCC Flexible으로 구성된 프로젝트는 현재 세대 패널로 하드웨어 업그레이드를 수행할 경우 TIA Portal WinCC로 마이그레이션할 수 있으며, TIA Portal 마이그레이션 도구를 사용하여 화면 디자인, 알람 구성 및 레시피 데이터를 보존할 수 있습니다.
패널은 평평한 패널 표면의 컷아웃에 장착되며, 장치와 함께 제공되는 장착 클립으로 고정됩니다.
컷아웃 치수는 299mm × 227mm입니다. 컷아웃에서의 최대 패널 재질 두께는 4mm입니다.
전면의 IP65 등급은 패널의 디스플레이와 베젤이 먼지 유입 및 물 분사에 대해 밀봉되어 있음을 의미합니다. 이는 냉각수 분사, 세척수 또는 먼지가 많은 가공 환경에 노출되는 기계 운전반의 표준입니다.
후면(IP20)은 액체 또는 전도성 먼지에 노출되도록 설계되지 않았습니다.
수직 설치는 0 ~ 50°C 작동 온도 범위에 대한 지정된 방향입니다.
수직에서 최대 35°까지 각도로 장착할 경우 작동 온도 범위가 줄어들 수 있습니다. 비수직 장착 각도에서의 성능 저하 곡선은 패널의 설치 설명서를 참조하십시오.
Q1: KTP1000 Basic Color DP는 2022년 10월에 단종되었습니다. 권장되는 현재 세대 대체품은 무엇입니까?
Siemens의 현재 KTP1000 Basic Color DP 대체품은 필요한 인터페이스에 따라 SIMATIC HMI Basic Panel Generation 2 또는 KTP1000 Basic PN 시리즈에 속합니다.
PROFIBUS DP 연결의 경우, 현재 Siemens 권장 사항은 인터페이스 변환기 또는 PROFINET으로의 마이그레이션을 포함합니다. 현재 세대 Basic Panel은 PROFINET 통신에 중점을 두기 때문입니다.
직접 대체품 소싱의 경우, 애프터마켓에서 폐기된 기계에서 테스트된 KTP1000 DP 장치를 구할 수 있습니다.
Q2: KTP1000 DP는 동일한 MPI 네트워크에서 여러 PLC와 동시에 통신할 수 있습니까?
MPI 네트워크에서 KTP1000은 기본 컨트롤러로 지정된 PLC CPU와 통신하도록 구성할 수 있습니다.
MPI는 여러 노드를 허용하는 멀티포인트 버스이지만, KTP1000 Basic 패널은 한 번에 하나의 구성된 PLC와 통신을 유지하는 단일 마스터 HMI 장치로 설계되었습니다.
다중 컨트롤러 애플리케이션의 경우, 별도의 화면 객체를 다른 컨트롤러의 태그에 연결할 수 있지만, 이는 WinCC Flexible에서 신중한 구성이 필요하며 MPI 네트워크의 통신 지연 시간 제약에 따라 달라집니다.
Q3: 패널의 백라이트 MTBF는 50,000시간입니다. 이것은 운영상 무엇을 의미합니까?
25°C에서의 50,000시간은 해당 기준 온도에서의 LED 백라이트의 통계적 평균 고장 간격입니다. 25°C 이상의 일반적인 기계 작동 온도에서는 MTBF가 감소합니다.
연속 24/7 작동 시 50,000시간은 백라이트가 통계적으로 신뢰성 중간점에 도달하기까지 약 5.7년의 작동 시간을 나타냅니다.
실제로는 백라이트 디밍은 점진적인 과정이며, 고장 후의 반응적 교체보다는 고장 전에 계획된 유지보수 교체가 중요한 운전반에 권장되는 접근 방식입니다.
Q4: 이 패널을 햇빛 가독성이 필요한 실외 애플리케이션에 사용할 수 있습니까?
KTP1000 Basic Color DP는 실내 산업 설치용으로 설계되었습니다. 256색 TFT 디스플레이는 고휘도 유형이 아니며, 직사광선은 가독성을 저하시키는 상당한 반사 눈부심을 유발합니다.
실외 설치에는 패널 위에 햇빛 가리개/후드를 사용하거나, 반사 방지 화면 보호기를 사용하거나, 더 높은 밝기의 디스플레이 변형이 필요합니다.
IP65 전면 등급은 비와 먼지에 대한 보호 기능을 제공하지만, 디스플레이 밝기가 실외 사용의 제한 요인입니다.
Q5: KTP1000 Basic 패널은 동시에 몇 개의 알람 메시지를 처리할 수 있습니까?
KTP1000 Basic 패널은 WinCC Flexible 구성을 통해 알람 처리를 지원합니다. Basic 패널 아키텍처에서 알람 버퍼 크기와 동시 활성 알람 수는 이 장치 클래스에 대한 WinCC Flexible에 정의된 구성 제한에 의해 결정됩니다.
프로젝트 컴파일러는 알람 구성이 장치의 메모리 또는 처리 제한을 초과하는 경우 이를 나타냅니다.
긴 기록 버퍼를 갖춘 광범위한 알람 관리가 필요한 애플리케이션의 경우, SIMATIC Comfort Panel 제품군은 더 큰 알람 버퍼 용량과 더 정교한 알람 관리 기능을 제공합니다.
