6AV6647-0AC11-3AX1 | SIMATIC KTP600 기본 컬러 DP -- 5.7" TFT / 256 색상 / PROFIBUS DP / 24VDC / 터치 + 키 작동
KTP600 - 컴팩트 PROFIBUS 연결 HMI의 진입점

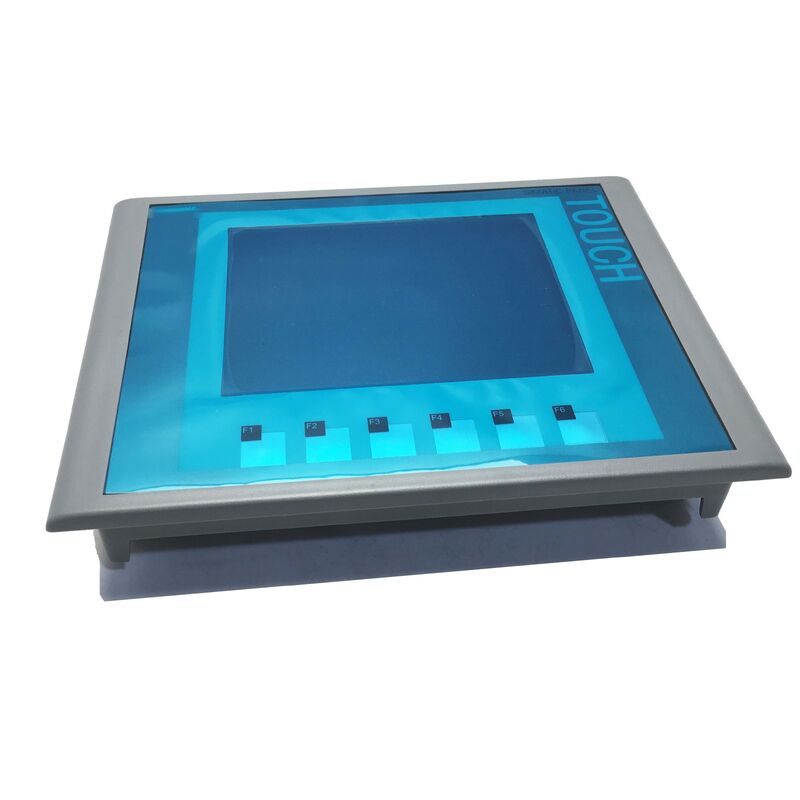

SIMATIC KTP600 Basic Color DP는 PROFIBUS DP 기반 제어 시스템의 기계 수준 시각화를 위해 설계된 소형 운영자 패널입니다. "KTP" 지정은 이중 입력 설계를 반영합니다. 패널은 TFT 화면의 터치 입력과 물리적 기능 키 누름을 모두 허용합니다. 디스플레이 아래의 6개 기능 키는 물리적 제어를 선호하거나 장갑을 낀 환경에서 작업하는 운영자를 위해 촉각 버튼 입력을 제공합니다.
PROFIBUS DP 인터페이스는 PROFIBUS 네트워크에 직접 연결되므로 패널이 모든 DP 마스터(SIMATIC S7-300, S7-400 또는 호환 DP 슬레이브)와 통신할 수 있습니다. 추가 네트워크 게이트웨이가 필요하지 않습니다. 패널은 I/O 장치 및 드라이브와 함께 PROFIBUS 링의 노드가 됩니다.
주요 사양
매개변수
값
표시하다
5.7인치 TFT
해결
QVGA 320×240
그림 물감
256
표시 영역
115.2×86.4mm
인터페이스
터치 + 6개 기능 키
회로망
프로피버스 DP
공급
24VDC(19.2-28.8V)
현재의
0.35A 정격
유입(I²t)
0.5A²*s
256색의 5.7" TFT - 기계 패널을 위한 컴팩트한 시각화
5.7인치 TFT 화면은 패널 뒤의 깊이가 최소인 표준 기계 제어 캐비닛 패널 컷아웃에 맞습니다. 너비 115.2mm, 높이 86.4mm의 활성 디스플레이 영역은 전체 산업용 PC 크기를 열지 않고도 상태 화면, 알람 표시 및 매개변수 입력을 할 수 있을 만큼 충분히 큽니다.
256색 TFT는 대부분의 기계 HMI 애플리케이션에 대해 충분한 색상 차별화를 통해 프로세스 그래픽, 경보 상태 표시기 및 추세 디스플레이를 렌더링합니다. 이전에 문자 디스플레이 패널이나 레거시 흑백 HMI를 사용했던 설치의 경우 KTP600은 동일한 패널 공간 내에서 정보 밀도와 가독성이 크게 향상되었습니다.
응용 시나리오
SIMATIC S7-300 기계 제어판:생산 기계는 PROFIBUS DP가 포함된 S7-300을 사용합니다. 6AV6647-0AC11-3AX1은 로컬 운영자 패널로 연결되어 시작/중지/재설정 작업을 위한 기능 키와 함께 현재 배치 카운트, 기계 속도 및 활성 알람을 표시합니다.
레거시 HMI 교체:이전 PROFIBUS 연결 텍스트 디스플레이 패널을 실행하는 공작 기계에는 HMI 업그레이드가 필요합니다. KTP600은 동일한 컷아웃의 기존 패널을 SIMATIC WinCC 유연한으로 대체하여 원래 화면 레이아웃을 다시 만들고 그래픽 추세 디스플레이를 추가합니다.
분산형 PROFIBUS 스테이션:여러 KTP600 패널은 서로 다른 기계 섹션의 동일한 PROFIBUS DP 네트워크에 연결됩니다. 각 패널은 동일한 DP 케이블 인프라를 공유하면서 해당 섹션에 대한 관련 PLC 데이터를 처리합니다.
자주 묻는 질문
Q1: KTP600 기본 컬러 DP(6AV6647-0AC11-3AX1)와 호환되는 구성 소프트웨어는 무엇입니까?
SIMATIC WinCC 유연한(컴팩트 또는 표준)은 이 패널 생성을 위한 표준 구성 도구입니다. 프로젝트는 PC에서 생성되며 USB 케이블 또는 MPI/PROFIBUS 프로그래밍 연결을 통해 패널에 다운로드됩니다. 또는 WinCC(V11 이상)가 포함된 TIA Portal은 이전 패널 구성에서의 마이그레이션을 지원합니다. 패널에 설치된 특정 펌웨어 버전에 대한 WinCC 유연한 시스템 요구사항을 확인하십시오.
Q2: KTP600 Basic Color DP를 EtherNet/IP 또는 PROFINET 네트워크에 연결할 수 있습니까?
아니요. "DP" 지정은 이 패널의 유일한 네트워크 인터페이스가 PROFIBUS DP임을 나타냅니다. PROFINET 또는 산업용 이더넷 포트가 없습니다. 이더넷으로 연결된 HMI 애플리케이션의 경우 PROFINET 접미사가 있는 다른 KTP 변형(예: KTP600 기본 색상 PN)이 필요합니다. DP 버전을 이더넷 네트워크에 연결하려면 외부 게이트웨이 또는 브리징 장치가 필요합니다.
Q3: KTP600에 있는 6개의 물리적 키의 기능은 무엇입니까?
TFT 화면 아래의 6개 기능 키(F1-F6)는 HMI 프로젝트에서 구성 가능합니다. 각 키에는 시작, 중지, 확인, 탐색 또는 사용자 정의 애플리케이션 기능 등의 기능이 할당될 수 있습니다. 순간 동작 또는 래칭 동작으로 프로그래밍할 수 있습니다. 물리적 특성으로 인해 산업용 장갑을 사용하는 작업자나 터치스크린 입력보다 버튼 누름의 촉각 확인이 선호되는 응용 분야에 적합합니다.
Q4: 전원 공급 장치 선택 시 I²t 돌입 정격 0.5A²*s는 무엇을 의미합니까?
I²t 값은 시동 돌입 전류 펄스의 에너지를 나타냅니다. KTP600의 전원이 켜지면 내부 전원 공급 장치는 0.35A 정상 상태로 안정되기 전에 짧은 서지 전류를 끌어옵니다. 전원 공급 장치 또는 회로 보호 장치는 트립이나 과도한 전압 강하 없이 이 0.5A²*s 돌입을 견뎌야 합니다. 대부분의 표준 DIN 레일 24VDC 전원 공급 장치의 경우 0.5A²*s가 정상 한계 내에 있습니다. 여러 패널이 하나의 공급 분기를 공유하는 경우 전원 공급 장치의 돌입 허용 오차를 확인하십시오.
Q5: KTP600 기본 컬러 DP와 KTP600 기본 컬러 PN의 차이점은 무엇입니까?
KTP600 기본 색상의 DP(PROFIBUS DP) 및 PN(PROFINET) 변형은 디스플레이와 키 레이아웃이 동일한 물리적으로 유사한 5.7인치 TFT 패널입니다. 중요한 차이점은 네트워크 인터페이스입니다. DP 변형(6AV6647-0AC11-3AX1)은 PROFIBUS DP 네트워크에 연결됩니다. PN 변형은 PROFINET 산업용 이더넷에 연결됩니다. 서로 바꿔 사용할 수 없습니다. 네트워크 인프라와 PLC 통신은 패널 버전과 일치해야 합니다.
