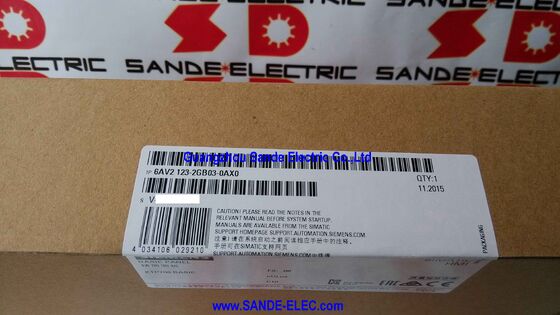

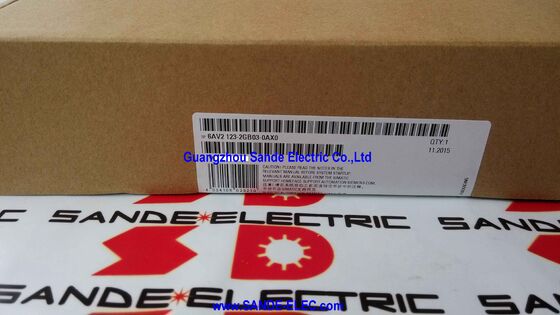

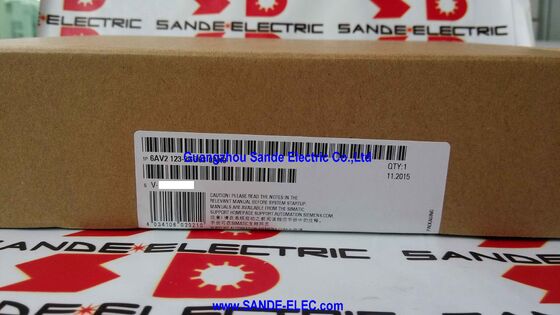

SIMATIC HMI, 기본 패널, 키 및 터치 동작 6AV2123-2GB03-0AX0 6AV2 123-2GB03-0AX0 6AV2123-2GBO3-OAXO

시멘스 6AV2123-2GB03-0AX0∙ SIMATIC HMI KTP700 기본 패널 7인치 TFT / 800×480 / 터치 + 8 키 / PROFINET / 24V DC / IP65

약속 한 것 보다 더 많은 일 을 하는 소형 HMI

6AV2123-2GB03-0AX0은 SIMATIC Basic 패널 라인업의 7인치 엔트리 레벨 HMI인 KTP700 Basic입니다."SIMATIC HMI 가족"의 "입시 수준"은 대상 애플리케이션 클래스에 대한 낮은 용량을 의미하지 않습니다.독립적인 기계, 콤팩트 생산 셀 또는 작은 처리 장치에 대한 KTP700 기본은 필요한 모든 것을 제공합니다.가장 많이 사용되는 작업에 대한 촉각 기능 키, 기계 PLC에 PROFINET 통신, 그리고 전체 기계 시각화 프로젝트를위한 화면, 알람 및 레시피를 저장하기 위해 10 MB의 메모리.

"KTP" 지명은 작동 모드를 코드화합니다: 키와 터치 패널. 터치 스크린은 화면 내비게이션, 데이터 입력 및 그래픽 버튼 누르기를 처리합니다.아래쪽 가장자리에 있는 8개의 기능 키는 조작자에게 가장 중요한 기계 명령어들에 대한 직접적인 물리적 접근을 제공합니다., 중지, 모드 선택 및 경보 확인 ✓ 터치 스크린 메뉴를 탐색하지 않고물리적 기능 키의 촉각 반응은 촉각 단위 패널이 때때로 감지하지 못하는 방식으로 안정적으로 감지됩니다..

PROFINET는 SIMATIC S7-1200, S7-300, S7-400 또는 다른 PROFINET 기능을 갖춘 PLC에 패널을 연결합니다.패널은 또한 Modbus TCP/IP 및 EtherNet/IP를 통해 통신 할 수 있습니다. 같은 RJ45 인터페이스는 세 가지 프로토콜을 모두 처리합니다., 패널에서 네트워크 스위치까지 단일 이더넷 케이블로 배선을 줄입니다.

주요 사양

TIA 포털 통합 WinCC 기본 구성

6AV2123-2GB03-0AX0은 Siemens TIA 포털에서 WinCC Basic V13 또는 더 최신 버전을 사용하여 구성됩니다.TIA 포털의 프로젝트 뷰는 단일 개발 환경에서 PLC 프로그램과 함께 HMI 프로젝트를 관리합니다, 경보 클래스 및 프로젝트 텍스트는 한 번 정의되고 PLC 프로그램과 HMI 화면 모두에서 사용됩니다.

PLC 메모리와 HMI 디스플레이 사이의 통신 변수 매핑은 PLC와 HMI가 동일한 TIA 포털 프로젝트에서 구성되면 자동입니다.

FAQ

Q1: KTP700 Basic는 S7-300 또는 S7-400 PLC와 S7-1200과 통신할 수 있습니까?

KTP700 Basic는 PROFINET을 통해 SIMATIC S7-1200, S7-1500, S7-300, S7-400 PLC와 통신을 지원합니다.또한 Modbus TCP/IP와 EtherNet/IP를 지원하여 Siemens가 아닌 PLC와 통신할 수 있습니다.. PLC 유형은 패널 프로젝트가 생성될 때 TIA 포털의 장치 및 네트워크 보기에서 구성됩니다.

Q2: KTP700 Basic는 수직 설치를 지원합니까?

네. 패널은 수평 (경관) 및 수직 (상화) 방향성을 지원합니다. 표시 콘텐츠 방향성은 WinCC 프로젝트 설정에서 구성됩니다.화면 레이아웃이 물리적 설치와 일치하는지 확인하기 위해 패널이 구성되기 전에 TIA 포털에서 패널의 설치 방향을 확인합니다..

Q3: 6AV2123-2GB03-0AX0에서 사용하는 USB 포트는 무엇입니까?

USB 타입 A 포트는 USB 드라이브를 통해 프로젝트 로딩 (네트워크 연결 없이 패널에 구성된 HMI 프로젝트를 다운로드), 데이터 백업, 펌웨어 업데이트,그리고 바코드 리더나 프린터와 같은 외부 USB 장치에 연결그것은 PLC에 USB 호스트 통신을 제공하지 않습니다.

Q4: KTP700 기본 화면은 어두워졌지만 PLC는 실행됩니다. 무엇을 확인해야합니까?

화면은 전력 절약 모드에 들어갔을 수 있습니다. 화면을 만지거나 함수 키를 누르면 깨집니다.디스플레이가 반응하지 않으면, 패널의 공급 연결 장치에서 24V DC 공급 전압을 확인합니다. 공급이 잘 확인되면 LED 백라이트가 고장 났을 수 있습니다.몇 년 동안 연속적으로 작동하는 패널은 백라이트의 수명이 끝날 수 있습니다..

Q5: 6AV2123-2GB03-0AX0을 구성하기 위해 필요한 최소 TIA 포털 버전은 무엇입니까?

KTP700 베이직 6AV2123-2GB03-0AX0은 WinCC 베이직 V13 또는 STEP 7 베이직 V13을 최소 구성 소프트웨어 버전으로 요구합니다. 후속 TIA 포털 버전 (V14, V15, V16, V17, V18, V19,V20) 또한 호환됩니다.. 이전 TIA 포털 버전 또는 레거시 WinCC 유연 소프트웨어는 이 패널 세대를 지원하지 않습니다.
