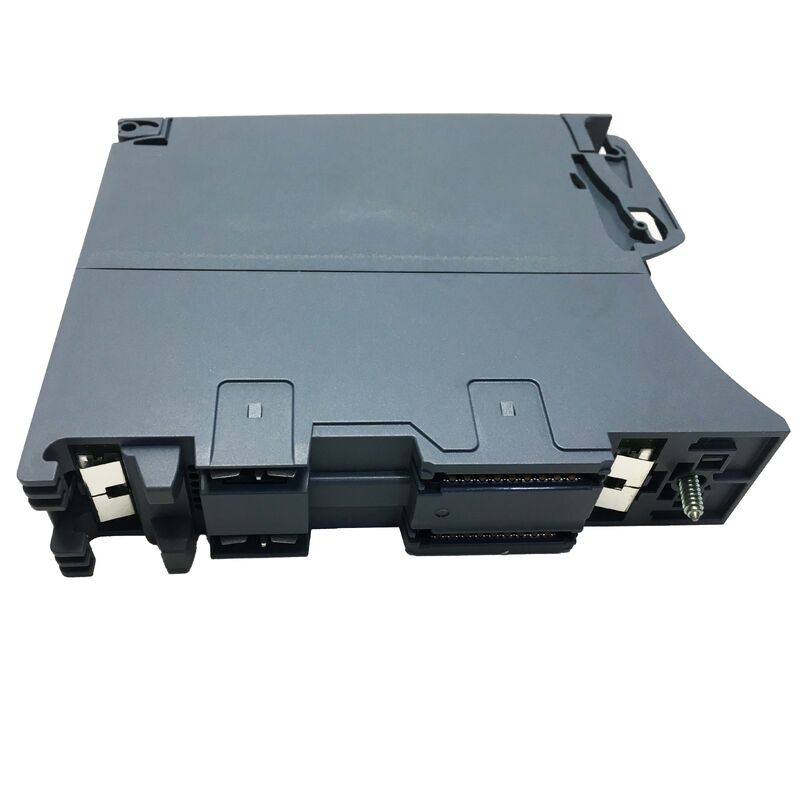

6ES7550-1AA01-0AB0 Simatic S7-1500 카운터 모듈 6ES75501AA010AB0 새로운 원본

6ES7550-1AA01-0AB0 자 Siemens SIMATIC S7-1500 TM 계산 2x24V 2채널 고속 카운터 / 24V 인크레멘탈 인코더 / 위치 감지

TM 카운트 2x24V PLC 랙에서 직접 고속 카운트

SIMATIC S7-1500의 모듈 아키텍처는 주요 CPU의 처리 주기로 독립하여 까다로운 작업을 처리하는 전문 기능 모듈을 중심으로 설계되었습니다.6ES7550-1AA01-0AB0 TM 카운트 2x24V는 이러한 기술 모듈 중 하나입니다. CPU 스캔 사이클이 신뢰할 수없는 속도로 고속 인코더 신호를 처리하는 전용 카운터 모듈.

표준 PLC 디지털 입력 프로그램 사이클 속도 스캔 위치 카운팅 및 이벤트 감지 초당 수천 펄스 속도로프로그램 사이클 접근 방식은 계산을 놓치고 신뢰할 수 없는 위치 값을 생성합니다.TM 카운트 모듈은 CPU 스캔의 독립적으로 하드웨어에서 인코더 펄스를 처리하여 이를 해결합니다. 모듈은 실시간으로 출력을 계산하고 비교하고 생성합니다.다음 모듈의 프로세스 이미지를 통해 CPU에 결과를 사용할 수 있습니다.

주요 사양

모듈 이 계산 하고 감지 하는 것

고속 펄스 계산:200kHz까지의 주파수에서 인코더 펄스를 셀 수 있다 (TM Count 2x24V 사양에 따라) ◎ 생산 기계의 고속 회전 인코더에 적합하다.

점진적 위치 감지:인크리멘탈 인코더에서 A/B 제곱 펄스를 계산함으로써, 모듈은 기계 사이클 내에서 각 또는 선형 위치를 추적합니다.축적된 카운트는 마지막 홈링 참조에 대한 위치를 나타냅니다..

게이트 제어:DI 입구는 하드웨어 게이트로 구성될 수 있습니다. 외부 신호 (기계 홈 스위치, 제품 존재 센서,동기화 트리거) 는 CPU를 인터럽트 처리로 부담하지 않고.

적용 시나리오

컨베이어 위치 시스템:생산 라인 컨베이어는 드라이브 샤프트에 인크리멘탈 인코더를 사용합니다.TM Count 2x24V는 벨트 위치를 추적하고 목표물이 처리 스테이션을 통과 할 때 PLC 스캔과 독립적으로 제품별 출력 신호를 유발합니다..

포장 기계 제품 수:고속 포장 기계는 정확한 제품 수 데이터를 필요로 합니다. TM Count 모듈은 기계 속도에서 광 센서 펄스를 계산합니다.비교 출력으로 올바른 계산에서 랩 분리 액추어터를 작동시킵니다..

FAQ

Q1: TM 카운트 2x24V (6ES7550-1AA01-0AB0) 의 최대 카운트 주파수는 무엇입니까?

TM 카운트 2x24V는 24V 인코더 신호를 처리합니다. 최대 입력 주파수는 구성된 카운트 모드에 달려 있습니다. 단일 카운트 모드 (A 펄스를 계산하는 것 만) 에서최대 주파수는 제곱 모드보다 높습니다.계산 모드별 정확한 주파수 제한에 대해 Siemens TM Count 2x24V 하드웨어 매뉴얼을 참조하십시오.전형적인 작업은 산업용 기계 도구 및 컨베이어 응용 프로그램에서 사용되는 인코더 주파수를 포함합니다..

Q2: 6ES7550-1AA01-0AB0은 SSI 절대적 인코더를 지원합니까?

아니요. TM 카운트 2x24V는 24V 인크리멘탈 인코더와 펄스 인코더만 지원합니다. SSI (동시 연속 인터페이스) 절대 인코더를 지원하지 않습니다.SIMATIC S7-1500 TM PosInput 모듈 (6ES7551-xxxx-0AB0 시리즈) 은 적절한 모듈입니다.. 모듈을 선택하기 전에 응용 프로그램에서 인코더 유형을 확인합니다.

Q3: TM Count 모듈이 S7-1500 CPU 프로그램과 어떻게 통합되는가?

TM 카운트 모듈은 S7-1500 백플레인 버스를 통해 CPU와 통신합니다. 계산 기능, 설정점,및 출력 할당은 모듈의 하드웨어 구성 및 시스템 기능 블록 (SFB) 을 사용하여 STEP 7 (TIA 포털) 를 통해 구성됩니다.. CPU는 카운터 값을 읽고 모듈의 프로세스 이미지에 제어 매개 변수를 기록합니다. 전용 SFB (CTRL_HSC) 는 카운터 제어 및 값 판독을위한 프로그램 인터페이스를 제공합니다.

Q4: 6ES7550-1AA01-0AB0의 비교 출력은 PLC 스캔 사이클보다 빠르게 작동 할 수 있습니까?

- 그래요TM 카운트 2x24V의 비교 출력은 하드웨어의 카운터 값에 반응합니다. PLC 스캔 사이클 시간에 관계없이 카운터가 구성된 비교 값에 도달하면 출력이 전환됩니다.이 하드웨어 반응은 기술 모듈 접근 방식의 주요 장점입니다: 출력 타이밍은 정확하고 결정적이며 CPU가 출력 이미지를 다음으로 처리하는 시간에 의존하지 않습니다.

Q5: S7-1500 랙의 6ES7550-1AA01-0AB0의 폭은 무엇입니까?

TM 카운트 2x24V는 S7-1500 랙에 35mm의 폭을 가지고 있습니다. 이것은 SIMATIC S7-1500 단일 폭 모듈의 표준 단일 슬롯 폭입니다.그것은 S7-1500 래크에 한 슬롯을 차지하고 S7-1500 제품군에서 사용되는 표준 모듈 연결 방법으로 설치됩니다..
