PHCS3-2013 WEIYA 전자 손바퀴 PHCS32013 Weyerhaeuser 표준 시리즈를 위한 새로운
PHCS3-2013 WEIYA 전자 손바퀴 PHCS32013 Weyerhaeuser 표준 시리즈를 위한 새로운
원래 장소
중국
브랜드 이름
WEIYA
인증
CE RoHS
모델 번호
PHCS3-2013
제품 세부정보
모델 번호:
PHCS3-2013
상표:
웨이야
제품 유형:
CNC 수동 펄스 발생기
시리즈:
PHCS3
공통 설명:
표준 시리즈용 핸드휠
제어 사용:
X / Y / Z 축 수동 이동 제어
설치 유형:
휴대용 핸디형
상태:
신규 / 중고
보증:
1년
결제 및 배송 조건
최소 주문 수량
1
가격
USD 300-500 / piece
포장 세부 사항
오리지널 포장
배달 시간
2 일
지불 조건
L/C,D/A,D/P,T/T,웨스턴 유니온
공급 능력
일 당 100 PC
제품 설명
PHCS3-2013 WEIYA 전자 손바퀴 PHCS32013 Weyerhaeuser 표준 시리즈를 위한 새로운

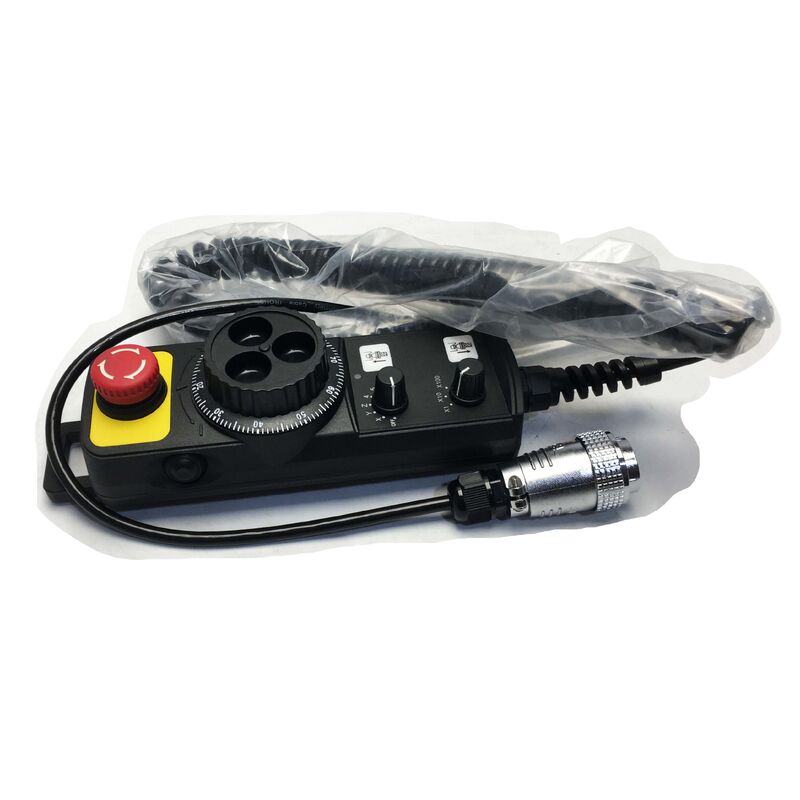

PHCS3-2013 -- CNC 전자 손바퀴 수동 펄스 생성기
핸드헬드 / 코일드 케이블 / 잠금 커넥터 / 표준 시리즈 CNC 인터페이스
수동 펄스 생성기 △ 작업 부위에 있는 축 제어
수동 펄스 제너레이터 (Manual Pulse Generator) 는 절단 구역에서 조작자의 손에 직접 축 제어 장치를 넣습니다. 고정된 패널에서 뛰는 대신운영자는 작업 조각에 자신을 위치하고 실시간으로 도구 청결을 관찰하는 동안 핸들 휠을 돌립니다.CNC는 선택된 축에 하나의 움직임 인크리멘트로 핸들 휠에서 각 펄스를 해석합니다.
PHCS3-2013은 정확한 증폭 신호를 생성합니다.손바퀴의 한 번의 클릭은 설정 및 도구 오프셋 측정 동안 도구 접근 속도에 대한 운영자에게 완전한 통제를 제공하여 축 분량을 밀리미터로 이동합니다..
주요 제품 특징
종류
수동 펄스 생성기 (MPG)
양식
손잡이, 에르고노믹한 몸체
통제
메인 인코더 + 보조 선택기
케이블
스프링 롤링
커넥터
멀티핀 원형 잠금
인터페이스
표준 시리즈 CNC
듀얼 컨트롤 디자인 ‧ 핸들 휠과 축 선택기
PHCS3-2013는 한 개의 휴대용 단체에 두 개의 컨트롤을 통합합니다.
주 앵커 바퀴:주 회전 인코더. 회전하면 CNC가 축 운동으로 변환하는 운동 펄스를 생성합니다. 시계 방향으로 회전하는 것은 일반적으로 긍정적 방향, 시계 반대 방향으로 음수를 명령합니다.회전 당 펄스 카운트는 각 곱셈 설정에서 단계 해상도를 결정.
보조 선택 장치:두 번째 스위치나 다이얼, 축 및 곱셈 선택 ∙ 어떤 축이 움직이는지 선택 (X, Y, Z, 또는 4 축) 및 펄스당 인크리멘트 (*1, *10, *100)두 제어 장치가 한 몸에 있다는 것은 작업자가 위치 설정 중에 축 또는 단계 크기를 변경하기 위해 주요 패널로 돌아 가지 않는다는 것을 의미합니다.
롤링 케이블 및 잠금 커넥터
나선 케이블은 기계 테이블 또는 바닥을 통해 느슨한 케이블을 끌지 않고 확장하고 후퇴합니다. 그것은 작업자가 앞, 옆,그리고 작업 부품을 둘러싼 동안 연결 유지.
컨트롤러 끝에는, 힌트 된 잠금 칼라가 있는 다 핀 원형 커넥터가 연결을 긍정적으로 고정시킵니다.잠금 칼라 사용 중에 우연한 단절을 방지합니다. 중간에 작동을 해제하는 MPG가 CNC를 정의되지 않은 핸들 휠 모드로 떠날 수 있기 때문에 중요합니다.연결을 끊는 것은 의도적인 1/4 회전 잠금 해제가 필요합니다.
적용 시나리오
작업 부위의 데이터 설정:조작자는 Z축 작업 오프셋을 설정하기 위해 스핀드를 아래로 뛰어서 작업 조각 표면을 만질 수 있습니다. PHCS3-2013을 *1 인크리멘트에서 사용하여 일반적으로 0.펄스당 001mm ∙ 접촉은 정확히 적절한 순간에 센서 가이드 또는 터치 표시기를 통해 확인됩니다..
수동 프로그램 드라이 런:자동 피드 레이트에서 새로운 프로그램을 실행하기 전에, 운영자는 PHCS3-2013로 프로그래밍 경로를 수동으로 뛰고,자동 주기가 시작되기 전에 도구를 단계적으로 발전시키고 허가를 확인합니다.
탐사 및 검사:조작자는 기계 축을 조깅하여 작업 조각의 측정 지점에 탐사 스틸러스를 배치합니다.MPG의 미세 해상도는 부분으로 overtravel 위험 없이 정밀한 탐사 배치를 허용.
자주 묻는 질문
Q1: PHCS3-2013은 어떤 펄스 해상도를 제공합니까?
해상도는 CNC의 MPG 구성과 결합하여 멀티플리커 스위치 설정에 의해 결정됩니다. * 1에서, 각 인코더 클릭은 일반적으로 0.001mm (1 미크론) 의 축 이동을 명령합니다.10에서 단계는 0입니다..01mm; *100에서 0.1mm입니다. CNC의 MPG 매개 변수 설정은 펄스 당 정확한 거리를 정의합니다.
Q2: PHCS3-2013는 표준 시리즈 이외의 CNC 컨트롤러와 호환됩니까?
PHCS3-2013은 표준 시리즈 CNC 인터페이스에 지정되어 있습니다. 다른 컨트롤러와의 호환성은 MPG 신호 표준에 달려 있습니다. 일반적으로 5V의 미분 인코더 신호 (A+/A−/B+/B−).다른 시스템으로 연결하기 전에 목표 컨트롤러의 MPG 포트 신호 사양과 핀 할당을 PHCS3-2013 커넥터 핀아웃에 확인합니다.
Q3: PHCS3-2013는 네 축 모두 작동 할 수 있습니까?
PHCS3-2013의 보조 선택기는 축 선택을 허용합니다. 일반적으로 X, Y, Z, 그리고 4번째 축이 활성화되면.사용 가능한 축은 CNC 컨트롤러의 구성과 4 축이 물리적으로 존재하고 시스템 매개 변수에서 활성화 여부에 달려 있습니다.핸들 휠 자체는 축에 독립된 펄스 신호를 생성합니다. CNC는 현재 선택된 축으로 전송합니다.
Q4: PHCS3-2013은 기계의 패널 조그 키와 동시에 사용할 수 있습니까?
아니요. 표준 CNC 동작에서 MPG와 패널 조그 키는 상호 배타적입니다. CNC 모드 선택기에서 핸들 휠 모드를 활성화하면 패널 조그 키가 켜집니다. MPG 만 활성화됩니다.다시 조그 모드로 전환하면 MPG가 비활성화됩니다.. PHCS3-2013는 계속 연결되어 있지만, 핸들 휠 작동 모드 밖에서 동작 명령을 생성하지 않습니다.
Q5: PHCS3-2013은 어떤 연결 핀 수와 유형을 사용합니까?
PHCS3-2013은 다 핀 원형 잠금 커넥터를 사용합니다. 정확한 핀 수는 표준 시리즈 CNC MPG 인터페이스 표준을 따르고 있습니다.연결체 표시를 직접 설치된 장치에 확인 핀 수와 연결기 지름대체 케이블 또는 커넥터 소싱을 위해 피지컬 유닛에서 핀 수, 커넥터 지름 및 잠금 목걸이 스레드 사양을 일치하십시오.
