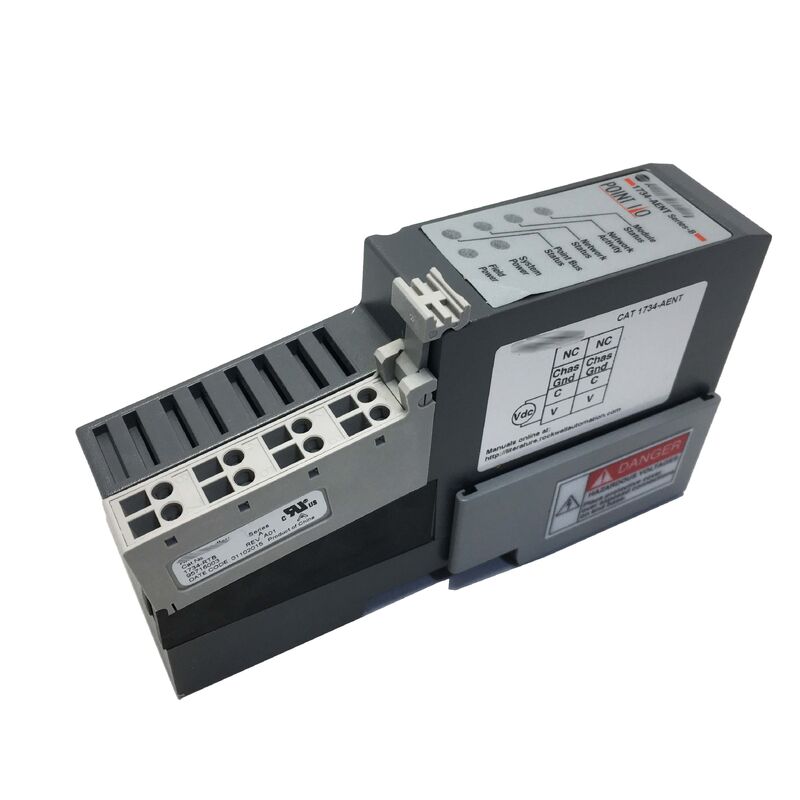

1734-AENT 새 원본 AB 1734AENT 이더넷 어댑터 모듈
앨런 브래들리 1734-AENT
부문 번호:1734-AENT
제조사:앨런 브래들리 / 로크웰 자동화 (미국)
제품 종류:이더넷/IP 통신 어댑터 ∙ POINT I/O 시리즈
제품군:1734 포인트 I/O
입력 전압:24V DC 명소 (10-28.8V DC 범위)
전반적인 설명
1734-AENT는 1734 POINT I/O 시스템을 위한 EtherNet/IP 어댑터입니다.또는 다른 EtherNet/IP 기능을 갖춘 컨트롤러.
POINT I/O 레일의 가장 왼쪽에 설치하고 RJ45 이더넷 케이블을 연결하면 전체 I/O 랙이 네트워크 노드로 변합니다. 컨트롤러가그리고 실시간으로 작성합니다..
POINT I/O 시스템 자체는 밀도가 높고 모듈형 I/O 플랫폼입니다. 개별 I/O 모듈의 폭은 12mm에 불과하며, 컴팩트한 패널 공간에서 고밀도의 I/O를 허용합니다.
각 모듈은 DIN 레일 위에 슬라이드되어 집합의 뒷쪽에 있는 POINTBus 뒷면으로 다음 모듈과 연결됩니다.머리 1734-AENT와 함께 POINTBus와 이더넷 네트워크 사이의 번역.
The adapter can support up to 63 POINT I/O modules in a single node — up to 504 combined I/O points — making a single 1734-AENT capable of managing a substantial portion of a machine's I/O with just one network address.
1734-AENT를 다재다능한 현장 장치로 만드는 것은 CIP (공용 산업 프로토콜) 응용 계층과 표준 EtherNet / IP 물리적 전송의 조합입니다.
CIP는 ControlNet과 DeviceNet에서 사용하는 동일한 프로토콜 계층입니다.그래서 Logix 컨트롤러는 다른 CIP 장치와 동일한 프로그래밍 패러다임을 사용하여 1734-AENT을 통해 POINT I/O 모듈과 통신합니다., 프로토콜 변환기가 필요하지 않습니다.
주요 사양
| 매개 변수 |
가치 |
| 부문 번호 |
1734-AENT |
| 제조업자 |
앨런 브래들리 / 록웰 자동화 |
| 제품 종류 |
에더넷/IP 포인트 I/O 어댑터 |
| 입력 전압 |
24V DC 명소 (10-28.8V DC) |
| 전력 소비 |
4최대 0.5W, 28.8V DC |
| 입력 전류 |
6A 최대 전원 공급 |
| POINTBus 출력 |
1000 mA (연결된 I/O 모듈) |
| 네트워크 속도 |
10/100 Mbps, 반 또는 풀 듀플렉스 |
| 자동 협상 |
네 |
| 최대 모듈 |
63 포인트 I/O 모듈 |
| 최대 I/O 포인트 |
504 |
| 토폴로지 |
별, 나무, 선형 |
| 커넥터 |
RJ45 (Cat 5 케이블) |
| 장착 |
DIN 레일, 수직 |
| 조약 |
CIP/EtherNet/IP |
| 극성 보호 |
네 |
이더넷/IP 왜 분산 I/O에 중요한지
이더넷/IP는 표준 IEEE 802.3 이더넷 하드웨어와 TCP/IP 네트워킹을 사용하지만 결정적이고 산업적인 행동을 부여하는 CIP 애플리케이션 레이어를 추가합니다.
The key capability for distributed I/O is implicit messaging — the 1734-AENT and its connected controller establish a cyclic I/O connection that automatically exchanges I/O data at a defined rate without any application programming on the controller side beyond the initial configuration.
실제적으로, 이것은 CompactLogix 또는 ControlLogix 컨트롤러가 1734-AENT에 연결된 POINT I/O 모듈을 마치 로컬 I/O 인 것처럼 보인다는 것을 의미합니다.입력 데이터는 설정된 RPI (Requested Packet Interval) 에서 자동으로 업데이트 됩니다., 출력 데이터는 자동으로 기록됩니다.
컨트롤러 프로그래머는 이더넷 통신을 관리하지 않습니다. 로직스 플랫폼은 투명하게 처리합니다.
1734-AENT는 또한 구성 변경, 매개 변수 판독 또는 진단에 대한 명시적 메시징 (non-cyclic messages) 을 지원합니다.
이것은 시동, 문제 해결 또는 컨트롤러가 정상 I/O 업데이트 사이클 밖에서 모듈 상태를 검색해야 할 때 사용됩니다.
IP 주소 할당 및 네트워크 운영
1734-AENT는 새로 연결된 장치에 IP 주소를 자동으로 할당하는 BOOTP 또는 DHCP standard 표준 네트워크 도구를 통해 IP 주소 할당을 지원합니다.록웰 자동화 (Rockwell Automation) 는 RSLinx 및 Studio 5000 툴 세트의 일부로 BOOTP/DHCP 유틸리티를 제공합니다..
어댑터가 처음 켜지면 BOOTP 요청을 방송합니다. BOOTP 서버는 할당된 IP 주소로 응답합니다.
정적 IP 주소가 지정되고 확인되면그것은 동적 BOOTP / DHCP보다는 고정 저장 된 주소를 사용 하 여 어댑터를 구성 하는 것이 좋습니다. 이것은 재시작에 DHCP 서버가 일시적으로 사용할 수 없는 경우 IP 주소 변경을 방지 합니다..
대부분의 생산 제어 응용 프로그램에서, I/O 어댑터 주소는 DHCP 임대 계약이 만료되었거나 DHCP 서버에 도달할 수 없으므로 컨트롤러가 I/O 연결을 잃지 않도록 고정되어 있습니다.
확장 전원 공급 장치
1734-AENT는 전력 연결 I/O 모듈에 1000mA의 POINTBus 전류를 제공합니다. For configurations that exceed this budget — which happens when many analog or specialty I/O modules are used — expansion power supplies (1734-EP24DC or equivalent) must be inserted in the rail at appropriate positions.
한 개의 확장 전원 공급 장치로 17개의 추가 모듈까지 전원을 공급할 수 있습니다.
확장 전원 공급 장치 배치 계획을 세우는 것은 더 큰 POINT I/O 노드를 설계하는 중요한 단계입니다.
자주 묻는 질문
Q1: 1734-AENT는 연결되고 전원이 공급되지만 EtherNet/IP 네트워크에 표시되지 않습니다. 네트워크 링크 LED는 꺼져 있습니다. 먼저 무엇을 확인해야합니까?
어두운 링크 LED는 이더넷 물리적 연결이 설정되지 않았다는 것을 의미합니다. Cat 5 케이블을 확인합니다.그리고 활성 스위치 포트에 연결.
케이블과 스위치 연결이 확인되면 24V DC 공급 전압이 어댑터의 전원 단말기에서 10-28.8V 범위 내에 있는지 확인합니다.
어댑터는 네트워크 통신을 시도하기 전에 전원이 있어야 합니다.
링크 LED가 켜지지만 어댑터가 여전히 네트워크에 나타나지 않으면 BOOTP 유틸리티를 사용하여 IP 주소 가동을 진행합니다.
Q2: 1734-AENT가 얼마나 많은 동시에 컨트롤러 연결을 지원할 수 있을까요?
1734-AENT는 여러 컨트롤러에서 동시에 연결을 지원합니다.추가 컨트롤러는 입력 데이터를 읽기 위해 듣기 전용 연결을 설정할 수 있습니다.
이것은 감독 또는 모니터링 시스템이 주요 컨트롤러의 I/O 소유권을 방해하지 않고 POINT I/O 데이터를 관찰 할 수 있습니다.
동시 연결의 총 수는 어댑터의 연결 테이블 용량에 의해 제한됩니다. 설치된 펌웨어 버전의 특정 제한을 위해 어댑터의 사용자 문서를 참조하십시오.
Q3: 위치 32에 있는 POINT I/O 모듈은 통신 오류를 표시하고 있지만 다른 모든 모듈은 작동하고 있습니다. 1734-AENT는 정상 상태를 보여줍니다. 가장 유력한 원인은 무엇입니까?
건강한 어댑터와 단절된 모듈 통신 오류는 일반적으로 로컬 POINTBus 문제를 나타냅니다.부근 모듈에 있는 POINTBus 연결이 완전히 설치되지 않은 경우, 또는 모듈이 너무 많은 POINTBus 전류를 끌어들여 전력 제한 조건을 유발했습니다.
모듈을 제거하고 위치 32에 다시 배치합니다. 레일 ~ 17 모듈이 더 많은 경우 확장 전원 공급 장치가 설치되어 있는지 확인하십시오.
문제가 다른 위치로 모듈을 따라가면 모듈이 고장 났고 교체해야합니다.
Q4: 실행 시스템에서 1734-AENT가 교체되고 있습니다. IP 주소와 구성이 다시 입력되어야합니까?
네, IP 주소와 모든 구성 데이터는 모듈 자체에 저장됩니다.
새로운 1734-AENT가 설치되면그것은 BOOTP 유틸리티 또는 스튜디오 5000를 사용하여 원래 단말기와 동일한 IP 주소를 할당해야합니다. I / O 차체 크기의 구성은 연결 된 모듈 수와 일치해야합니다..
IP 주소가 설정되고 컨트롤러가 I/O 연결을 재설립하면 컨트롤러 프로그램에 변경 없이 시스템이 정상 작동으로 돌아가야 합니다.
Q5: 1734-AENT와 1734-AENTR의 차이점은 무엇입니까?
1734-AENT에는 별과 나무 토폴로지를 지원하는 하나의 이더넷 포트가 있습니다. 1734-AENTR에는 임베디드 스위치와 함께 두 개의 이더넷 포트가 있습니다.별과 선형/다이시 체인 토폴로지 외에도 장치 레벨 링 (DLR) 토폴로지를 지원합니다..
DLR은 네트워크 수준의 오류 내성을 제공합니다. 반지의 어느 곳에서나 단 하나의 케이블 끊기는 반지가 끊기에 대해 재구성되기 때문에 I/O 통신을 방해하지 않습니다.
케이블 고장에도 불구하고 지속적인 I/O 가용성이 필요한 애플리케이션에서는 1734-AENTR가 적절한 선택이다. 표준 스타 또는 트리 네트워크에서는 1734-AENT가 더 간단한 옵션이다.
