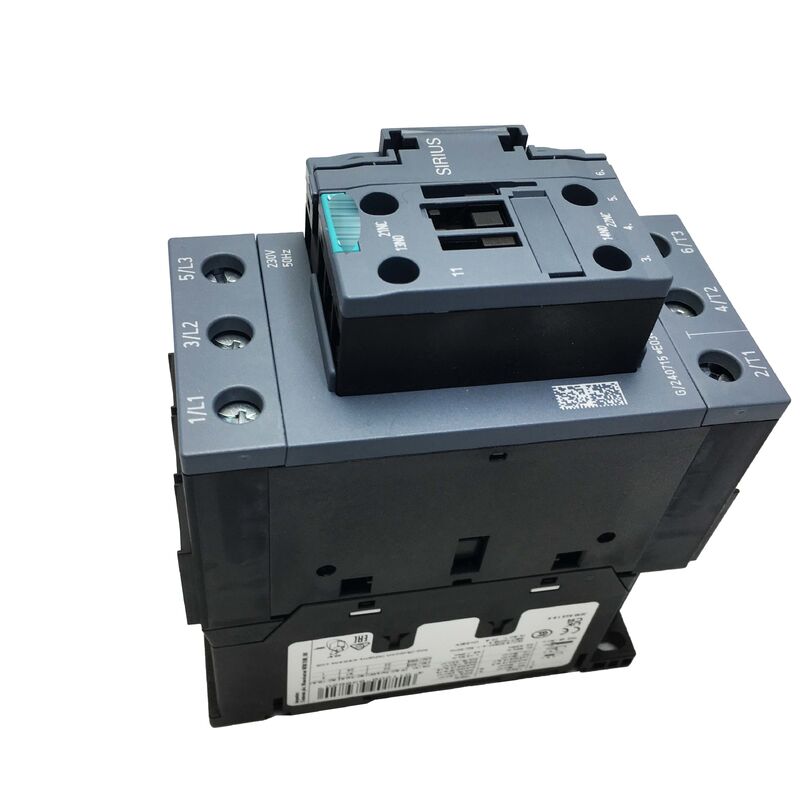

3RT2036-1AP00 지멘스 파워 컨택터 3RT20361AP00 새 제품 밀봉
지멘스 3RT2036-1AP00 | SIRIUS 3RT2 파워 컨택터
부품 번호: 3RT2036-1AP00
제조사: 지멘스 AG
제품군: SIRIUS 3RT2
유형: 3극 파워 컨택터 (AC 모터 스위칭)
개요
3RT2036-1AP00은 지멘스의 SIRIUS 3RT2 시리즈 3극 파워 컨택터로, 400V에서 최대 22kW의 AC 유도 모터 스위칭을 위해 설계되었습니다. S2 프레임 크기는 더 무거운 접점 구조, 더 큰 열 질량 및 기계적 견고성을 통해 향상된 기능을 제공하여 22kW 드라이브의 시동 및 운전에 관련된 더 높은 전류를 처리할 수 있습니다.
적용 분야에는 대형 압축기, 고용량 펌프 스테이션, 중장비 컨베이어 드라이브, 산업용 팬 시스템 및 공작 기계 주 구동 모터가 포함됩니다. 또한 모터 정격보다 높은 전류에서 저항 부하에도 적합합니다. 이 모델은 이전 모델인 3RT1036-1AP00을 대체하며 동일한 정격, 단자 구성 및 치수 풋프린트를 유지합니다.
주요 사양
| 매개변수 |
값 |
| 부품 번호 |
3RT2036-1AP00 |
| 제조사 |
지멘스 |
| 제품 시리즈 |
SIRIUS 3RT2 |
| 사용 범주 |
AC-3e / AC-3 |
| 주 접점 구성 |
3 NO (3극) |
| 정격 전류 (AC-3, 400V) |
50 A (업데이트된 사양에 따라 51 A) |
| 모터 정격 |
22 kW @ 400V / 11 kW @ 230V |
| 코일 전압 |
230V AC, 50 Hz |
| 통합 보조 접점 |
1 NO + 1 NC |
| 크기 |
S2 |
| 연결 |
나사 단자 |
| 절연 전압 (Ui) |
690 V |
| 임펄스 내전압 |
6 kV |
| 보호 등급 |
IP20 |
| 주변 온도 |
−25°C ~ +60°C (+40°C 이상에서는 정격 감소) |
| 순 폭 |
55 mm |
| 표준 |
IEC 60947-4-1, IEC 60947-5-1, IEC 61508 |
| 인증 |
IEC, UL, CSA, CE, CCC, SN 31920 |
| 무게 |
약 0.985 kg |
S2 프레임 크기 기능
S2 프레임 크기 컨택터는 더 작은 S0 및 S00 장치에 비해 더 무거운 접점 브릿지, 더 큰 접점 간격 및 더 큰 아크 소호 용량을 특징으로 합니다. 이러한 물리적 차이로 인해 50A 모터 정격이 가능하며 접점 폐쇄 시 350A 이상의 잠금 회전자 전류를 처리할 수 있습니다.
더 높은 열 질량은 컨택터가 온도 상승이 성능에 영향을 미치기 전에 더 많은 스위칭 에너지를 흡수할 수 있음을 의미하므로, 작동 주기 동안 상당한 스위칭 에너지가 발생하는 빈번한 시동이 있는 애플리케이션에 적합합니다.
통합 보조 접점
각 3RT2036-1AP00에는 주 접점 캐리어와 기계적으로 연결된 하나의 통합 NO 보조 접점과 하나의 통합 NC 보조 접점이 포함되어 있습니다. 이는 제어 시스템 모니터링 및 안전 기능을 위해 컨택터의 실제 상태에 대한 실시간 피드백을 제공합니다.
NC 보조 접점은 모터 스타터 자체 모니터링을 위한 표준 입력으로 사용되며, NO 보조 접점은 일반적으로 수동 모터 스타터의 씰링 회로에 배선됩니다. 이 안전 모니터링 기능은 많은 기계 안전 표준의 요구 사항을 충족합니다.
기능 안전 애플리케이션
3RT2036-1AP00은 기능 안전 애플리케이션에 대해 IEC 61508 인증을 받았습니다. 안전 릴레이 장치 또는 안전 PLC와 올바르게 결합하면 이러한 컨택터는 특정 SIL 및 PL 수준까지의 안전 기능에 기여할 수 있습니다. 특정 애플리케이션 요구 사항에 대한 제품 안전 평가 도구 및 해당 기계 안전 표준을 참조하십시오.
자주 묻는 질문
Q1: 3RT2036-1AP00을 230V 코일 요구 사항이 있는 스타-델타 스타터에 사용할 수 있습니까?
예, 3RT2036-1AP00은 스타-델타 스타터의 주 컨택터 및 델타 컨택터로 사용할 수 있습니다. 표준 SIRIUS 스타-델타 링크 모듈은 필요한 기계적 및 전기적 인터로킹을 제공합니다. 스타 컨택터 정격이 감소된 전류 스타 조건과 일치하는지 확인하십시오.
Q2: 교체 후 눈에 띄는 웅웅거림이 정상입니까?
가변 자기장으로 인해 AC 코일의 약간의 웅웅거림은 정상입니다. 눈에 띄게 더 큰 경우, 암 성분이 제대로 안착되지 않아 간격과 웅웅거림 수준을 높일 수 있는 자석 안착 표면의 먼지나 부식을 확인하십시오.
Q3: 컨택터를 옆으로 (90도 회전) 장착할 수 있습니까?
표준 장착은 똑바로 세우는 것입니다. 수평 또는 거꾸로 된 위치로 회전하는 것이 가능하지만, 대류 냉각이 변경되어 정격 전류가 감소될 수 있습니다. 비표준 장착 위치에서의 허용 가능한 정격 감소에 대해서는 제품 데이터시트를 참조하십시오.
Q4: 주 접점 단자의 최대 와이어 단면적은 얼마입니까?
S2 나사 단자는 단자 유형에 따라 약 2.5mm² ~ 35mm²의 와이어 단면적을 수용합니다. 패널 배선에는 적절한 케이블 끝 페룰이 있는 유연한 연선이 권장됩니다. 제어 단자는 일반적으로 0.5mm² ~ 4mm²의 더 작은 단면적을 수용합니다.
Q5: 이 컨택터는 시간당 15-20회 시동하는 22kW 펌프 모터에 적합합니까?
시간당 15-20회의 빈번한 AC-3 스위칭은 부담이 큽니다. 필요한 서비스 간격 동안의 총 시동 횟수를 계산하고 게시된 전기적 수명 곡선과 비교하십시오. 필요한 수명이 정격을 초과하는 경우, 더 빈번한 접점 교체, 시동 전류를 제한하기 위한 소프트 스타터 또는 시동 전류를 줄이기 위한 와이-델타 스타터를 고려하십시오.
