| 원래 장소 | 독일 |
| 브랜드 이름 | Siemens |
| 인증 | CE RoHS |
| 모델 번호 | 3RT2027-1AP00 |

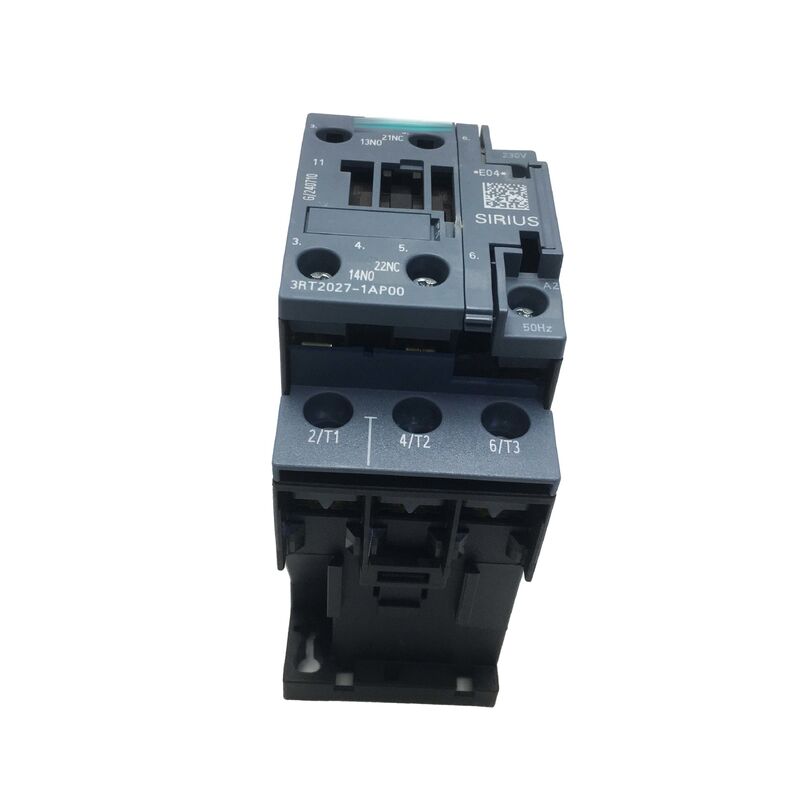

Siemens 3RT2027-1AP00은 SIRIUS 3RT2 시리즈의 3극 전력 접촉기로, 산업 기계, 생산 라인 및 건물 서비스 설비에서 AC 유도 전동기를 전환하도록 설계되었습니다. 400V에서 32A 정격 및 15kW 용량을 갖추고 있어 컨베이어 드라이브, 펌프 모터, 압축기 및 HVAC 시스템을 포함한 중간 규모 응용 분야의 모터 전환 요구 사항을 처리합니다.
부품 번호: 3RT2027-1AP00
제조사: Siemens AG
제품군: SIRIUS 3RT2
유형: 3극 전력 접촉기 (AC 모터 전환)
| 매개변수 | 값 |
|---|---|
| 부품 번호 | 3RT2027-1AP00 |
| 제조사 | Siemens |
| 제품 시리즈 | SIRIUS 3RT2 |
| 사용 범주 | AC-3e / AC-3 |
| 주 접점 구성 | 3 NO (3극) |
| 정격 전류 (AC-3, 400V) | 32 A |
| 모터 정격 | 15 kW @ 400V / 7.5 kW @ 230V |
| AC-1 전류 (비유도성) | 최대 50 A |
| 코일 전압 | 230V AC, 50 Hz |
| 통합 보조 접점 | 1 NO + 1 NC |
| 크기 | S0 |
| 연결 | 나사 단자 |
| 절연 전압 (Ui) | 690 V |
| 임펄스 내전압 | 6 kV |
| 보호 등급 | IP20 |
| 주변 온도 | −25°C ~ +60°C (40°C 이상에서 정격 감소) |
| 기계적 수명 | 최대 1천만 회 작동 |
| 인증 | IEC, UL, CSA, CE, CCC, RoHS |
| 무게 | 약 0.46 kg |
| 치수 (H×W×D) | 85 × 45 × 97 mm |
AC-3 (및 향상된 AC-3e) 사용 범주에는 스크럴 케이지 유도 전동기의 시동 및 정지를 위한 접촉기의 설계된 전환 작업이 정의됩니다. 여기에는 전체 잠금 회전자 전류에서의 닫힘 및 작동 속도에서의 열림이 포함되며, 이는 가장 일반적인 산업용 모터 전환 작업입니다.
32A AC-3 정격은 접촉기가 시동 중 관련 돌입 전류를 처리하면서 작동 속도에서 최대 32A를 소비하는 모터를 전환할 수 있음을 나타냅니다. 저항 부하와 같이 덜 까다로운 응용 분야의 경우 AC-1 정격은 최대 50A를 처리할 수 있습니다.
3RT2 접촉기는 SIRIUS 모듈식 시스템과 일치하는 표준화된 기계적 치수 및 인터페이스를 특징으로 합니다. 이를 통해 호환되는 구성 요소와 직접 통합할 수 있습니다:
이 모듈식 접근 방식은 설계 복잡성, 배선 시간을 줄이고 제어 패널에서 예측 가능한 공간 요구 사항을 보장합니다.
230V AC 코일은 A1 및 A2 단자 사이에 전압이 인가될 때 에너지를 얻습니다. 코일은 초기 에너지를 얻는 동안 더 높은 돌입 전류를 소비하고, 일단 고정되면 더 낮은 유지 전류로 안정됩니다. 표준 관행에는 유도 역기전압 스파이크로부터 보호하기 위해 PLC 출력으로 구동될 때 A1-A2 단자 간에 서지 억제기를 사용하는 것이 포함됩니다.
덜거덕거림은 일반적으로 코일 전압 문제를 나타냅니다. 작동 중에 A1-A2 단자에서 직접 전압을 측정하여 최소 유지 임계값 이상을 유지하는지 확인하십시오. 긴 케이블 경로, 너무 작은 도체 또는 느슨한 연결로 인한 전압 강하를 확인하십시오.
접촉기 자체는 과부하 릴레이 트립에 영향을 미치지 않습니다. 모터의 시동 전류 프로파일이 릴레이 설정과 일치하는지 확인하고 릴레이가 접촉기의 정격 전류가 아닌 모터의 실제 최대 부하 전류로 설정되었는지 확인하십시오.
예, 3RT2027-1AP00은 3RT1027-1AP00의 직접적인 후속 제품입니다. 기계적 치수, 장착 인터페이스, 전기 정격 및 SIRIUS 액세서리 호환성은 전환 과정에서 유지됩니다.
기계적 수명은 약 1천만 회 사이클에 달합니다. AC-3 작업 하에서의 전기적 수명은 일반적으로 정격 전류에서 1백만~3백만 회 작동 범위이며, 전환 빈도 및 전류 수준에 따라 달라집니다.
예, 40°C 이상에서는 정격 감소가 적용됩니다. 50°C에서의 정확한 전류 값은 제품 데이터시트를 참조하십시오. 정격 감소된 전류가 모터의 최대 부하 전류보다 높으면 접촉기를 사용할 수 있습니다. 그렇지 않으면 다음 크기를 지정하십시오.
