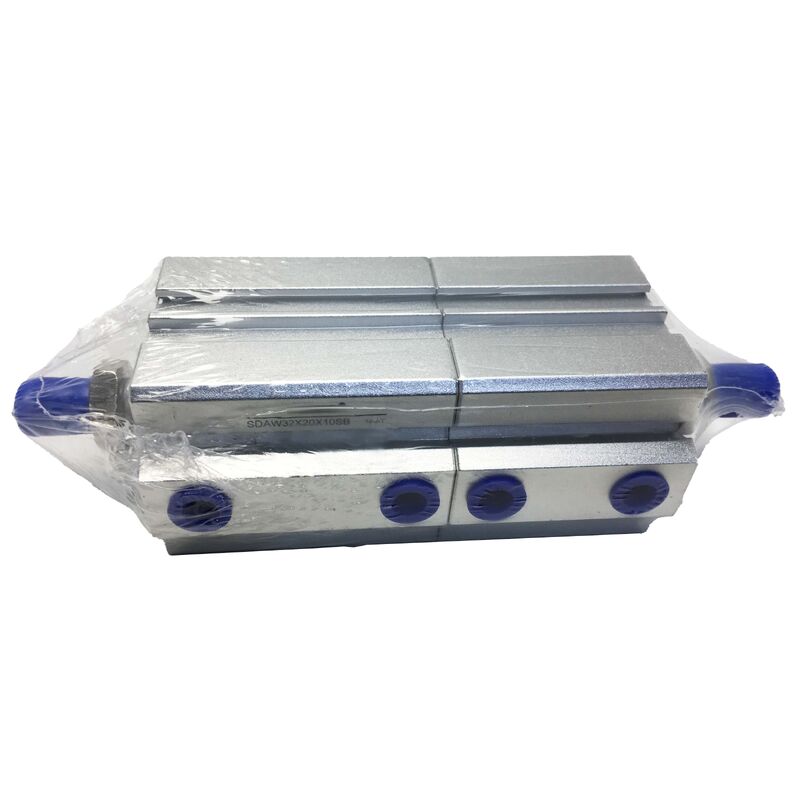

SDAW32X20X10SB 신형 Airtac 초박형 공압 실린더 SDAW32X20X10SB
  • SDAW32X20X10SB 신형 Airtac 초박형 공압 실린더 SDAW32X20X10SB
  • SDAW32X20X10SB 신형 Airtac 초박형 공압 실린더 SDAW32X20X10SB
  • SDAW32X20X10SB 신형 Airtac 초박형 공압 실린더 SDAW32X20X10SB
  • SDAW32X20X10SB 신형 Airtac 초박형 공압 실린더 SDAW32X20X10SB
  • SDAW32X20X10SB 신형 Airtac 초박형 공압 실린더 SDAW32X20X10SB

SDAW32X20X10SB 신형 Airtac 초박형 공압 실린더 SDAW32X20X10SB

원래 장소 중국 대만
브랜드 이름 AirTAC
인증 CE RoHS
모델 번호 SDAW32X20X10SB
제품 세부정보
상표:
에어택
모델:
SDAW32X20X10SB
제품 유형:
소형 공기 실린더
유형:
이중 끝 유형
보어 크기:
32mm
스레드 유형:
PT
작업:
이중 연기
로드 유형:
남성 실
보증:
1년
결제 및 배송 조건
최소 주문 수량
1
가격
USD 40-65 / piece
포장 세부 사항
오리지널 포장
배달 시간
2 일
지불 조건
L/C,D/A,D/P,T/T,웨스턴 유니온
공급 능력
일 당 100 PC
제품 설명
SDAW32X20X10SB 신형 에어택 초박형 공압 실린더
제품 개요
에어택 SDAW32X20X10SB는 듀플렉스 엔드 컴팩트 실린더로, 하나의 컴팩트 유닛에 두 개의 스트로크를 결합한 다단식 공압 액추에이터입니다. 이 혁신적인 설계는 세 번째 위치 기능을 추가하여 실린더가 이동 중에 세 개의 개별 위치에서 정지 및 유지될 수 있도록 합니다. 첫 번째 스트로크 끝, 두 번째 스트로크 끝, 그리고 두 스트로크가 상쇄되는 중간 위치입니다. 32mm 보어는 중간 범위 자동화 작업에 유용한 추력을 제공하며, 이 구성은 20mm의 주 스트로크와 10mm의 보조 스트로크를 특징으로 하여 동일한 액추에이터 본체에서 거친 움직임과 미세한 위치 움직임 모두가 필요한 응용 분야에 이상적입니다. 내장된 마그넷을 통해 기계식 리미트 스위치 없이 외부 위치 감지가 가능합니다. 주요 사양
매개변수
값
실린더 유형 듀플렉스 엔드 컴팩트 (초박형, 다단식)
보어 32 mm
스트로크 1 20 mm
스트로크 2 10 mm
위치 수 3 (스트로크 1 끝 / 중간 / 스트로크 2 끝)
작동 방식 양 솔레노이드
마그넷 내장 (마그넷 포함)
로드 스레드 수나사 (내부 나사)
포트 스레드 PT
작동 압력 0.1 - 0.9 MPa (양 솔레노이드)
피스톤 속도 30 - 500 mm/s
작동 온도 −10°C ~ +80°C
본체 재질 알루미늄 합금 (하드 아노다이징)
구조 세부 정보 에어택의 검증된 SDA 컴팩트 실린더 아키텍처를 기반으로 제작된 SDAW32X20X10SB는 다음과 같은 특징을 갖습니다:
본체 및 커버:
뛰어난 내마모성을 위한 하드 아노다이징 보어 표면을 갖춘 알루미늄 합금 실린더 튜브
  • 조립: 돌출된 나사 없이 로우 프로파일 설계를 위한 리벳 구조
  • 피스톤 씰: 자체 윤활을 위한 통합 오일 저장소가 있는 이종 양방향 씰 구조
  • 마그넷: 비접촉식 위치 감지를 위한 내장 피스톤 마그넷
  • 포트 스레드: 아시아 시장 구성 표준인 PT (평행 테이퍼) 스레드
  • 3단 작동 SDAW 듀플렉스 엔드 실린더는 독립적인 압력 제어를 통해 세 가지 위치를 달성합니다:
위치 1 (20mm 확장):
주 챔버에 압력 공급, 보조 챔버 배기
  • 위치 2 (중간): 안정적인 중간 위치를 위해 두 챔버에 동시에 압력 공급
  • 위치 3 (수축): 보조 챔버에 압력 공급, 주 챔버 배기
  • 이 제어 방식은 중간 위치 유지를 위해 폐쇄 센터 위치가 있는 5/3 방향 밸브가 필요합니다. 자주 묻는 질문
Q1: SDAW32X20X10SB는 지속적인 공기 압력 없이도 안정적으로 유지되는 중간 위치를 달성할 수 있습니까?
아니요. 중간 위치는 두 챔버의 균형 잡힌 공기 압력에 의해 유지됩니다. 공기 공급이 중단되면 실린더가 고정되지 않습니다. 지속적인 공기 없이 중간 위치를 유지해야 하는 응용 분야의 경우 기계식 잠금 실린더 또는 내부 브레이크가 있는 실린더가 필요합니다.
Q2: SDAW32X20X10SB의 내장 마그넷과 호환되는 자동 스위치 유형은 무엇입니까?
에어택 CS1 시리즈 및 동급 자기 리드 스위치, 그리고 호환되는 브래킷과 감지 범위가 있는 솔리드 스테이트 홀 효과 스위치. 선택한 스위치의 작동 범위가 마그넷 필드 강도를 포함하고 32mm 보어 홈 치수와 일치하는지 확인하십시오.
Q3: 실린더가 너무 느리게 움직입니다. 공급 압력을 0.9 MPa 이상으로 높여 피스톤 속도를 높일 수 있습니까?
0.9 MPa 이상으로 작동하면 씰 손상 위험이 있으며 설계 한계를 초과합니다. 속도는 각 포트의 유량 제어 밸브(미터 아웃 타입)를 사용하여 공기 유량을 통해 더 잘 제어됩니다. 배기 유량을 조정하여 30-500 mm/s 작동 범위 내에서 원하는 피스톤 속도를 설정하십시오.
Q4: 중간 위치가 반복되지 않습니다. 즉, 매번 사이클마다 실린더가 약간 다른 지점에서 멈춥니다. 원인은 무엇입니까?
중간 위치 반복성은 두 챔버의 균형 잡힌 압력에 따라 달라집니다. 사이클 간 공급 압력, 배기 역압 또는 부하 조건의 변동은 균형점 이동을 유발합니다. 안정적인 압력 조절과 타이밍 오프셋 없는 동시 포트 가압을 보장하십시오. 각 챔버에 작은 버퍼 탱크를 추가하면 압력 변동을 완화할 수 있습니다.
Q5: SDAW32X20X10SB에는 어떤 윤활이 필요합니까?
이종 양방향 피스톤 씰은 정상 작동을 위한 자체 윤활을 제공하는 통합 오일 저장소를 갖추고 있으며, 깨끗하고 건조하거나 최소한으로 윤활된 압축 공기를 사용합니다. 표준 산업용 압축 공기의 경우 외부 윤활이 필요하지 않습니다. 윤활 장치를 사용하는 경우 매우 낮은 농도로 경량 터빈 오일을 사용하십시오. 과도한 윤활은 씰 성능 저하를 가속화합니다. 실리콘 기반 윤활제는 사용하지 마십시오.
SDAW32X20X10SB 신형 Airtac 초박형 공압 실린더 SDAW32X20X10SB 0
