Moog 800-336-2112 코일 링 어셈블리 | AC4598 스루 보어 슬립 링
중고, 1.5" 보어, 회로당 10A, 파이버 브러시, 최대 250 RPM
제품 개요

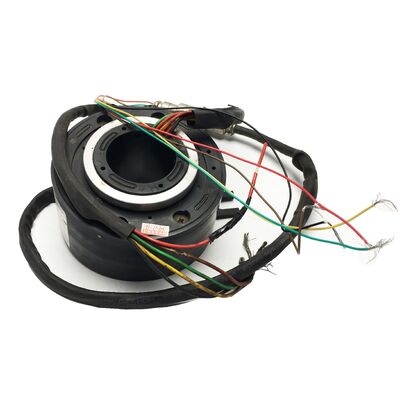

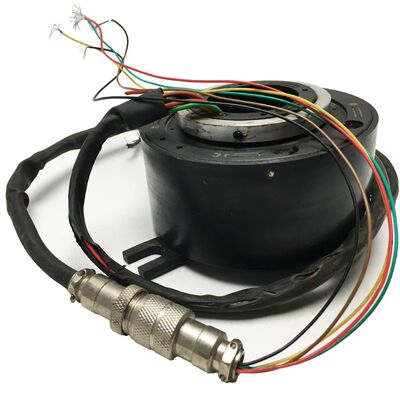

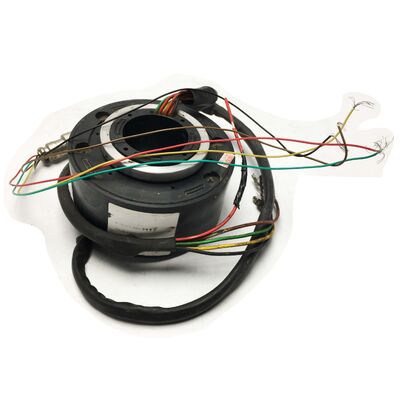

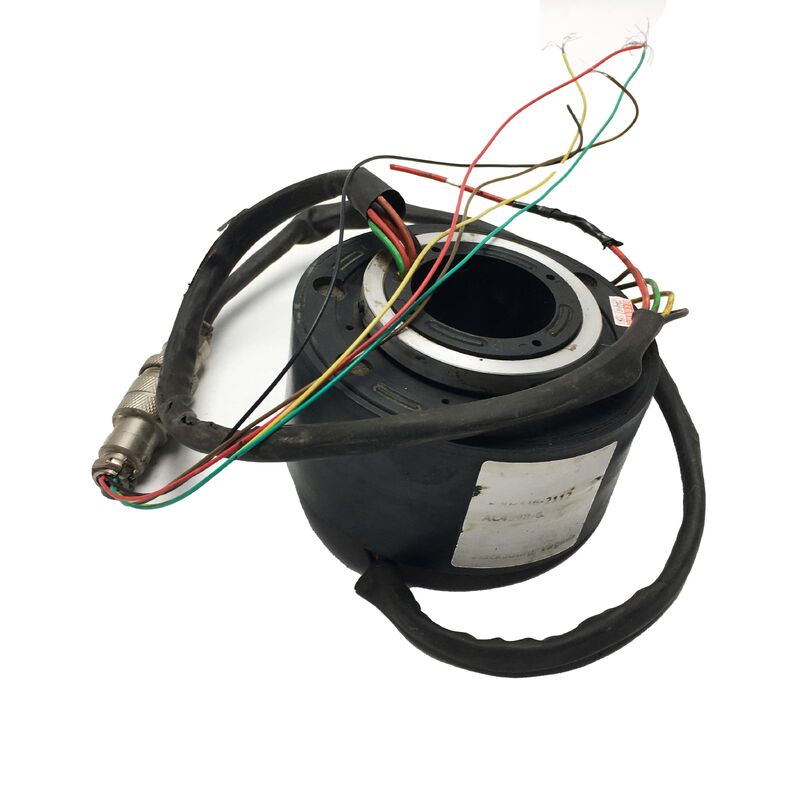

이 목록은 중고 Moog 800-336-2112 코일 링 어셈블리에 대한 것입니다. 이는 AC4598 시리즈의 스루 보어 슬립 링으로, Moog Components Group(이전 Litton Poly-Scientific)에서 제조한 가장 널리 사용되는 산업용 슬립 링 플랫폼 중 하나입니다. 이 장치는 이전 사용에서 제거되었으며 테스트된 잉여 또는 교환 재고로 제공됩니다.
이 어셈블리는 1.5인치 중앙 보어를 통해 연속적으로 회전하는 인터페이스를 통해 전력 및 신호 회로를 전달합니다. 이를 통해 유압 라인, 공압 튜브 또는 동심 샤프트가 중앙을 통과할 수 있으며 전기 연결은 꼬임이나 기계적 응력 축적 없이 자유롭게 회전합니다.
주요 사양
| 부품 번호 |
800-336-2112 |
| 제품군 |
AC4598 시리즈 |
| 스루 보어 직경 |
1.5인치 (38.1mm) |
| 회로당 전류 |
10 A |
| 전압 정격 |
최대 600 VAC |
| 회로 옵션 |
6, 12, 18 또는 24회로 |
| 최대 속도 (표준) |
연속 250 RPM |
| 접점 기술 |
파이버 브러시 |
| 리드 와이어 게이지 |
16 AWG |
| 리드 와이어 길이 (표준) |
12인치 |
| 장착 |
칼라 마운트 표준; 플랜지 옵션 |
| 외부 직경 (플랜지 옵션) |
5인치 (127mm) |
| 밀봉 |
스플래시 씰 (먼지 및 습기 저항) |
| 신호 호환성 |
아날로그, 디지털, 데이터 버스 프로토콜 |
| 제조업체 |
Moog Components Group |
| 원산지 |
미국 |
스루 보어 슬립 링 기능
슬립 링은 각도 제한 없이 회전하는 인터페이스를 통해 전기 전력 및 신호를 전달합니다. 스루 보어 설계는 중앙 축을 통과하는 막힘 없는 1.5인치 보어를 특징으로 하며, 전기 연결 없이 통과해야 하는 유압 압력 라인, 공압 공급 튜브 또는 동심 샤프트의 통로 역할을 합니다.
이 설계는 피로가 축적되어 결국 끊어지는 꼬인 케이블의 필요성을 제거하고 수백만 번의 회전을 위해 설계된 롤링 전기 접점으로 대체합니다.
파이버 브러시 접점 기술
파이버 브러시 접점 시스템은 개별적으로 전도성 있는 섬유 다발을 사용하여 회전하는 링 표면을 따라 움직이며 동시에 여러 접점을 생성합니다. 이 설계는 다음과 같은 몇 가지 주요 이점을 제공합니다:
- 낮은 기계적 마모로 인한 긴 서비스 수명
- 깨끗한 신호 전송을 위한 최소한의 전기 노이즈
- 윤활 불필요
- 마모 잔여물 거의 발생하지 않음
- 서비스 수명 동안 일관된 접촉 저항
회로 구성 및 X-접미사 변형
AC4598 플랫폼은 6, 12, 18, 24회로의 표준 구성으로 제공되며 각 회로는 10암페어입니다. X-접미사 변형(459806X028, 459812X142 등)은 특정 회로 수, 리드 구성, 장착 배열, 밀봉 및 리드 길이를 인코딩합니다.
기존 장치를 교체할 때 전체 X-접미사를 일치시키면 원래 배선 및 장착 구성과의 호환성을 보장할 수 있습니다.
산업 응용 분야
AC4598/800-336-2112는 다음과 같은 광범위한 산업용 회전 장비에 사용됩니다:
- 회전 인덱싱 테이블
- 산업용 차량용 케이블 릴
- 용접 포지셔너
- 회전 카로젤이 있는 포장 기계
- 회전 플랫폼이 있는 팔레타이징 시스템
- 터렛형 머시닝 센터
- 회전 센서가 있는 공정 제어 장비
중고 장치의 이점
중고 Moog AC4598 장치는 새로운 OEM 주문의 리드 타임이나 비용 없이 시스템을 복원하거나 업그레이드할 수 있는 비용 효율적인 솔루션을 제공합니다. 견고한 설계와 파이버 브러시 기술은 사양 내에서 작동될 때 장기간 사용 후에도 상당한 잔여 서비스 수명을 제공합니다.
자주 묻는 질문
Q1: 800-336-2112 부품 번호와 AC4598 명칭의 차이점은 무엇입니까?
AC4598은 Moog의 이 스루 보어 슬립 링 플랫폼에 대한 제품군 명칭입니다. 800-336-2112는 동일한 제품군에 대한 Moog Components Group 부품 번호입니다. 둘 다 동일한 1.5인치 보어, 10A 파이버 브러시 슬립 링 시리즈를 나타냅니다.
Q2: 800-336-2112는 몇 개의 회로를 지원하며 최대 전류 및 전압은 얼마입니까?
AC4598/800-336-2112는 6, 12, 18 또는 24개의 회로를 지원하며 각 회로는 10암페어 등급입니다. 전압 정격은 회로당 최대 600 VAC입니다. 회로는 AC 또는 DC 전력, 아날로그 신호 또는 디지털 데이터 신호를 전달할 수 있습니다.
Q3: 파이버 브러시 기술은 유지 보수 또는 윤활이 필요합니까?
아니요. 파이버 브러시 접점 기술은 윤활이 필요하지 않으며, 이는 기존 금속 와이어 브러시 슬립 링에 비해 주요 설계 이점 중 하나입니다. 유지 보수는 접점 어셈블리 및 리드 와이어 상태의 주기적인 검사로 제한됩니다.
Q4: 슬립 링 작동 중에 1.5인치 보어를 통해 유압 라인이나 공압 튜브를 통과시킬 수 있습니까?
예 - 이것이 스루 보어 설계의 목적입니다. 1.5인치 막힘 없는 보어는 슬립 링이 독립적으로 회전하는 동안 유압 압력 라인, 공압 공급 튜브 또는 동심 기계 샤프트가 어셈블리 중앙을 통과할 수 있도록 합니다.
Q5: 설치 전에 중고 800-336-2112를 어떻게 평가해야 합니까?
리드 와이어의 절연 손상 여부를 검사하고, 스루 보어 내부 표면의 마모 또는 긁힘 여부를 확인하고, 어셈블리를 손으로 회전시켜 베어링의 부드러움을 확인하고, 각 회로의 접촉 저항을 측정합니다. 어셈블리를 회전시키면서 알려진 부하를 각 회로에 연결하는 벤치 테스트는 가장 신뢰할 수 있는 검증을 제공합니다.
