| 원래 장소 | 일본 |
| 브랜드 이름 | Mitsubishi |
| 인증 | CE ROHS |
| 모델 번호 | TCL-05SV2 |
의미쓰비시 TCL-05SV2큰 터미널 커버로, 미쓰비시 일렉트릭의 WS-V 시리즈 폼형 케이스 서킷 브레이커를 위해 특별히 설계된 30A-63A 프레임 사이즈 범위의 2극 구성.각 패키지는 두 개의 커버와 두 개의 밀폐판을 포함합니다., 단일 브레이커의 두 극에 대한 완전한 단말 보호.
| 부문 번호 | TCL-05SV2 |
| 기능 | 큰 터미널 커버 |
| 호환되는 시리즈 | 미쓰비시 WS-V 시리즈 MCCB |
| 호환되는 프레임 크기 | 30A - 63A |
| 톨 카운트 | 2극 |

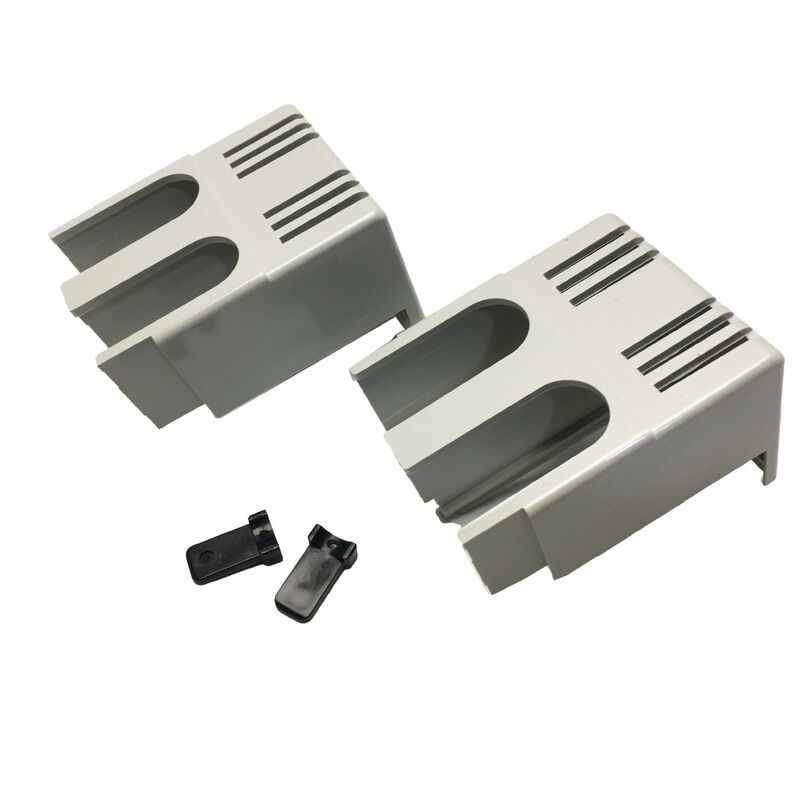

| 내용 | 2 * 덮개, 2 * 밀폐판 |
| 색상 | 흰색 |
| 너비 | 50mm |
| 높이 | 25mm |
| 깊이 | 65.5mm |
| 설치 방법 | 스냅 피트, 도구 없는 |
| 소재 | 플라스틱 (UL등급 단열물질) |
노출 된 차단기 단말기는 유통 패널과 제어 캐비닛에 상당한 전기 위험을 초래합니다.TCL-05SV2는 터미널 영역에 장착 된 플라스틱 장비를 제공함으로써이 위험을 제거합니다., 전력 가전자와의 우연한 접촉으로부터 인력을 보호하고 도구 또는 전도성 잔해로 교두보를 방지합니다.
미쓰비시의 스냅-피트 디자인은 도구나 별도의 고정 장치 없이 빠른 설치와 간편한 유지 보수 접근을 보장합니다.
커버를 브레이커 터미널 부위에 맞추고, 유지 프로젝션이 브레이커 케이스의 미리 형성된 장착 구멍에 연결될 때까지 단단히 누르십시오.
고정 프로젝션의 틈에 슬롯 스크루드라이버 끝을 삽입, 융합을 풀기 위해 안으로 기울이고 커버를 자유롭게 기울여 도구 접촉 지점은 플라스틱 프로젝션에 있습니다,생동부품에 적용되지 않습니다..
TCL-05SV2의 "05"는 30A-63A 프레임 범위에 해당한다. 더 큰 프레임에는 다른 커버가 필요합니다: 100A-125A 프레임에 TCL-1SV2, 125A 이상의 프레임에 TCL-2SV2.
"V2" 후자는 2극 호환성을 나타냅니다. 동일한 프레임 크기의 3극 브레이커에 대해서는 TCL-05SV3를 사용하십시오.
TCL는 큰 터미널 커버를 나타냅니다. TCS는 작은 터미널 커버를 나타냅니다. 동일한 프레임과 스톨 조합에 대한 작은 커버 대안은 TCS-05SV2입니다.
둘 다 30A-63A 프레임 크기의 2극 WS-V 시리즈 브레이커를 커버합니다. TCL는 더 큰 전도기 가로 절편에 더 큰 단말기 영역 커버를 제공하는 큰 단말기 커버를 나타냅니다.TCS는 더 작은 것을 나타냅니다., 좁은 커버를 제한된 공간의 설비에 적용합니다.
TCL-05SV2는 2극 브레이커를 위해 설계되었으며, TCL-05SV3는 동일한 30A-63A 프레임 범위에서 3극 구성을 포함합니다. 2극 커버는 3극 브레이커에 제대로 맞지 않습니다.터미널을 노출시켜.
TCL-05SV2는 WS-V 시리즈 서킷 브레이커를 위해 지정되었습니다. WS-V 제품군 내 NV 시리즈 지구 누출 차단기 및 동일한 프레임 크기는 일반적으로 호환됩니다.하지만 설치하기 전에 Mitsubishi의 호환성 문서를 확인.
아니, 터미널 커버는 선도자 끝자락 구역만을 감싸고, 브레이커 메커니즘, 열 트립 요소, 또는 자기 트립 코일과 접촉하지 않습니다.분쇄 능력, 그리고 트립 곡선은 변하지 않습니다.
슬로트 된 스크루드라이버 끝을 유지 프로젝션의 틈에 부드럽게 삽입하고, 융합을 풀기 위해 안으로 기울이고, 커버를 자유롭게 기울입니다.항상 고립 및 모든 터미널 액세스 작업을 수행하기 전에 회로를 잠금.
