| 원래 장소 | 일본 |
| 브랜드 이름 | Mitsubishi |
| 인증 | CE ROHS |
| 모델 번호 | CP30-BA1P1M5A |

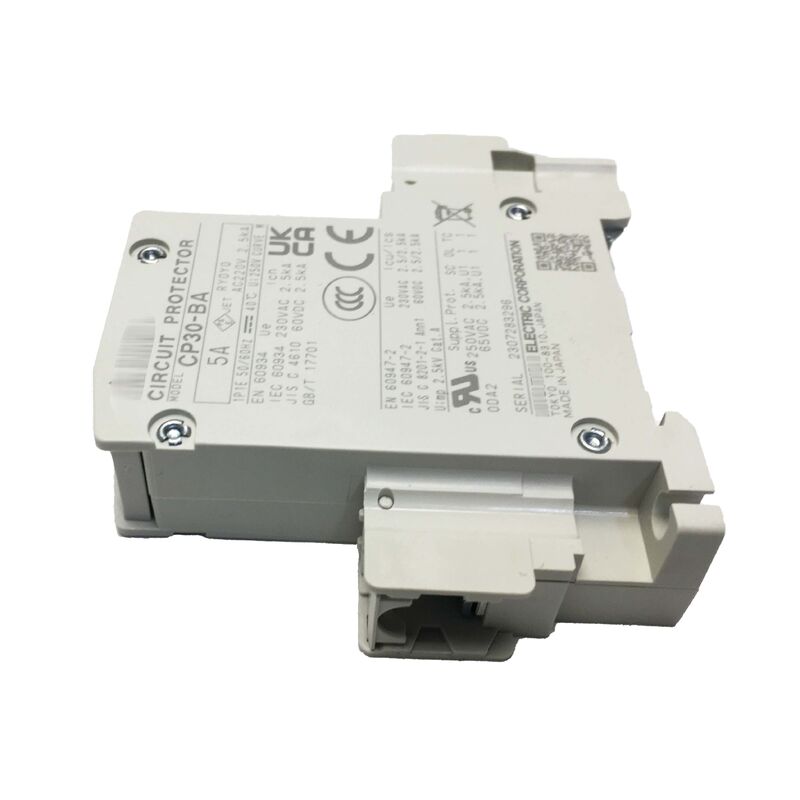

미쓰비시 CP30-BA1P1M5A는 미쓰비시 전기 WS-V (월드 슈퍼 V) 시리즈의 단극, 5A 소형 회로 차단기입니다. 이 UL 1077 인증 회로 보호기는 산업용 제어 패널 및 기계 인클로저 내의 개별 부하 회로, 제어 회로 및 분기 회로를 보호하도록 특별히 설계되었습니다.
| 부품 번호 | CP30-BA1P1M5A |
| 극 | 1극 (1P) |
| 트립 전류 | 5 AT |
| 프레임 전류 | 30 AF |
| 트립 곡선 | M (중속) |
| 정격 DC 전압 | 65V DC |
| 정격 절연 전압 (Ui) | 250V |
| 정격 임펄스 전압 (Uimp) | 2.5 kV |
| 단락 차단 용량 | 2.5 kA @ 230V AC (IEC) / 2.5 kA @ 250V AC (UL1077) |
| 연결 | 스크류 클램프 |
| 장착 | DIN 레일 |
| 표준 및 승인 | UL 1077, IEC 60947-2, IEC 60934, CSA C22.2 No.235, UL, CSA, TÜV, CE, CCC |
WS-V 시리즈는 전 세계 시장의 패널 빌더들의 까다로운 요구 사항을 충족하도록 설계되었습니다. 포괄적인 다중 인증 (UL 1077, IEC 60947-2, CSA, TÜV, CE)을 통해 북미, 유럽 및 아시아 시장에 공급되는 패널에 동일한 카탈로그 번호를 사용할 수 있어 글로벌 기계 규정 준수를 단순화합니다.
이 시리즈는 향상된 단락 차단 능력과 일관된 트립 특성을 특징으로 하며, UL 1077 조건에서 250V AC에서 2.5 kA의 차단 용량으로 안정적인 보호 기능을 제공합니다.
M-커브 (중속) 트립 특성은 중간 정도의 돌입 전류가 있는 회로에 이상적이며 다음과 같은 용도로 적합합니다:
이 커브는 지속적인 과전류로부터 보호하면서 정상적인 시동 과도 현상을 오작동 없이 허용합니다.
65V DC 전압 정격은 이 보호기를 다음과 같은 일반적인 24V 및 48V DC 제어 회로에 이상적으로 만듭니다:
이 장치는 DC 제어 시스템에서 적절한 보호를 보장하기 위해 DC 고장 차단용으로 특별히 정격되었습니다.
스크류 클램프 단자는 진동 및 열 순환이 있는 산업 환경에 적합한 안정적이고 재조임 가능한 연결을 제공합니다. 표준 35mm DIN 레일 장착은 다른 보호 장치와 함께 제어 패널에 쉽게 통합할 수 있도록 합니다.
UL 1077은 메인 서비스 입구 보호기 하위의 장비 내 회로에 대한 보조 보호 장치를 포함합니다. UL 489는 직접 서비스 연결을 위한 분기 회로 보호 장치를 포함합니다. CP30-BA와 같은 UL 1077 장치는 제어 패널 내의 개별 부하 회로에 사용됩니다.
M-커브: 중간 정도의 돌입 전류 (릴레이, 솔레노이드)에 대한 일반 용도. S-커브: 높은 돌입 전류 부하 (변압기, 모터). F-커브: 최소한의 돌입 전류가 있는 민감한 회로에 대한 빠른 응답.
예, 65V DC 정격은 24V DC 응용 분야에 상당한 여유를 제공합니다. 이 장치는 이 전압 등급에서 DC 차단용으로 특별히 정격되었습니다.
기본 장치에는 보조 접점이 포함되어 있지 않지만, CP30-BA 시리즈는 트립 상태 모니터링을 위해 장치 본체에 부착할 수 있는 추가 알람 및 보조 접점 액세서리를 지원합니다.
UL 1077, CSA C22.2 No.235, IEC 60947-2, IEC 60934, TÜV 및 EN 60934 및 EN 60947-2에 따른 CE 마킹. 이 다중 인증은 국제 기계 규정 준수를 단순화합니다.
