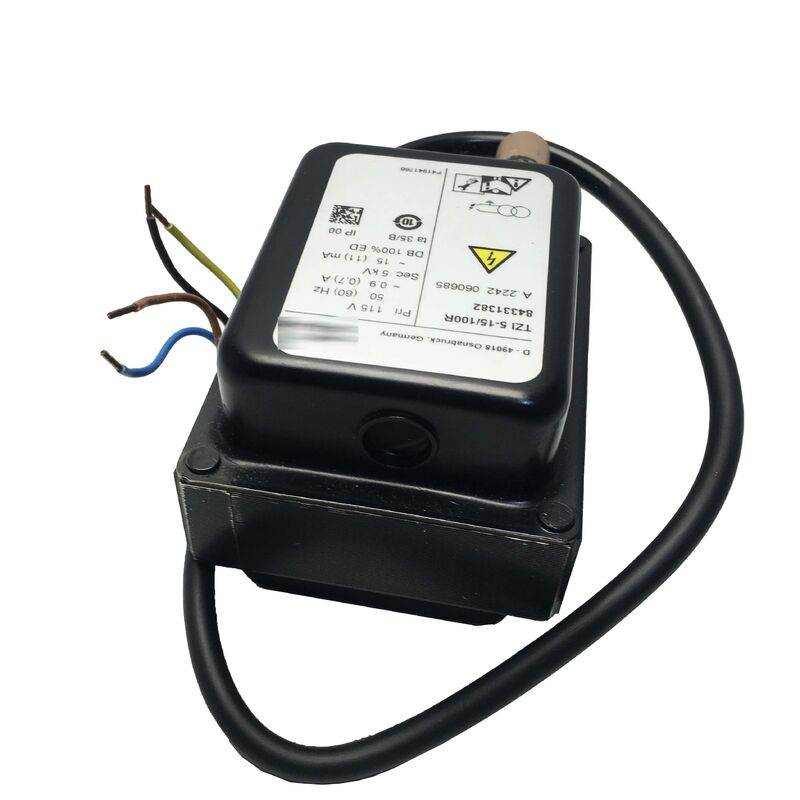

크롬 슈뢰더 TZI5-15/100R 발화 트랜스포머
주문 번호 84331382
제품 개요
Krom Schroder TZI5-15/100R (서열 번호 84331382) 는 기존 TZI 시리즈의 고전압 발화 변압기입니다.특히 산업 및 상업용 연소 장비의 가스 연소기와 가스 연소 또는 직접 연소 된 오일 연소기의 점화로 점화되도록 설계된.
이 트랜스포머는 115V AC 전원 공급을 5kV 고전압 출력으로 증가시킵니다.50 Hz에서 15 mA를 공급합니다. 연료-공기 혼합물의 적절하게 틈이있는 전극을 통해 신뢰할 수있는 발화 불꽃을 생성하는 데 필요한 전압과 전류의 최적의 조합입니다..
100%의 작업 주기가 이 유닛을 간헐적으로 작동하는 다른 유닛과 구별하는데, 의무적인 휴식 기간 없이 연속적인 작동을 허용한다.이것은 소화기 제어 응용 프로그램에서 까다로운 난방 주기에 서비스 수명을 제한 할 수있는 열 장애 모드를 제거합니다..
기술 사양
| 주문 번호 |
84331382 |
| 모델 |
TZI 5-15/100R |
| 출력 전압 |
5kV |
| 출력 전류 |
15mA (50 Hz) |
| 메인 입력 전압 |
115V AC |
| 작업 주기는 |
100% (연속) |
| 적용 |
가스, 오일 연소기 (스파크 발화) |
| 전극 작동 |
원전자 및 이중전자 |
| 장막 |
IP 00 - 컨트롤 캐비닛에 설치가 필요합니다. |
| 시리즈 |
TZI (트랜스포머 Zundung Industrie) |
| 제조업자 |
크롬 슈뢰더 / 엘스터 / 하니웰 연소 |
5kV 출력
TZI5-15/100R의 5kV 출력은 전극 간격 다이렉트릭을 분해하고 불꽃을 일으키기 위해 특별히 설계되었습니다.15mA 출력 전류는 신뢰할 수있는 연료-공기 혼합물 발화에 충분한 에너지를 보장합니다.이 사양은 적절한 전극 설치 설계에 대한 작동 포장을 정의합니다.
100%의 운용주기 혜택
확장 된 시작 시퀀스, 빈번한 사이클 또는 시범화 요구 사항이있는 현대 번너 관리 시스템은 100% 근무 주기의 등급에서 이익을 얻습니다.제한된 켜기 시간과 함께 간헐적 등급 변압기와 달리, 이 단위는 열 스트레스 걱정없이 연장 된 작동을 처리하여 까다로운 응용 프로그램에서 긴 서비스 수명을 보장합니다.
전극 작동 방식
TZI5-15/100R는 이중 전극 및 단일 전극 구성을 지원합니다. 단일 전극 작동에서 동일한 전극은 점화 및 이온화 기능을 모두 수행합니다.소형 또는 후장용 애플리케이션을 위해 연소장 헤드 구조를 단순화하고 연소실 침투량을 줄이는 것.
설치 요구 사항
IP 00 등급의 부품으로서 이 트랜스포머는 적절한 제어 캐비닛 안에 설치되어야 합니다.케이블 경로를 가능한 한 짧게 유지하십시오 (일반적으로 1 미터 이하), 및 신호 케이블에서 이동하여 전자기 간섭을 최소화합니다. 제대로 된 회로 완료를 위해 가연체의 기능적 Earthing은 필수적입니다.
대체 정보
현재 크롬 슈뢰더와 동등한 것은 TZI 5-15/100QT (순서 번호 84391111) 이며, 120VAC 입력과 UL/CSA 승인을 가진 동일한 5 kV/15 mA/100% 의무 사양을 갖추고 있습니다.정확한 115VAC 사양 일치가 필요한 설비용, 원래 TZI5-15/100R의 잉여 재고는 직접 교체 호환성을 제공합니다.
자주 묻는 질문
100% 근무 주기와 간헐적 근무 등급의 차이점은 무엇입니까?
100% 근무 주기는 필요없는 휴식 기간없이 연속 작동을 허용하지만 간헐적 인 등급 (일반적으로 20-30%) 은 과열을 방지하기 위해 정의 된 주기에 맞춰 제한됩니다.100% 등급은 빈번한 시작 또는 연장 된 발화 순서를 가진 응용 프로그램에서 열 스트레스를 제거합니다..
이 트랜스포머는 가스와 오일 연료를 모두 켜는 데 사용할 수 있나요?
네. TZI 시리즈는 직접 가스 번너의 불꽃 발화와 가스 번너의 설계에 따라 파일럿 가스 불꽃 또는 직접 불꽃 발화로 오일 번너에 적합합니다.제조업체의 사양에 따라 적절한 전극 틈과 위치 안정적인 점화 보장.
이 트랜스포머에 어떤 점화 케이블을 사용해야 할까요?
최소 5kV로 지정된 고전압 발화 케이블을 사용하여 용량 부하를 최소화하기 위해 가능한 한 짧게 유지하십시오 (한 미터 이하 권장됩니다).신호 배선에서 멀리 이동하고 준수 설치를 위해 Krom Schroder의 특별히 설계 된 케이블 액세서리를 사용.
태워버리는 몸의 Earthing가 필요한가요?
그래, 고전압 회로를 완성하기 위해 화기 몸의 기능적 Earthing은 단일 및 이중 전극 구성 모두에서 필수적입니다.분출이 불가능하거나 존재하지 않을 것입니다..
현재 TZI5-15/100R의 대체물은 무엇일까요?
전류 생산 대용량은 TZI 5-15/100QT (계열 번호 84391111) 이며, 120VAC 입력과 UL/CSA 목록과 동일한 사양을 갖추고 있습니다. 정확한 115VAC 사양 일치를 위해,원래 TZI5-15/100R의 잉여 물량은 직접 호환성을 제공합니다..
