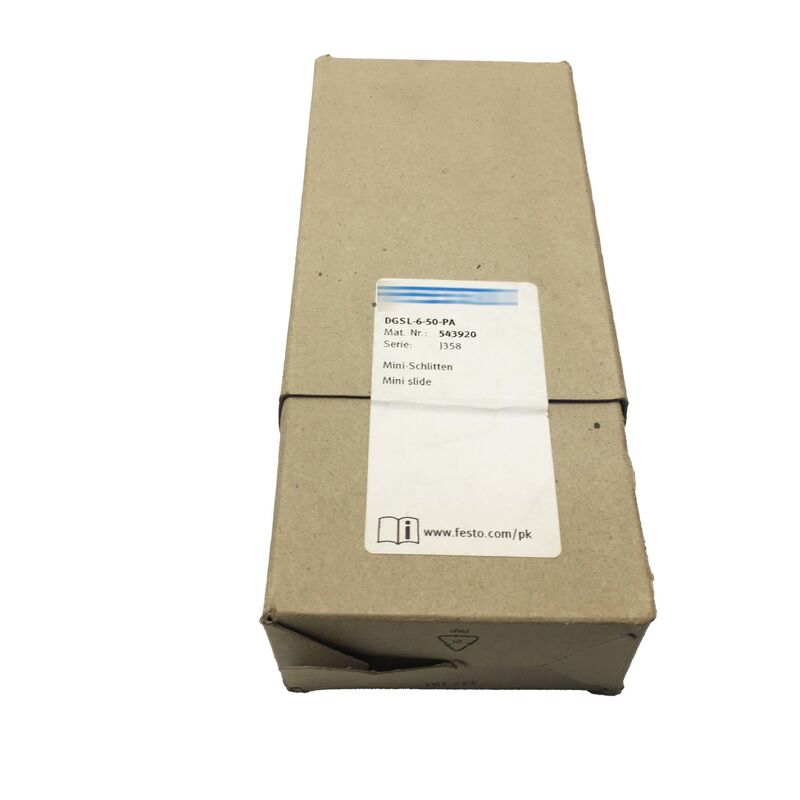

Festo DGSL-6-50-PA 미니 슬라이드 실린더
6mm 보어, 50mm 스트로크, 이중 작동 | 부품 번호: 543920 | 정품 신품
작은 공간, 뛰어난 정밀도
컴팩트한 자동화라고 해서 정확성을 희생할 필요는 없습니다. Festo DGSL-6-50-PA는 볼 베어링 케이지 가이드, 양단 탄성 쿠셔닝, 근접 센서 호환성을 하나의 DGSL 시리즈에서 가장 작은 공압 슬라이드 패키지에 담은 소형 슬라이드 실린더입니다.
공간이 밀리미터 단위로 계산되는 픽앤플레이스 셀, 소형 부품 조립 고정구, 핸들링 모듈의 경우, 재설계 없이 장착할 수 있는 장치입니다.
DGSL-6-50-PA는 부품 번호 543920이며 Festo의 확립된 DGSL 미니 슬라이드 제품군에 속합니다. 이중 작동, 요크 구동 구조로 생산 자동화의 까다로운 사이클 수를 위해 설계되었습니다.
기술 사양
| 매개변수 |
값 |
| 부품 번호 |
DGSL-6-50-PA |
| 대체 부품 번호 |
543920 |
| 브랜드 |
Festo |
| 시리즈 |
DGSL |
| 유형 |
미니 슬라이드 / 슬라이드 테이블 |
| 보어 크기 |
6 mm |
| 피스톤 직경 |
8 mm |
| 스트로크 |
50 mm |
| 작동 모드 |
이중 작동 |
| 구동 장치 설계 |
요크 (피스톤 로드 + 슬라이드) |
| 작동 압력 |
0.15 - 0.8 MPa (1.5 - 8 bar) |
| 최대 속도 |
0.5 m/s |
| 반복 정밀도 |
0.3 mm |
| 쿠셔닝 |
양단에 탄성 링/패드 (P) |
| 가이드 유형 |
볼 베어링 케이지 |
| 장착 위치 |
모든 방향 |
| 위치 감지 |
근접 센서용 |
| 6 bar에서의 이론적 힘 (전진) |
30 N |
| 6 bar에서의 이론적 힘 (후진) |
23 N |
| 작동 매체 |
ISO 8573-1:2010에 따른 압축 공기 |
DGSL 설계의 작동 원리
DGSL 시리즈는 요크 구동 구조를 사용합니다. 즉, 피스톤 로드가 하중에 직접 연결되는 대신 슬라이딩 플레이트(요크)에 연결됩니다.
이 구조는 슬라이드가 횡하중을 피스톤 로드로 전달하지 않고도 처리할 수 있게 하여 씰의 수명을 연장하고 전체 스트로크에 걸쳐 부드러운 움직임을 유지합니다.
볼 베어링 케이지 가이드는 0.3mm의 반복 정밀도를 실제로 달성할 수 있게 하는 부품입니다.
볼 케이지 가이드는 여러 접점 지점에 하중을 고르게 분산시키고, 오프셋된 하중에서 발생하는 모멘트 힘에 저항합니다. 이는 픽앤플레이스 그리퍼 및 부품 이송 어셈블리에서 흔히 발생하는 상황입니다.
양단의 탄성 쿠셔닝 링은 스트로크 끝점에서 금속 간 접촉 없이 감속을 처리하여 구조에 충격을 주지 않습니다. 고주기 애플리케이션에서 이 쿠셔닝은 슬라이드 본체와 부착된 툴링의 서비스 수명을 연장합니다.
위치 감지 통합
DGSL-6-50-PA에는 근접 센서용 센서 슬롯이 장착되어 있어 조립 공간에 돌출된 하드웨어가 추가되지 않습니다. 근접 센서를 슬롯에 직접 장착하여 종단 위치, 중간 위치 또는 둘 다를 감지하고 PLC 또는 공압 컨트롤러로 신호를 피드백할 수 있습니다.
깔끔한 통합은 전체 모듈을 컴팩트하게 유지하고 외부 센서 브래킷이 발생하는 케이블 라우팅 문제를 제거합니다.
핸들링 및 조립 애플리케이션
이 크기와 스트로크 조합은 다음에서 자주 발견됩니다:
- 소형 부품 픽앤플레이스 모듈 - 50mm 스트로크가 컴팩트한 조립 스테이션에서 공급 위치와 배치 위치 사이의 간격을 연결합니다.
- 공압 그리퍼 위치 지정 - 슬라이드가 그리퍼를 작업물로 전진시키고 다음 사이클을 위해 깔끔하게 후퇴합니다.
- 소형 이송 시스템 - 여러 DGSL 장치가 XY 또는 선형 구성으로 결합됩니다.
- 고정구 클램핑 작동 - 이중 작동 설계는 압력 하에서 클램핑된 위치를 유지하고 신호에 따라 확실하게 해제합니다.
- 전자 부품 핸들링 - 0.3mm 반복 정밀도가 PCB 어셈블리 또는 커넥터 삽입 작업에 대한 정밀한 부품 배치를 지원합니다.
자주 묻는 질문
DGSL-6-50-PA의 작동 압력 범위는 어떻게 되나요?
작동 압력 범위는 1.5 ~ 8 bar (0.15 ~ 0.8 MPa)입니다. 안정적인 작동을 위해 최소 1.5 bar의 압력이 필요합니다. 8 bar 이상으로 작동하면 정격 압력 한계를 초과하므로 피해야 합니다.
DGSL-6-50-PA를 어떤 방향으로든 장착할 수 있나요?
예 - 장착 위치는 모든 방향으로 지정됩니다. 볼 베어링 케이지 가이드와 요크 구조는 성능이나 가이드 수명에 영향을 주지 않고 수평, 수직 및 각도 장착을 허용합니다.
이 슬라이드와 호환되는 위치 센서 유형은 무엇인가요?
슬라이드는 슬라이드 본체의 통합 센서 슬롯에 맞는 근접 센서용으로 설계되었습니다. Festo의 SME/SMT 시리즈 근접 스위치 및 동일한 폼 팩터의 호환되는 타사 센서를 사용할 수 있습니다. 주문 전에 센서 슬롯 치수를 센서 본체 크기와 비교하십시오.
PA와 P1A 쿠셔닝 변형의 차이점은 무엇인가요?
PA 변형은 양단에 탄성 쿠셔닝 링을 사용합니다. 즉, 금속 간 끝 접촉 없이 유연한 감속을 제공합니다. P1A 변형은 탄성 쿠셔닝과 조절 가능한 미세 쿠셔닝을 전단에 결합하여 더 정밀한 종단 위치 제어가 필요한 고속 애플리케이션에 사용됩니다. 표준 중속 애플리케이션의 경우 PA가 더 일반적이고 비용 효율적인 선택입니다.
DGSL-6-50-PA는 오일 윤활 공기 시스템과 호환되나요?
예, 조건부로 가능합니다. 이 장치는 오일 윤활 압축 공기로 작동할 수 있지만, 윤활 작동이 시작되면 장치의 나머지 서비스 수명 동안 계속 윤활이 필요합니다. 이전에 윤활된 장치를 오일 없이 작동하면 조기 씰 마모가 발생합니다. 신규 설치의 경우, Festo는 이러한 종속성을 피하기 위해 ISO 8573-1:2010 [7:4:4]에 따라 오일 프리 작동을 권장합니다.
주문 전에 애플리케이션에 대한 장착 치수, 센서 호환성 및 스트로크 요구 사항을 확인하십시오. DGSL-6-50-PA는 정밀 부품이므로 올바른 설치 조건이 반복 정밀도와 서비스 수명에 직접적인 영향을 미칩니다.
