| 원래 장소 | 중국 |
| 브랜드 이름 | Airtac |
| 모델 번호 | SDA12X25 |
제품 개요:

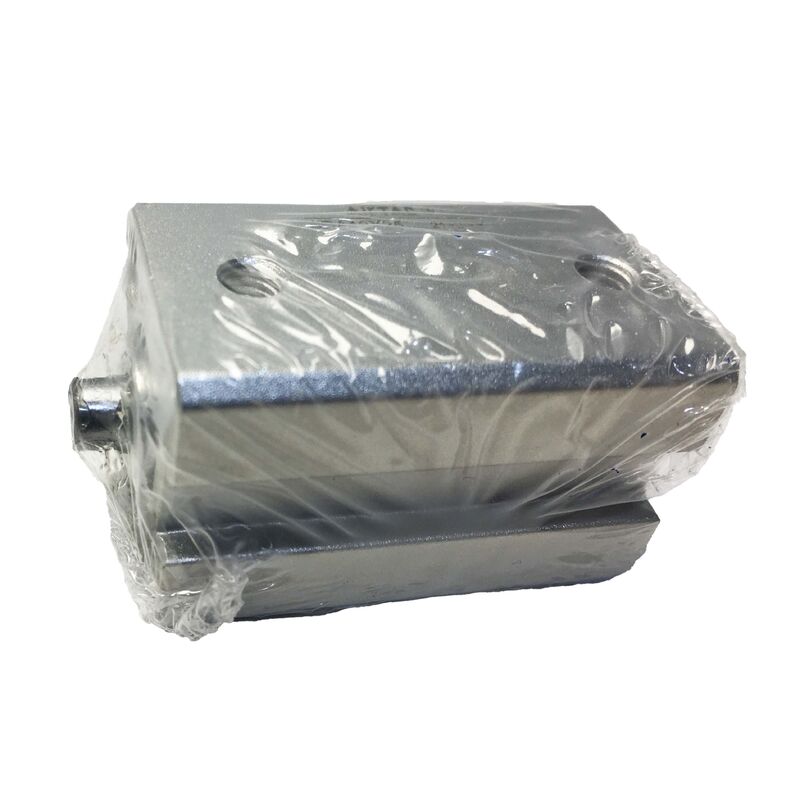

Airtac SDA12X25 초박형 공압 실린더는 공간이 제한적이지만 성능을 타협할 수 없는 산업 자동화 애플리케이션을 위해 설계된 브랜드 신규, 공장 밀봉 공압 액추에이터입니다. 슬림한 프로파일과 견고한 알루미늄 구조로 정확하고 빠르며 안정적인 직선 운동을 제공하여 포장 라인, 조립 기계 및 로봇 시스템에 이상적입니다.기술 데이터:매개변수사양실린더 유형초박형 / 컴팩트 공압 실린더보어 크기12mm스트로크 길이25mm작동 압력0.1–0.9 MPa (14.5–130 PSI)최대 속도
최대 1.5m/s (부하에 따라 조절 가능)
| 작업 온도 | -20°C ~ 70°C (-4°F ~ 158°F) |
|---|---|
| 재질 | 부식 방지 코팅 처리된 알루미늄 합금 본체 |
| 장착 | 다양한 설치를 위한 표준 M5 나사 구멍 |
| 엔드 쿠셔닝 | 부드러운 정지를 위한 선택적 공압 쿠셔닝 |
| 제품 특징 | 1. Airtac 브랜드 제조를 채택합니다. |
| 2. 실린더 본체 및 후면 커버, 피스톤 및 피스톤 로드는 리벳 구조로 되어 있어 컴팩트하고 안정적입니다. | 3. 실린더 본체의 내경은 롤링 처리 후 하드 산화 처리되어 내마모성과 내구성이 뛰어납니다. |
| 4. 피스톤 씰은 특수 O형 양방향 밀봉 구조를 채택하여 컴팩트한 크기와 오일 저장 기능을 갖습니다. | 5. 컴팩트한 구조로 설치 공간을 효과적으로 절약할 수 있습니다. |
| 6. 실린더 본체 주변에 센서 홈이 있어 센서 설치가 편리합니다. | 7. 선택 가능한 다양한 실린더 유형 사양. |
| 설치 및 사용: | 1. 작업 중 부하가 변동될 경우 충분한 출력 용량을 가진 실린더를 선택해야 합니다. |
| 2. 고온 또는 부식성 환경에서는 내열성 또는 내식성이 높은 실린더를 선택해야 합니다. | 3. 습도, 먼지 또는 물방울, 오일 먼지 및 용접 찌꺼기가 많은 환경에서는 필요한 보호 조치를 취해야 합니다. |
5. 실린더에 사용되는 매체는 40μm 이하로 필터링해야 합니다.
6. 저온 환경에서는 습기 동결을 방지하기 위해 동결 방지 조치를 취해야 합니다.7. 실린더는 적용 전에 무부하 상태에서 시험 운전을 수행해야 합니다. 작동 전에 과도한 충격으로 인한 실린더 손상을 방지하기 위해 버퍼를 최소로 설정하고 점차적으로 해제해야 합니다.
8. 실린더는 실린더의 정상적인 작동을 유지하고 서비스 수명을 연장하기 위해 작동 중 측면 하중의 영향을 피해야 합니다.
9. 실린더를 분해하여 장기간 보관하는 경우 표면에 방청 처리를 해야 합니다. 공기 흡입구 및 배출구에는 방진 캡을 추가해야 합니다.응용 분야:
컴팩트 자동화 기계 및 로봇
컨베이어 시스템 작동 및 포장 라인전자 및 조립 분야의 픽앤플레이스 장치
산업 공정의 경하중 기계적 움직임
제한된 공간에서 고성능 직선 운동이 필요한 모든 시나리오
