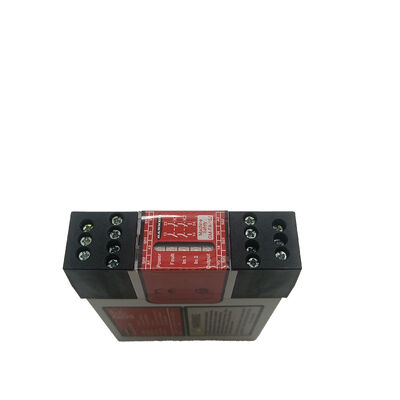

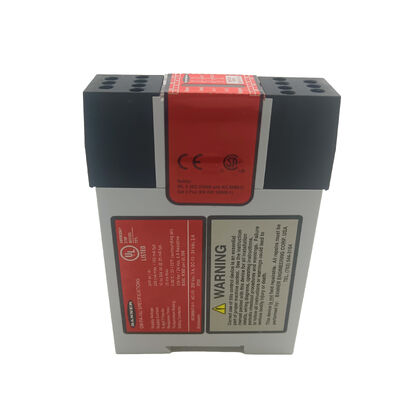

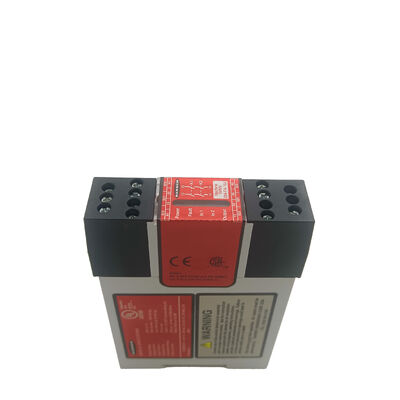

배너 GM 1 보조 접점 안전 릴레이 24V ac 듀얼, 싱글 2 안전 접점
GM-FA-10J 게이트 모니터 안전 모듈 (이하 “안전 모듈”)는 각 스위치의 정상 개방(N.O.) 접점과 정상 폐쇄(N.C.) 접점을 모니터링하여 코드화된 자기 안전 스위치 및 강제 개방 안전 스위치의 올바른 작동을 확인하는 데 사용됩니다. 또한 두 개의 중복 전류 소싱 PNP 신호의 올바른 상태를 모니터링하고 확인하는 데 사용할 수 있습니다. (각 입력 채널에 대해 하나의 PNP 소스는 정상적으로 꺼짐(Normally OFF)이어야 하고 다른 하나는 정상적으로 전도(Normally Conducting)이어야 합니다.) 일반적인 응용 분야에서 두 개의 안전 스위치(개별적으로 장착됨)는 게이트, 이동식 가드 또는 배리어(이 문서 전체에서 “가드”라고 함)의 열림 또는 닫힘 상태를 나타냅니다.
기능
• 접점 고장 또는 배선 오류에 대해 하나 또는 두 개의 안전 스위치를 모니터링합니다. • 제어 신뢰성 전원 차단 회로 연결을 위한 두 개의 출력 스위칭 채널 • 자동 리셋 또는 모니터링되는 수동 리셋 • 설계는 UL991, ISO 14119 및 ISO 13849-1(EN954-1) 표준(안전 카테고리 2, 3 또는 4)을 준수합니다. • NFPA 79 및 IEC 60204-1에 따른 기능적 정지 카테고리 0 응용 분야에 사용 • 6 암페어 안전 출력 접점 • 플러그인 터미널 블록 • 터미널 블록이 교체된 경우에도 안전 기능 손실 없이 모듈이 계속 작동합니다.
기술 사양
| 매개변수 | 값 |
|---|---|
| 모델 | GM-FA-10J |
| 제품 유형 | 게이트 모니터링 안전 모듈 |
| 공급 전압 | 24V AC / 24V DC |
| 안전 기능 | 가드 도어 / 게이트 인터록 모니터링 |
| 출력 유형 | 듀얼 안전 릴레이 출력 |
| 접점 구성 | 2NO 안전 접점 + 보조 신호 |
| 응답 시간 | ≤ 30 ms |
| 리셋 유형 | 수동 / 자동 리셋 (모델에 따라 다름) |
| 장착 | DIN 레일 |
| 보호 등급 | IP20 |
| 작동 온도 | -10°C ~ +55°C |
| 인증 | CE, 안전 규격 준수 |
| 상태 | 신품, 공장 밀봉 |
기계 안전 도어 모니터링
CNC 안전 인클로저 보호
로봇 셀 안전 인터록
포장 라인 가딩 시스템
자동화 장비 비상 정지 회로
