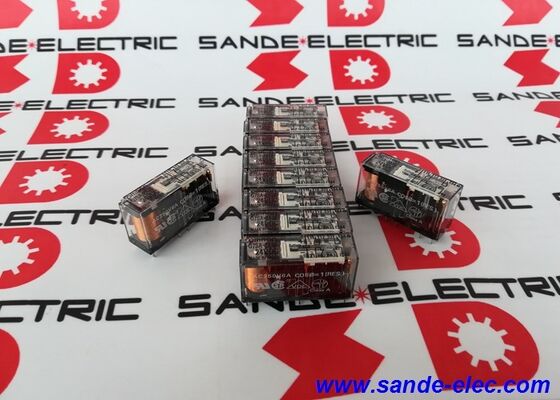

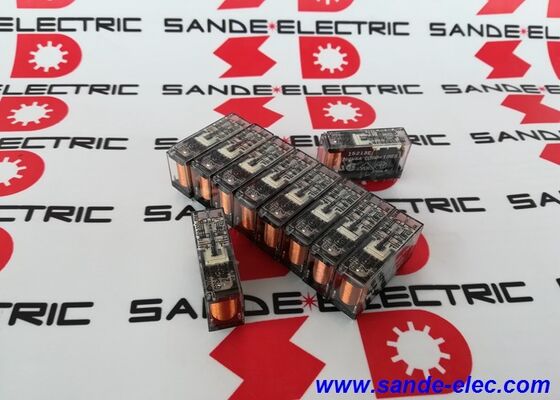

G7SA-2A2B DC24V OMRON G7SA-2A2B 안전 릴레이 24VDC 6A Plc 모듈 새롭고 원래

Omron G7SA-2A2B DC24∙ 안전 릴레 2 NO / 2 NC / 6A / 24V DC 코일 / 강제 유도 콘택트 / EN 50205

강제 가이드 된 접촉 ∙ 안전성 에 중요 한 설계 특징

G7SA-2A2B는 표준 릴레가 아닙니다. 그것의 정의 특징은 기계 안전 회로에서 사용을 가능하게 하는 힘으로 인도 (기계적으로 연결) 접촉 메커니즘입니다.

표준 릴레이에서 the normally-open and normally-closed contacts can theoretically both close simultaneously if a contact welds or a spring fails — a condition that a safety circuit relying on the NC contact status cannot detect강제 유도 접촉을 가진 G7SA에서 NO 및 NC 접촉은 기계적으로 결합됩니다. 어떤 NO 접촉이 닫혀있는 경우 NC 접촉이 물리적으로 닫히지 못하게됩니다..이 상호 배제법은 소프트웨어나 릴레의 전기 상태에 의존하지 않고 기계적으로 시행됩니다.

이 기계적 보장은 G7SA-2A2B를 안전 리레 모듈과 안전 로직 시스템에서 모니터링하기에 적합하게 만듭니다.안전 컨트롤러는 NO 연락처가 용접되지 않은지 확인하기 위해 NC 접촉자를 모니터링 할 수 있습니다 Relay의 상태의 실제 하드웨어 수준 상태를 제공.

주요 사양

안전 회로에서의 응용

G7SA-2A2B는 안전 회로에서 출력 릴레로 사용되며, 그 회로들은 안전에 중요한 기계 전력을 싣고 잇습니다.일반적인 응용 분야는:

• 기계 보호 시스템에서 문 잠금 출력 전환
• E-STOP 회로 출력 접촉
• 가벼운 커튼과 안전 매트 출력 전환
• 두 개의 손 제어 회로 출력 릴레

리레는 피드백 접촉을 모니터링하는 안전 리레 모듈 또는 안전 PLC와 결합하여 작동합니다.두 개의 NC 접촉은 피드백 채널을 제공합니다. 안전 컨트롤러는 재시작을 허용하기 전에 릴레가 올바르게 전력을 제거했는지 확인하기 위해 읽습니다..

P7SA 시리즈 플러그인 소켓은 현장 배선을 방해하지 않고 G7SA-2A2B를 교체 할 수 있습니다.이것은 배선 변경 없이 릴레이 교체 재설명 노력을 줄이는 패널에서 실용적인 유지 보수 고려 사항입니다..

FAQ

Q1: G7SA-2A2B를 표준 릴레이보다는 "안전 릴레이"로 만드는 것은 무엇입니까?

강제 유도 된 접촉 메커니즘은 NO와 NC 접촉 세트를 물리적으로 연결하여 동시에 같은 상태를 차지할 수 없습니다.NC 연락처는 기계적으로 닫는 것을 방지합니다이것은 안전 컨트롤러가 NC 접촉을 모니터링하고 표준 릴레이로 불가능한 용접 NO 접촉을 감지 할 수 있습니다.이것은 IEC 62061 및 ISO 13849 안전 아키텍처에서 릴레이 사용을위한 기본 요구 사항입니다..

Q2: G7SA-2A2B가 PCB에 직접 장착될 수 있나요?

그래요. 단말기 배열은 직접 PCB 용접을 위해 설계되었습니다.P7SA 시리즈 푸시인 터미널 소켓은 G7SA-2A2B를 직접 수용하고 용접없이 나사 또는 스프링 클램프 필드 배선 단말기를 제공합니다..

Q3: 코일 전압 작동 범위는 무엇입니까?

스핀 들의 명목 전압은 24V DC이다. 릴레는 18V DC 이상에서 전력을 공급 (결결) 할 수 있으며 2.4V DC 이상에서 전력을 제거 할 수 있습니다. 지속 스핀 들의 전압은 26.4V DC 위험 영구 코일 손상18~26.4V DC 작동 범위는 전형적인 24V DC 공급 규제 허용 범위를 수용합니다.

Q4: NC 및 NO 접촉은 다른 회로 전압을 전환 할 수 있습니까?

네. 각 접촉 세트가 독립적입니다. 두 NO 접촉자와 두 NC 접촉자가 각각의 회로 부하를 독립적으로 전환합니다.한 NO 접촉 세트는 24V DC 피드백 회로에서 NC 접촉이 작동하는 동안 230V AC 부하를 전환 할 수 있습니다.릴레의 접촉 회로 사이의 고립은 같은 릴레에 다른 회로 전압을 허용합니다.

Q5: G7SA-2A2B와 G7SA-3A1B의 차이점은 무엇입니까?

둘 다 Omron G7SA 가족에 속하며, 강제 유도 접촉과 같은 전류 등급을 갖는다. 2A2B는 NO 2개와 NC 2개 (4극) 접촉을 제공하며, 3A1B는 NO 3개와 NC 1개 (4극) 접촉을 제공한다.접촉 조합은 안전 회로의 NO (부하 전환) 및 NC (반응 모니터링) 접촉 요구 사항에 따라 선택됩니다.대부분의 2 채널 안전 회로는 2A2B를 사용하여 양 출력 릴레에서 피드백 NC 접촉을 제공합니다.
