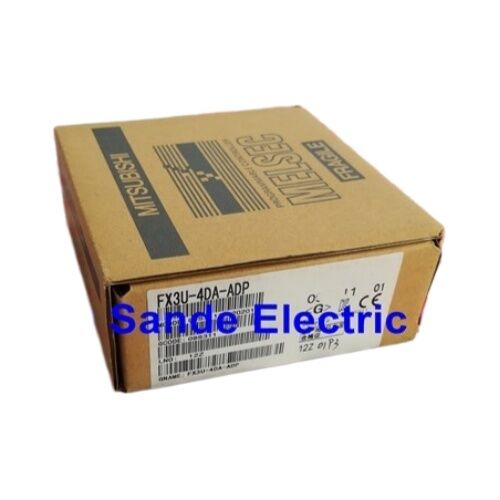

새로운 미쓰비시 FX3U-4DA-ADP PLC 제어 시스템용 아날로그 출력 어댑터 모듈

자주 묻는 질문Q1: 미쓰비시 FX3U-4DA-ADP는 몇 개의 아날로그 출력을 제공합니까?는 안정적인 신호 변환, 유연한 채널 구성 및 일상적인 산업 운영에서 신뢰할 수 있는 성능이 필요한 제어 시스템을 위해 설계된 컴팩트한 아날로그 출력 어댑터입니다. 이 제품은 인버터, 밸브, 온도 조절기 및 전압 또는 전류 출력 신호에 응답하는 기타 현장 장비와 같이 PLC 기반 아날로그 제어가 필요한 자동화 프로젝트에 실용적인 선택입니다. 4채널 설계는 불필요한 설치 복잡성을 추가하지 않고 여러 아날로그 출력이 필요한 시스템에 특히 유용합니다.

주요 기술 데이터

이 사양 세트는 제어 정밀도와 실용적인 통합 간에 강력한 균형을 제공합니다. 4개의 각 채널은 전압 또는 전류 출력으로 독립적으로 설정할 수 있어 혼합 신호 애플리케이션을 단순화하고 다양한 자동화 요구 사항에 모듈을 더 쉽게 맞출 수 있습니다. 12비트 변환 및 미세 출력 해상도는 부드러운 아날로그 제어를 지원하며, 컴팩트한 본체는 소형 PLC 캐비닛의 패널 공간을 절약하는 데 도움이 됩니다.

유연한 다중 채널 아날로그 제어를 위해 설계됨

많은 자동화 시스템에서 아날로그 출력 모듈은 신호 생성 이상의 역할을 해야 합니다. 출력 안정성을 유지하고 제어 변경에 예측 가능하게 응답하며 추가 배선 또는 구성 부담 없이 다양한 현장 장치를 지원해야 합니다. 이 모듈은 는 컴팩트한 어댑터 형식으로 4개의 아날로그 출력 채널을 제공하고 각 채널을 전압 또는 전류 작동으로 별도로 구성할 수 있기 때문에 이러한 역할에 적합합니다.

이러한 유연성 덕분에 하나의 컨트롤러가 동시에 여러 유형의 장비를 구동해야 하는 시스템에서 유용합니다. 한 채널에서 전압 출력을 사용하고 다른 채널에서 전류 출력을 사용하는 설정을 사용할 수 있으며, 이는 제어 요구 사항이 장치마다 다른 실제 PLC 설치에서 특히 가치가 있습니다. 이 어댑터는 전체 시스템에 단일 출력 형식을 강제하는 대신 더 유연하고 효율적인 제어 설계를 지원합니다.

안정적인 신호 성능을 갖춘 컴팩트한 폼 팩터

제어 패널에서는 프로젝트에 불필요하게 캐비닛 크기를 확장하지 않고 추가 아날로그 제어가 필요한 경우 공간이 중요합니다. 이 모듈은 는 슬림한 본체와 낮은 모듈 무게로 이러한 요구를 충족하여 빽빽하게 배열된 PLC 시스템에 더 쉽게 설치할 수 있습니다. 컴팩트한 치수에도 불구하고 4개의 아날로그 출력 포인트와 산업 공정 제어에 필요한 신호 정확도를 제공합니다.

성능 프로파일은 일상적인 작동 조건에서도 안정적인 아날로그 변환을 지원합니다. 총 정확도는 상온 주변에서 ±0.5%, 주변 온도 범위 0°C ~ 55°C에서 ±1.0%로 지정되어 장시간 듀티 사이클 동안 안정적인 출력 동작이 중요한 생산 환경에 적합합니다. 짧은 D/A 변환 시간은 스캔 기반 작동 중에 제어 시스템이 아날로그 값을 신속하게 업데이트하는 데 도움이 됩니다.실용적인 PLC 통합을 위해 제작됨이 모듈은 미쓰비시 MELSEC-F 제품군 애플리케이션을 위해 설계되었으며 여러 FX 시리즈 PLC 플랫폼과 호환됩니다. 24V DC 전원을 사용하며 전용 전압/전류 신호 단자와 전원 LED가 포함되어 있어 설정 및 유지 보수 중에 간단한 설치 및 상태 확인을 지원합니다. 또한 이 어댑터는 아날로그 출력 영역, PLC 측 및 전원 공급 장치 측 간에 절연을 사용하여 산업 배선 환경에서 신호 신뢰성을 향상시킵니다.기계 제작자, 패널 통합 업체 및 유지 보수 팀에게 이러한 호환성, 컴팩트한 크기 및 다중 채널 아날로그 기능의 조합은 더 큰 I/O 아키텍처로 이동하지 않고 PLC 제어 기능을 확장할 때 이 모듈을 실용적인 선택으로 만듭니다. 정확한 아날로그 출력, 효율적인 패널 레이아웃 및 안정적인 장기 작동이 모두 중요한 시스템에서 잘 작동합니다.일반적인 응용 분야 미쓰비시 FX3U-4DA-ADP

는 일반적으로 다음과 같은 용도로 적합합니다.

PLC 기반 아날로그 신호 출력 시스템인버터 및 드라이브 속도 참조 제어밸브 및 액추에이터 신호 제어

온도 및 공정 제어 시스템

다중 채널 산업 자동화 패널

자주 묻는 질문Q1: 미쓰비시 FX3U-4DA-ADP는 몇 개의 아날로그 출력을 제공합니까?A1:

• FX3U-4DA-ADP

• 는

• 4개의 아날로그 출력 채널

• 을 제공합니다. 이를 통해 하나의 모듈로 단일 PLC 설정에서 여러 현장 장치를 제어할 수 있으며, 이는 배선을 단순화하고 추가 아날로그 하드웨어의 필요성을 줄이는 데 도움이 될 수 있습니다. 실제 자동화 시스템에서 하나의 컴팩트한 어댑터에 4개의 출력이 있는 것은 공간이 제한적이지만 다중 포인트 아날로그 제어가 여전히 필요한 경우 유용합니다.

Q2: 이 모듈은 어떤 출력 신호 유형을 지원합니까?

A2:
이 모듈은 0 ~ 10V DC 전압 출력 이 모듈은 4 ~ 20mA DC 전류 출력을 모두 지원합니다. 각 채널은 개별적으로 구성할 수 있으므로 동일한 어댑터가 동일한 설치에서 다른 신호 유형을 지원할 수 있습니다. 이는 다양한 장치에서 다른 아날로그 표준을 요구할 수 있는 실제 제어 시스템에 훨씬 더 유연합니다.Q3: FX3U-4DA-ADP는 어느 정도의 정확도를 제공합니까?

A3:
이 모듈은 25°C±5°C에서 ±0.5% 총 정확도 및 폭 약 17.6mm, 높이 약 90mm, 깊이 약 89.5mm로 지정되어 있으며 전압 및 전류 출력 범위 모두에 해당됩니다. 이 수준의 성능은 반복 가능한 기계 또는 공정 제어를 위해 안정적인 아날로그 출력이 필요한 많은 산업 응용 분야에 적합합니다. 일상적인 사용에서 이는 시스템이 변화하는 주변 조건에서 보다 안정적인 출력 동작을 유지하는 데 도움이 됩니다.Q4: 이 모듈은 컴팩트한 제어 패널에 적합합니까?

A4:
예. FX3U-4DA-ADP는 폭 약 17.6mm, 높이 약 90mm, 깊이 약 89.5mm의 컴팩트한 본체와 약 0.1kg

의 무게를 가지고 있습니다. 따라서 제어 패널 공간이 제한적이지만 아날로그 출력 기능을 추가해야 하는 설치에 매우 적합합니다. 슬림한 디자인은 소형 PLC 기반 자동화 시스템에서 매력적인 이유 중 하나입니다.
Q5: 미쓰비시 FX3U-4DA-ADP는 어떤 종류의 응용 분야에 가장 적합합니까?A5: 이 모듈은 PLC 아날로그 출력 제어에 적합하며, 드라이브 참조 신호, 밸브 제어, 공정 규제 및 전압 또는 전류 출력을 모두 요구하는 다중 채널 자동화 작업이 포함됩니다. 4개의 독립적으로 구성 가능한 채널을 제공하므로 하나의 PLC가 설치를 컴팩트하고 효율적으로 유지하면서 동시에 여러 아날로그 장치와 통신해야 하는 시스템에서 특히 잘 작동합니다.
