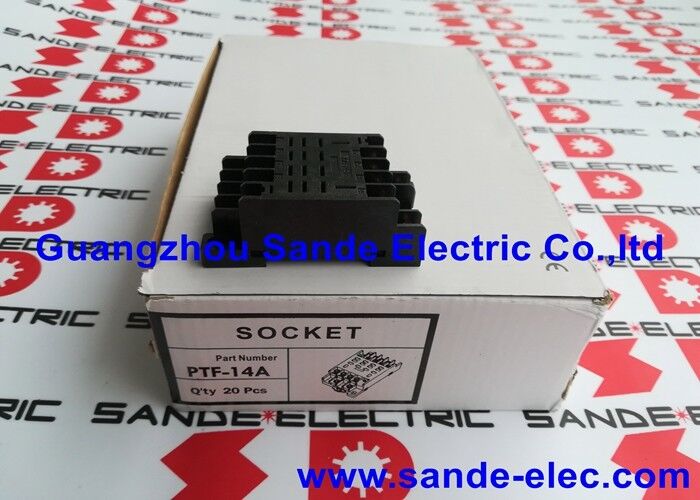

OMRON 연결 소켓 PTF-14A PTF14A

옴론 PTF-14A∙ 옴론 LY 시리즈용 4극 릴레이 소켓 14핀 / DIN 레일 + 패널 마운트

옴론 LY4용으로 제작된 롤레와 소켓

PTF-14A는 Omron의 LY4 4극 릴레이 시리즈의 14핀 DIN 레일 릴레이 소켓이다.그것은 릴레와 패널 사이의 기계적 및 전기적 인터페이스를 처리 릴레 전면에서 플러그, 필드 배선이 소켓의 나사 터미널에 연결되며, 리레는 배선을 방해하지 않고 교체 할 수 있습니다.

소켓은 표준 35mm DIN 레일에 장착되며 또한 패널에 직접 장착 할 수 있습니다.이것은 현대 DIN 레일 기반 패널 구축과 구성 요소가 백플릿에 직접 skrued되는 오래된 패널 디자인과 모두 호환성.

손가락 보호 단말기 디자인은 릴레 설치, 검사 또는 교체 중에 활력 단말기와 우연한 접촉 위험을 줄이기 위해 나사 단말기 영역을 포착합니다.릴레 삽입 및 소켓 몸안에 잠금; 유지 클립 또는 소켓 잡기 진동에 저항합니다.

주요 사양

DIN 레일 대 패널 마운트 같은 소켓, 두 가지 옵션

PTF-14A는 도구 없이 표준 35mm × 7.5mm DIN 레일에 꽂습니다. 패널 장착용으로 소켓에는 패널 장착 구멍이 포함되어 있습니다.두 장의 장착 방법은 동일한 소켓 몸을 사용 하 고 동일한 터미널 액세스를 제공합니다..

이 이중 장착 가능성은 DIN 레일 공간이 제한되거나 특정 릴레이 위치가 레일 사용 가능성보다는 패널 레이아웃에 의해 결정되는 패널에서 중요합니다.

리레 설치 및 교체

LY4 릴레는 PTF-14A 소켓에 앞쪽에서 삽입된다. 정렬 핀은 잘못된 방향성을 방지한다. 유지 메커니즘은 릴레를 진동으로부터 유지한다. 릴레를 교체하기 위해,유지 클립을 풀어, 릴레를 바로 꺼내서 교체 칩을 삽입합니다

배선 장애 없이 교체하는 절차는 기계 패널의 직접 배선된 리레보다 소켓 및 리레 아키텍처의 주요 유지보수 장점이다.

FAQ

Q1: PTF-14A와 호환되는 릴레 유형은 무엇입니까?

PTF-14A는 Omron LY4 4극 릴레이 (14-핀) 를 위해 설계되었습니다. LY4 시리즈는 다양한 코일 전압 (12VDC, 24VDC, 48VDC, 100~110VDC, 110/120VAC, 220/240VAC) 에서 사용할 수 있습니다.소켓은 코일 전압에 관계없이 모든 LY4 변수를 수용합니다. 소켓의 전원 단말기에 연결된 배선으로 코일 공급을 결정합니다..

Q2: PTF-14A는 Omron LY2 릴레와 함께 사용할 수 있습니까?

아니요. LY2는 8핀 2극 리레이며 8핀 소켓 (PYF08A 또는 유사한) 을 필요로 합니다. PTF-14A는 4극 LY4 리레용 14핀 소켓입니다.두 소켓 유형은 물리적으로 다르며 교환 할 수 없습니다..

Q3: PTF-14A에는 DIN 레일 클립이 포함되어 있습니까?

PTF-14A는 35mm DIN 레일을 직접 장착 할 수 있도록 설계되어 있습니다. 별도의 DIN 레일 어댑터가 필요하지 않습니다.소켓 몸에는 패널 장착 나사 구멍이 표준으로 포함되어 있습니다.이 두 가지 설치 방법은 액세서리 없이 사용할 수 있습니다.

Q4: PTF-14A에 필드 와이어가 어떻게 연결되는가?

필드 와이어는 PTF-14A 본체에 있는 나사 단말기에 연결된다. 단말 나사들은 제어 패널 배선에 사용되는 표준 와이어 크기를 수용한다.PTF-14A 문서에 명시된 토크에 단말 스크루를 단단히 튼튼하게 튼튼하게 튼튼하게 튼튼하게 튼튼하게 튼튼하게 튼튼하게 튼튼하게 튼튼하게 튼튼하게 튼튼하게.

Q5: PTF-14A 소켓의 현재 등급은 무엇입니까?

PTF-14A 소켓의 접촉 및 단말기 등급은 LY4 릴레이의 등급 접촉 전류를 처리할 수 있어야 한다. 일반적으로 LY4의 경우 250VAC에서 5A이다.최대 등급 릴레이 전류에서 사용하기 전에 Omron PTF-14A 데이터 시트에서 소켓의 단말 전류 등급을 확인합니다..
