Fanuc A02B-0319-C001 I/O 보드 A02B0319C001 AO2B-O3I9-COOI

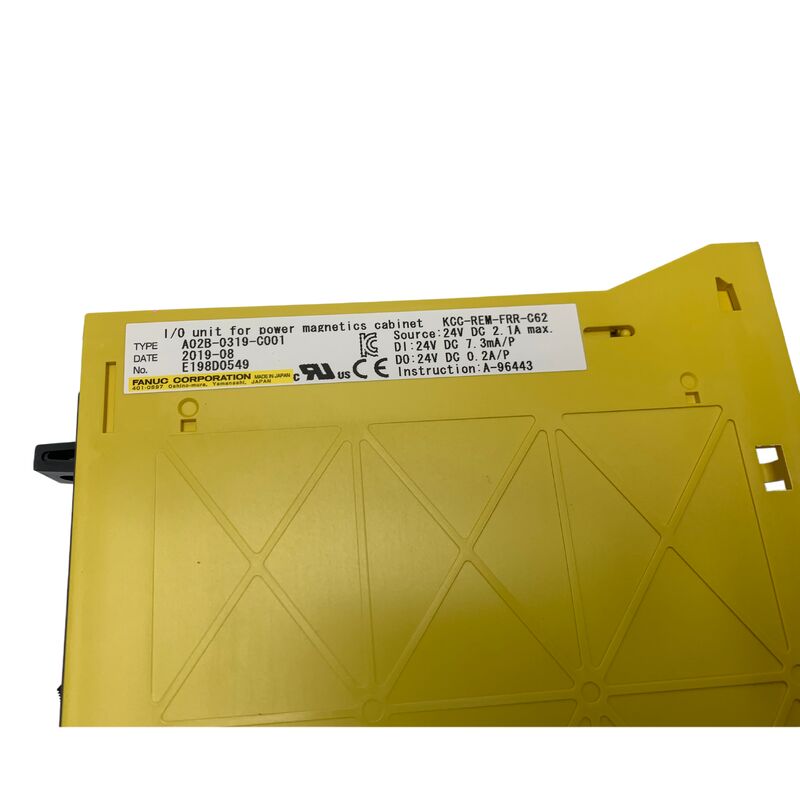

A02B-0319-C001 FANUC I/O 유닛 ∙ 전력 자석 캐비닛 / I/O 링크 / PMC 제어 콘택터 및 안전 잠금 장치

전력 자석 캐비닛 이 무엇 을 포함 하고 왜 I/O 가 필요 합니까

대부분의 산업 CNC 기계 도구는 제어 전자 장치와 전력 전기 구성 요소를 분리합니다. CNC 제어 캐비닛에는 CNC 컴퓨터, 서보 드라이브 및 스핀드 드라이브가 있습니다.전력 자석 캐비닛고전류, 고전압 스위치 하드웨어를 포함하는 관련 전기 패널입니다.

• 주 스핀드 모터 스타터:스핀들 모터에 전원을 연결하거나 끊는 AC 접촉기
• 냉각물 펌프 시작:냉각 수소 펌프 모터를 제어하는 접촉기
• 수압 단위 시작기:기계의 수압 시스템에 대한 접촉기
• 축 브레이크 풀리컨택터:브레이크가 장착된 기계 축의 전자기 브레이크를 제어합니다.
• 과부하 릴레:모터 과류를 감지하고 관련 접촉기를 작동시키는 보호 릴레
• 안전 잠금 장치:도어 보호 스위치, 지역 스캐너, 비상 정지 릴레이 및 관련 모니터링 연락처

CNC의 PMC (프로그램 가능한 기계 제어) 사다리 논리는 이러한 모든 장치의 상태를 모니터링하고 작동 / 종료 상태를 제어해야합니다.A02B-0319-C001은 이 통신을 가능하게 하는 I/O 단위입니다 ∙ 그것은 전력 자석 캐비닛 내부의 물리적 입력 및 출력 단지를 제공합니다, 그리고 I/O 링크 버스를 통해 CNC에 해당 단말기를 연결합니다.

주요 제품 정보

이 단체를 통해 PMC 제어 및 모니터링

CNC의 PMC 사다리 프로그램은 A02B-0319-C001을 통해 전력 자석 캐비닛을 제어합니다. 전형적인 PMC 상호 작용:

출력 (CNC → 캐비닛):스핀드 시작/정지 명령; 냉각 수소 펌프 켜기/폐기; 수압 시스템 켜기/폐기; 축 브레이크 풀기 명령; 문 잠금 전자기 명령.

입력 (카비닛 → CNC):스핀드 컨택터 피드백 (동/폐지 확인); 과부하 릴레이 출동 상태; 문 보호 장치 열/ 닫; 수압 압력이 도달; 냉각 액체의 수준이 낮다; 비상 정지 회로 상태.

PMC 사다리는 각 스캔 사이클에서 이러한 입력을 읽고 프로그래밍 된 기계 논리에 따라 반응합니다. 문이 열려있는 경우 스핀드 시작을 방지하고 과부하가 발생하면 모든 움직임을 중지합니다.그리고 E-STOP가 활성화되면 적절한 종료 순서를 실행.

적용 시나리오

전력마그네틱스 I/O 결함 진단가공 센터는 간헐적으로 스핀드 시작 알람을 개발합니다. 조사에 따르면 스핀드 접촉자 피드백 신호가 CNC에 지속적으로 도달하지 않습니다.A02B-0319-C001과 I/O 링크 통신이 테스트되고 단위가 오류 원천으로 확인됩니다.대체는 전력 자석 캐비닛에서 신뢰할 수있는 I / O 통신을 복원합니다.

새로운 기계 전기 설비:기계 도구 제조업체는 기계 제작 중에 A02B-0319-C001을 전력 자석 캐비닛에 설치합니다. 모든 접촉기 제어 및 피드백 배선 이 장치에서 종료됩니다.단일 I / O 링크 케이블은 CNC에 다시 연결, 그렇지 않으면 필요한 멀티 와이어 허리네스를 제거합니다.

FAQ

Q1: A02B-0319-C001에서 사용하는 I/O 링크 통신 표준은 무엇입니까?

FANUC I/O 링크 (FANUC I/O Link) 는 FANUC가 독점한 고속 직렬 통신 프로토콜이다. 마스터-스레이브 아키텍처를 사용한다. CNC는 마스터이며 A02B-0319-C001은 슬레이브 노드이다.마스터는 정의 된 사이클의 모든 노드를 조사합니다., 입력 데이터를 수집하고 출력 명령을 전달. I / O 링크 사이클 시간은 PMC의 실시간 기계 제어 요구 사항에 충분히 빠릅니다.이 프로토콜은 시스템 구성에 따라 표준 보호된 트위스트 페어 케이블 또는 광섬유를 통해 작동합니다..

Q2: A02B-0319-C001은 몇 개의 I/O 포인트를 제공합니까?

I/O 포인트 수는 특정 단위 변수와 내부 I/O 모듈 구성에 의해 정의됩니다.파워 마그네틱스 캐비닛의 FANUC I/O 단위는 일반적으로 다양한 조합에서 32 ~ 64 개의 디지털 입력과 출력을 제공합니다.A02B-0319-C001에 대한 정확한 포인트 수와 I/O 주소 할당은 특정 제어 유형에 대한 FANUC CNC 연결 설명서에서 정의됩니다.PMC의 I/O 주소 매핑은 물리적 I/O 단위의 구성된 주소 범위와 일치해야 합니다..

Q3: A02B-0319-C001을 현재 전력 자기 캐비닛 I/O가 없는 시스템에 추가할 수 있나요?

A02B-0319-C001을 추가하려면 CNC에 사용할 수있는 I/O 링크 슬롯이 필요합니다. I/O 링크는 일반적으로 여러 노드를 지원하지만 총 수는 제한적입니다.또한 CNC의 PMC 프로그램은 새로운 I/O 주소를 읽고 쓸 수 있도록 업데이트되어야 합니다.PMC 프로그램을 업데이트하지 않고 새로운 I/O 단위를 추가하면 물리적 I/O가 주소되지 않습니다. 하드웨어가 연결되어 있지만 CNC는 무시합니다.사용 가능한 노드 용량 및 주소 절차를 위해 CNC I/O 링크 연결 설명서를 참조하십시오..

Q4: 기계 작동 중 A02B-0319-C001의 장애의 결과는 무엇입니까?

작동 중 A02B-0319-C001에 대한 I/O 링크 통신이 손실되면 CNC는 I/O 링크 경보를 생성합니다.안전 시스템은 안전 실패를 위해 설계되었습니다 PMC 사다리는 일반적으로 안전 상태로 모든 출력을 구동합니다 (연결기 종료), 브레이크 가동) I/O 단위 통신이 끊어지면 기계는 멈출 것입니다. 다시 시작하려면 다른 고장 상태가 존재하지 않는다는 것을 확인하는 I/O 통신을 복원해야합니다.그리고 PMC를 재설정합니다..

Q5: A02B-0319-C001을 교체하려면 PMC 프로그램 변경이 필요합니까?

교체 단위가 동일한 I/O 수와 I/O 링크 주소 구성과 같은 모델이 아니라면 아닙니다. PMC 프로그램은 하드웨어 단위의 일련 번호가 아닌 I/O 주소를 사용합니다.대체 A02B-0319-C001가 실패한 단위와 같은 I/O 링크 주소로 구성될 때까지, 기존 PMC 프로그램은 변경 없이 통신합니다. 교체 장비를 장착하기 전에 실패한 단위의 구성에서 I/O 링크 주소를 확인합니다.
