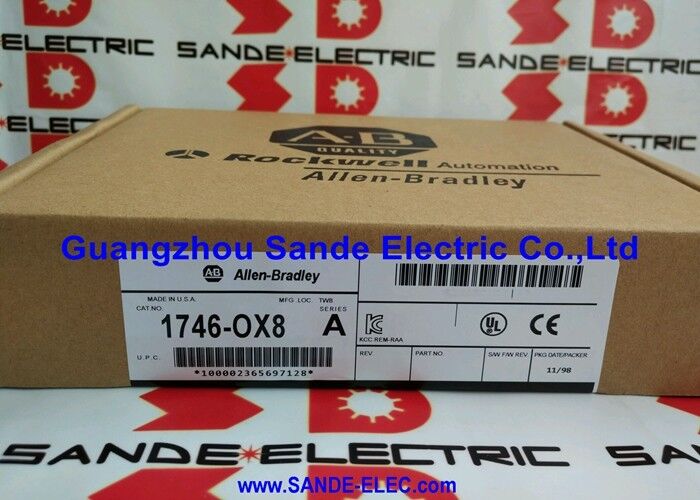

1746-OX8 AB 출력 모듈 1746-0X8 1746OX8

Allen-Bradley 1746-OX8 | SLC 500 절연 릴레이 출력 모듈 — 8포인트, 5A, 265VAC / 125VDC

부품 번호: 1746-OX8

제조사: Rockwell Automation / Allen-Bradley (미국)

제품 유형: 디지털 출력 모듈 — 절연 릴레이 출력

플랫폼: SLC 500

출력 포인트: 8

SLC 500용 절연 릴레이 출력

1746-OX8은 Allen-Bradley SLC 500 PLC 제품군의 절연 릴레이 출력 모듈입니다. 이 모듈은 8개의 개별적으로 절연된 릴레이 출력 포인트를 제공하며, 각 포인트는 일반적으로 열린 접점으로 5A 연속 정격이며 최대 265V AC 또는 125V DC 부하를 전환하는 데 적합합니다.

"절연"이라는 명칭은 1746-OX8과 표준 SLC 500 릴레이 출력 모듈 간의 주요 차이점입니다. 표준 릴레이 출력 모듈에서는 출력 포인트가 일반적으로 공통 참조를 공유합니다. 1746-OX8에서는 각 릴레이 접점이 다른 모든 접점에서 절연되어 있으며, 포인트 간에 공통 참조가 없습니다. 이러한 절연을 통해 서로 다른 출력 포인트가 단일 모듈에서 완전히 다른 전압, 다른 위상 또는 다른 전원 공급 장치의 부하를 전환할 수 있습니다. 24V DC 밸브를 제어하는 출력은 동일한 모듈에서 120V AC 전자 접촉기 코일을 전환하는 출력 옆에 전기적 결합 없이 배치될 수 있습니다.

이 기능은 다양한 부하 유형(전자 접촉기, 솔레노이드, 파일럿 램프, 신호 릴레이)이 서로 다른 전압에서 작동하고 컴팩트한 PLC I/O 어셈블리에서 제어되어야 하는 기계 제어 배선에서 필수적입니다.

전기 정격 정보

5A / 265V AC 정격은 1746-OX8을 3상 모터 스타터 전자 접촉기 코일(일반적으로 120V AC 또는 240V AC), 전전압 모터 스타터 보조 접점 및 표준 북미 또는 유럽 산업 전력 시스템의 파일럿 장치를 전환하는 데 직접 적합하게 만듭니다. 125V DC 정격은 DC 제어 회로에도 동일한 기능을 확장합니다. 이는 오래된 공장 장비, 스위치기어 및 HVAC 시스템에서 일반적입니다.

주요 사양

자주 묻는 질문

Q1: SLC 프로그램에서 출력 비트가 ON으로 표시되지만 1746-OX8의 릴레이 출력 중 하나가 부하를 작동시키지 못합니다. 무엇을 확인해야 합니까?

프로세서에서 출력 비트가 ON으로 확인된 상태에서 부하가 연결되지 않은 상태에서 출력 단자 간의 전압을 측정하여 릴레이의 구동 상태를 확인하십시오. 전압이 나타나면(닫혀야 할 때 접점이 열려 있음) 모듈 내부의 릴레이 코일 회로가 작동하지만 접점이 고장난 것입니다. 이는 높은 돌입 전류 또는 과부하 후에 흔히 발생합니다. 출력 드라이버에서 전압이 나타나지 않으면 모듈이 올바르게 장착되었는지, 프로그램의 슬롯 주소가 물리적 슬롯과 일치하는지 확인하십시오.

Q2: 1746-OX8은 단종되었습니다. 1746-OW16(16포인트 릴레이 출력)으로 대체할 수 있습니까?

1746-OW16은 16개의 릴레이 출력을 제공하지만 공통 반환 방식을 사용합니다. 즉, 출력이 완전히 절연되는 대신 공통 단자를 공유합니다. 애플리케이션이 동일한 모듈에서 서로 다른 전압의 부하를 전환하기 위해 1746-OX8의 포인트별 절연에 의존하는 경우 OW16은 직접 대체할 수 없습니다. 대안을 선택하기 전에 애플리케이션의 절연 요구 사항을 확인하십시오.

Q3: 1746-OX8의 여러 출력 릴레이가 닫힌 상태로 용접되었습니다(접점이 고정됨). 원인은 무엇입니까?

용접된 접점은 스위칭 시 과도한 돌입 전류로 인해 발생합니다. 일반적으로 서지 억제 장치가 없는 모터 부하 또는 턴온 시 매우 높은 피크 전류를 끌어오는 용량성 부하에서 발생합니다. 5A 연속 정격은 저항성 부하에 적용되며, 유도성 또는 모터 부하는 시동 시 실행 전류의 5~10배를 순간적으로 끌어올릴 수 있습니다. 유도성 부하에 서지 억제 장치를 설치하고 모듈의 정격 메이크/브레이크 전류에 대한 부하 전류 프로필을 검토하십시오.

Q4: 1746-OX8이 있는 SLC 500 랙이 고진동 환경에 있습니다. 주의 사항이 있습니까?

SLC 500 섀시는 모든 장착 하드웨어를 사양에 맞게 토크를 조여 패널에 고정해야 합니다. I/O 모듈 잠금 탭이 걸려 있는지 확인하십시오. 고진동 환경에서는 커넥터 이동으로 인해 릴레이 접점에 간헐적인 연결이 발생할 수 있습니다. 특히 부하 전류를 전달하는 출력 회로의 모든 현장 배선 단자 연결이 올바르게 토크되었는지 확인하십시오.

Q5: 단종된 1746-OX8은 어디에서 구할 수 있습니까?

전문 Rockwell Automation / SLC 500 예비 부품 판매점 및 산업용 PLC 애프터마켓 공급업체에서 교환 재고를 보유하고 있습니다. 1746-OX8 명칭을 구체적으로 확인하십시오. 인접한 릴레이 출력 모듈(OW16, OA8, OA16)은 접점 구성이 다릅니다. 리퍼비시된 장치의 경우 수락 전에 SLC 500 랙에서 기능 테스트를 받는 것이 좋습니다.
