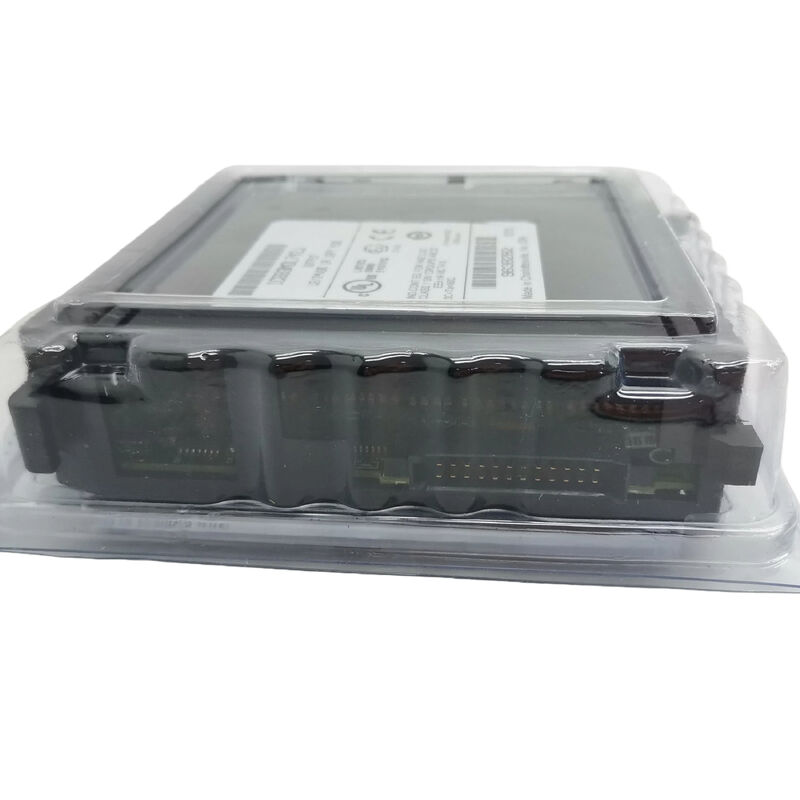

GE FANUC 12/24 Vdc 출력 IC693MDL741 IC-693MDL741

IC693MDL741 | GE Fanuc 시리즈 90-30 16점 DC 출력 모듈 — 12/24VDC / 점당 0.5A / 네거티브 로직 / 2×8 그룹 / 1500V 절연

부정 논리 - 현장에서 의미하는 것

네거티브 로직(싱킹)은 각 출력 채널이 부하의 네거티브/공통 측을 모듈의 출력 터미널에 연결함을 의미합니다. 양의 공급 전압은 사용자의 외부 전원 공급 장치에서 부하의 한쪽으로 직접 공급됩니다. 출력이 활성화되면 IC693MDL741은 부하에서 출력 트랜지스터를 통해 네거티브 버스까지 전류 경로를 제공하여 회로를 완성합니다.

이 싱킹 배열은 일본 및 아시아 공작 기계 협약에서 많은 산업용 DC 필드 장치의 표준입니다. 싱킹 입력용으로 연결된 NPN형 솔레노이드 밸브, 표시기 및 릴레이 코일은 극성 반전 없이 IC693MDL741의 출력에 직접 연결됩니다. 소싱(PNP) 부하의 경우 중간 릴레이 또는 다른 모듈 변형이 필요합니다.

사용자의 외부 12V 또는 24V DC 공급 장치는 모든 현장 장치에 전원을 공급합니다. IC693MDL741은 스위칭 트랜지스터만 제공하며 백플레인에서 필드 전압이 파생되지 않습니다.

주요 사양

8개의 그룹 2개 - 체계적인 배선 및 절연

16개의 출력 포인트는 8개의 동일한 그룹 2개로 나뉩니다. 각 그룹에는 자체 공통 출력 단자가 있습니다. 이는 다음을 의미합니다.

• 배선 명확성:그룹 0(지점 0-7)과 그룹 1(지점 8-15)은 별도의 전원 공통에 연결됩니다. 서로 다른 전압 회로의 현장 장치는 교차 오염 없이 서로 다른 그룹을 사용할 수 있습니다.
• 현재 용량:각 공통은 최대 2A를 지원합니다(0.5A 완전 로드 시 8개 출력). 공통 단자는 최악의 조건에서 해당 그룹에 있는 모든 8개 지점의 총 부하에 대해 정격을 지정해야 합니다.
• 그룹 격리:두 그룹 간의 500V 절연은 절연 한계 내에서 그룹 0과 그룹 1에 대해 서로 다른 외부 공급 전위를 허용합니다. 완전히 분리된 부하 전원 회로의 경우 이는 그룹 간의 안전한 전기적 분리를 제공합니다.

응용 시나리오

공작 기계의 솔레노이드 밸브 제어:시리즈 90-30 컨트롤러는 공작물 클램핑 시스템 전반에 걸쳐 12개의 공압 솔레노이드 밸브(NPN, 싱킹)를 관리합니다. IC693MDL741의 두 그룹은 그룹당 공통된 왼쪽 및 오른쪽 클램핑 회로에 대한 별도의 제어를 제공합니다.

표시기 패널 제어:16개의 출력 지점에 연결된 기계 조작반의 16개 상태 표시 램프. IC693MDL741의 LED 표시기를 사용하면 HMI 운영자가 별도의 램프 테스트 장비 없이 시운전 중에 램프 배선 연속성을 확인할 수 있습니다.

고전류 부하용 릴레이 코일 드라이브:IC693MDL741은 16개의 중간 릴레이 코일(24VDC, 싱킹)을 구동합니다. 릴레이는 고전류 240VAC 모터 접촉기를 전환합니다. 포인트당 0.5A는 0.1~0.3A의 표준 릴레이 코일 전류를 편안하게 처리합니다.

FAQ

Q1: IC693MDL741(부논리)과 IC693MDL740(정논리)의 차이점은 무엇입니까?

IC693MDL740은 포지티브 로직(소싱)을 사용하며 출력은 포지티브 버스에서 부하로 전류를 공급합니다. IC693MDL741은 네거티브 로직(싱킹)을 사용합니다. 출력은 네거티브 버스로의 부하 전류에 대한 복귀 경로를 제공합니다. 선택은 전적으로 현장 장치 배선 규칙에 따라 달라집니다. NPN 필드 장치는 싱킹(IC693MDL741)을 사용합니다. PNP 필드 장치는 소싱(IC693MDL740)을 사용합니다. 현장 장비 사양 및 기존 배선 규격을 확인하신 후 선정하세요.

Q2: IC693MDL741을 시리즈 90-30 베이스플레이트의 모든 슬롯에 설치할 수 있습니까?

예. IC693MDL741은 시리즈 90-30 베이스플레이트의 모든 I/O 슬롯에 설치됩니다. 모듈은 슬롯별로 다르지 않습니다. PLC 프로그래머는 시스템 구성에서 슬롯에 I/O 주소 지정을 할당합니다. 슬롯 위치는 모듈 기능이 아니라 I/O 주소 매핑을 결정합니다.

Q3: IC693MDL741의 필드 회로에는 어떤 외부 전원 공급 장치가 필요합니까?

사용자는 필드 장치에 외부 12V 또는 24V DC 전원 공급 장치를 공급해야 합니다. IC693MDL741은 내부적으로 필드 전원을 생성하지 않습니다. 외부 공급 전압은 모듈의 작동 범위인 12~24V DC(공차 +20% 및 –15%) 내에 유지되어야 합니다. 이는 공급 전압 범위가 약 10.2V ~ 28.8V일 수 있으며 여전히 사양 내에 있음을 의미합니다.

Q4: IC693MDL741은 어떤 유형의 부하를 포인트당 0.5A로 직접 구동할 수 있습니까?

솔레노이드 밸브(24VDC, 0.1–0.4A 코일 전류), 표시 램프 및 LED(24VDC, 최대 0.5A), 릴레이 코일(24VDC, 0.1–0.3A) 및 소형 접촉기 코일은 모두 0.5A 정격 내에 있습니다. 유도성 부하(솔레노이드, 릴레이 코일)의 경우 코일 전체에 억제 다이오드를 추가하십시오. 전원 차단 시 역기전력은 억제 없이 출력 트랜지스터를 손상시킬 수 있습니다. 모터 부하 및 0.5A를 초과하는 대형 접촉기에는 중간 릴레이가 필요합니다.

Q5: 개정 접미사(741C, 741E, 741F, 741G)는 기능적으로 동일합니까?

문자 접미사(C, E, F, G)는 IC693MDL741의 하드웨어 개정판을 식별합니다. 모든 개정판은 기능적으로 동일합니다. 동일한 16점 12/24VDC 0.5A 네거티브 로직 사양, 동일한 배선, 동일한 슬롯 호환성입니다. 개정은 이전 버전과의 호환성을 유지하면서 내부 구성 요소 또는 제조 업데이트를 반영합니다. 이전에 741C를 사용했던 시스템에서 741G 교체에는 프로그램 변경이 필요하지 않습니다.
