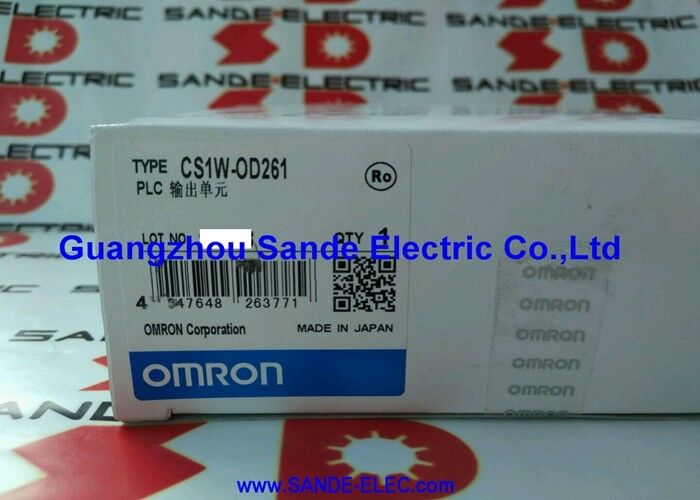

OMRON SYSMAC 출력 단위 CS1W-OD261 CS1WOD261 CS1W-0D261 CS1W0D261

Omron CS1W-OD261∙ CS1 시리즈 64점 NPN 트랜지스터 출력 단위 1224V DC / 0.3A/Point / 0.5ms 응답

64 NPN 출력 0.5ms 응답 34.5mm 슬롯

CS1W-OD261는 34.5mm 폭의 CS1 랙 슬롯에서 64개의 NPN 트랜지스터 출력 포인트를 제공합니다. 0.5ms ON 및 1.0ms OFF 응답과 점당 0.3A에서그것은 표준 24V DC 필드 장치의 전체 범위를 구동합니다, 릴레이 코일, 접촉 코일, 신호 램프 및 모터 시작 보조 장치

SYSMAC CS1는 Omron의 기계 및 프로세스 자동화를 위한 고밀도, 고속 PLC 플랫폼이다. CS1 아키텍처는 여러 I/O 모듈을 하나의 랙에 채용할 수 있게 해준다.그리고 CS1W-OD261의 64점 밀도는 하나의 모듈이 같은 래크 슬롯 너비에서 전형적인 32점 단위의 출력 수를 두 배로 제공한다는 것을 의미합니다.출력 수가 많고 래크 공간이 제한된 기계의 경우, 64 포인트 형식은 모듈 수를 줄이고 전문 기능 모듈에 사용할 수 있는 래크 슬롯을 남겨줍니다.

NPN 침몰 출력 유형은 출력 트랜지스터가 부하 회로의 낮은 (공용/부적) 측면을 전환한다는 것을 의미합니다.이것은 PNP 소싱 센서 회로와 NPN 로드 스위칭 규정을 따르는 설비에 대한 올바른 선택입니다.특정 설비에 대한 NPN 대 PNP를 지정하기 전에 현장 장치의 극성 및 전선 배열을 확인합니다.

주요 사양

FAQ

Q1: CS1W-OD261이 64개의 출력 모두에 도달할 수 있는 최대 전류는 무엇입니까?

각 포인트는 최대 0.3A를 처리합니다. 각 공통 단말기는 최대 1.6A를 처리합니다. 64개의 포인트는 여러 공통 그룹을 공유합니다.그룹별 동시 부하 전류를 계산하고 1 내에서 유지 확인.6A. 1공용 한도를 초과하면 개별 점 전류가 지정 범위 내에 있을 때에도 과열이 발생한다.

Q2: CS1W-OD261는 CS1D 과잉 시스템과 호환되는가?

CS1W-OD261는 표준 CS1 I/O 단위이며 CS1 시스템과 호환됩니다.Omron의 CS1D 시스템 구성 문서의 특정 호환성 요구 사항을 확인합니다. 일부 모듈은 CS1D 구성에서 지원되며 일부는 지원되지 않습니다..

Q3: 출력은 PLC에 의해 명령되지만 필드 부하가 활성화되지 않습니다. 오류는 어떻게 격리됩니까?

모듈의 포인트 표시 LED를 사용 하 여 각 출력 포인트에 LED가 점에 명령 때 켜집니다. LED가 켜져 있지만 부하가 활성화 되지 않는 경우,오류는 외부 배선 또는 현장 장치 자체에 있습니다.PLC 출력 비트가 설정 될 때 LED가 꺼지면, 오류는 PLC 프로그램, I/O 할당 또는 모듈에 있습니다.모듈이 프로그램 논리 독립적으로 응답 확인하기 위해 CX-프로그래머로 강제 출력을 확인.

Q4: CS1W-OD261 모듈이 CS1 랙에 몇 개 설치될 수 있습니까?

CS1 배후판은 최대 슬롯 수를 결정합니다. CS1 배후판은 다양한 슬롯 구성으로 제공됩니다.CS1 I/O와 지능형 모듈의 모든 조합이 사용 가능한 슬롯을 채울 수 있습니다.64 포인트 CS1W-OD261은 32 포인트 모듈보다 더 적은 단어를 차지하며 I/O 할당을 더 효율적으로 사용합니다.

Q5: 점당 0.3A 등급 전류를 초과하는 효과는 무엇입니까?

단점당 평준 전류를 초과하면 출력 트랜지스터가 안전 작동 영역 밖에서 작동하여 열 스트레스가 발생하여 서비스 수명을 단축하거나 즉각적인 고장을 유발합니다.0 이상의 부하를 당기면.3A (큰 소레노이드 밸브 또는 DC 모터 시작기 등), 중간 릴레를 배치합니다. 출력 트랜지스터가 릴레 코일을 구동합니다. (보통 50~100mA)그리고 릴레 접촉은 더 높은 전류 부하를 전환.
