| 원래 장소 | 일본 |
| 브랜드 이름 | MITSUBISHI |
| 인증 | CE RoHS |

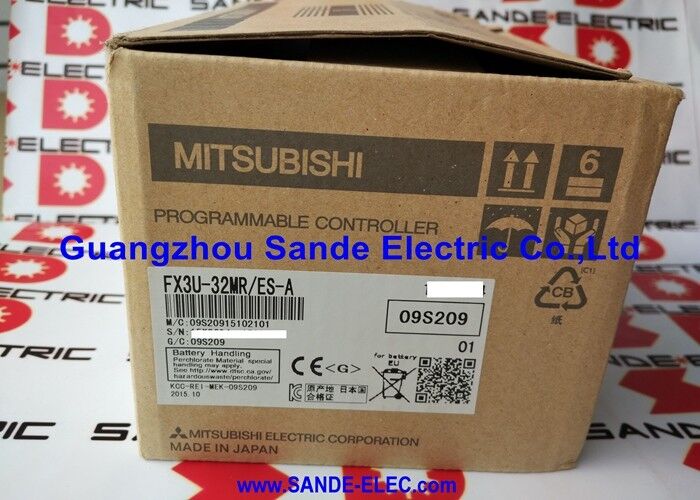

| 모델 번호 | FX3U-32MRES-A |
FX3U는 MELSEC-F 시리즈 중 미쓰비시 최고 성능의 소형 PLC입니다. FX3U-32MR/ES-A는 100~240V AC 전원 공급 장치를 갖춘 단일 소형 본체에 16개의 디지털 입력과 16개의 릴레이 출력을 포함합니다. ES-A는 유럽 표준 AC 전원 공급 장치 구성을 지정합니다. 이 장치는 범위 선택 없이 전체 100~240V 범위에 걸쳐 단상 AC 주전원에서 실행되며, 하드웨어 변경 없이 100V 일본 그리드에서 230V 유럽 주전원까지의 설치를 포괄합니다.
릴레이 출력 형식은 AC 또는 DC 전압(접촉기, 솔레노이드 밸브, 파일럿 조명 및 소형 AC 모터)에서 현장 부하를 전환합니다. 고주파 스위칭 애플리케이션의 경우 트랜지스터 출력 변형(FX3U-32MT)이 더 적합합니다. 릴레이 출력은 트랜지스터 출력이 제공할 수 없는 전기 절연 및 전압 유연성이 필요한 산업용 부하 유형을 처리합니다.
FX3U 시리즈 확장 모듈 및 어댑터를 사용하여 최대 256개의 I/O 포인트 확장이 가능합니다. FX3U-1PG 포지셔닝 블록, FX3U-4AD 아날로그 입력 모듈 및 RS-232C, RS-485 및 이더넷용 통신 어댑터는 모두 동일한 기본 장치에 연결되어 CPU를 변경하지 않고도 시스템을 독립형 32점 컨트롤러에서 다기능 기계 컨트롤러로 확장할 수 있습니다.
| 매개변수 | 값 |
|---|---|
| I/O 포인트 | 32 (16DI / 16DO) |
| 출력 유형 | 계전기 |
| 공급 | 100~240V AC |
| 전력 소비 | 최대 35W |
| 프로그램 메모리 | 64,000걸음 |
| 최대 I/O(확장) | 256점 |
| 고속카운터 | 6채널, 최대 100kHz(10kHz에서 4채널) |
| 의사소통 | RS-422(내장) |
| 시계 | 실시간 시계 |
| 시리즈 | MELSEC FX3U |
FX3U-32MR/ES-A에는 6개의 고속 카운터 채널이 내장되어 있습니다. 4개 채널은 10kHz에서 작동합니다. 100kHz에서 2개. 이는 인코더, 근접 센서 또는 펄스 출력을 직접 수용하여 기본 장치 내에서 위치 추적, 주파수 측정 및 속도 모니터링을 가능하게 합니다. 더욱 구조화된 모션 제어가 필요한 단일 축 포지셔닝의 경우 FX3U-1PG 포지셔닝 블록은 기본 장치의 내장 카운터 기능 위에 전용 200kHz 펄스 출력을 추가합니다.
Q1: 트랜지스터 출력 버전과 비교하여 실제로 릴레이 출력은 무엇을 의미합니까?
릴레이 출력(MR)은 최대 250V AC 및 30V DC의 광범위한 전압에서 AC 및 DC 부하를 전환합니다. 접점에는 고정된 극성 요구 사항이 없습니다. 트랜지스터 출력(MT)은 24V DC만 전환하지만 더 빠르게 전환하고(기계적 지연 없음) 더 높은 사이클 속도를 처리하며 접촉 아크로 인해 마모되지 않습니다. AC 부하, 24V DC 이외의 전압을 사용하는 현장 장치 및 저주파 스위칭용 릴레이를 선택하십시오. 고주파수 펄스 출력 및 고속 스위칭 24V DC 부하용 트랜지스터를 선택하십시오.
Q2: GX Works3를 사용하여 FX3U-32MR/ES-A를 프로그래밍할 수 있습니까?
FX3U 시리즈는 GX Works2를 사용하여 프로그래밍됩니다. GX Works3는 FX5U 및 FX5UC(iQ-F 시리즈)를 지원하지만 FX3U 세대는 지원하지 않습니다. 내장 RS-422 포트에 연결하려면 SC09 RS-422 프로그래밍 케이블 또는 USB 어댑터와 함께 GX Works2를 사용하십시오.
Q3: FX3U-32MR/ES-A에 연결할 수 있는 확장 모듈은 무엇입니까?
FX3U는 표준 I/O 확장 모듈(FX2N-EX, FX3U-EX), 특수 기능 모듈(아날로그, 위치 결정, 통신) 및 FX3U ADP(확장 어댑터) 시리즈를 수용합니다. 총 I/O는 최대 256포인트로 확장됩니다. 다축 모션을 위해 최대 8개의 FX3U-1PG 포지셔닝 블록을 연결할 수 있습니다.
Q4: FX3U-32MR/ES-A에는 이더넷 포트가 내장되어 있습니까?
아니요. 기본 장치에는 프로그래밍 및 직렬 통신을 위한 RS-422 포트가 내장되어 있습니다. 이더넷 연결을 위해서는 FX3U-ENET-ADP(이더넷 어댑터)를 CPU 왼쪽 ADP 포트에 추가하세요. FX3U는 통신 어댑터를 통해 RS-232C 및 RS-485도 지원합니다.
Q5: 배터리 수명은 얼마나 되며, 어떤 데이터를 보호합니까?
FX3U는 내장된 리튬 배터리를 사용하여 전원이 제거될 때 RAM에 사용자 프로그램을 유지합니다. 배터리 수명은 일반적으로 정상적인 작동 조건에서 5년입니다. 배터리 알람(M8006)이 활성화되면 프로그램 손실을 방지하기 위해 FX3U 하드웨어 매뉴얼에 지정된 시간 내에 배터리를 교체하십시오.
