| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE RoHS |
| 모델 번호 | A03B-0801-C127 |

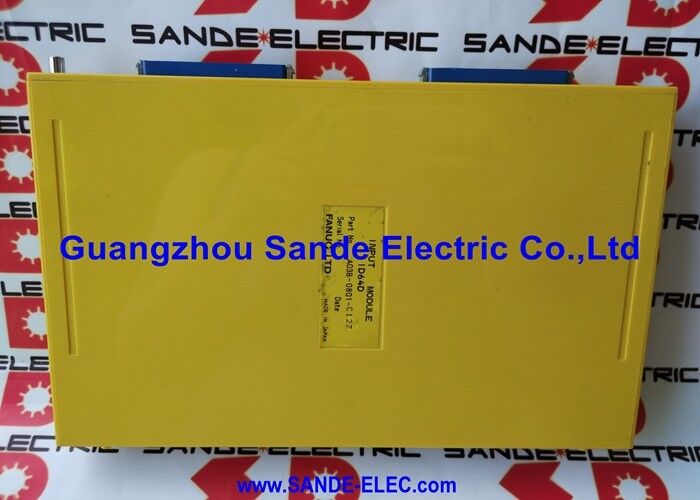

A03B-0801-C127는 FANUC의 시리즈 10, 11 및 15 CNC 시스템에서 PLC (프로그램 가능한 논리 제어기) 백플레인의 ID64D 입력 모듈입니다. 시리즈 10, 11,그리고 15는 입출력 모듈이 전용 PLC 뒷면으로 연결되는 모듈형 I/O 구조를 사용했다.A03B-0801-C127는 플러그인 모듈 중 하나이며, 한 배면 슬롯에 24V DC 디지털 입력 64 채널을 제공합니다.
"ID64D" 지명은 모듈의 핵심 사양을 암호화합니다: I = 입력, D = DC 유형, 64 = 채널 수. 64개의 입력 채널 중 각 채널은 필드 ∼ 제한 스위치에서 24V DC 신호를 수용합니다.근접 센서20ms 입력 필터 시간은 모든 채널에 적용됩니다: 모듈이 CNC의 PMC에 보고하기 전에 신호는 적어도 20ms 동안 유지되어야합니다.전기 접촉 반사 및 그렇지 않으면 잘못된 사다리 논리 이벤트를 생성 할 짧은 소음 펄스를 필터링.
모듈은 PLC 뒷면으로 연결됩니다.주요 처리판은 A16B-1310-0143입니다. 이 판은 A03B-0801-C127 집합의 구성 요소이며 별도의 재고 항목으로 공급되지 않습니다..
| 매개 변수 | 가치 |
|---|---|
| 부문 번호 | A03B-0801-C127 |
| 지정 | ID64D |
| 입력 채널 | 64 |
| 입력 전압 | 24V DC |
| 입력 필터 | 20ms |
| 호환되는 CNC | 시리즈 10, 11, 15 |
| 내부 PCB | A16B-1310-0143 |
| 연결 | 커넥터 기반 |
| 무게 | ~760g |
| 상태 | 생산 중단 |
20ms 필터 시간은 기계식 스위치로부터의 접촉 반사를 거부하기에 충분합니다. 전형적인 기계적 접촉 반사의 기간은 10ms 미만입니다.24V DC 입력에서 20ms보다 짧은 모든 펄스는 모듈에 의해 무시됩니다.이것은 외부 필터링 구성 요소가 필요하지 않고 전기적으로 시끄러운 기계 환경에서 현장 배선에 대한 내장 노이즈 면역을 제공합니다.
더 빠른 입력 반응이 필요한 애플리케이션에서인코더 트리거 ∙ 더 짧은 필터 시간 또는 전용 고속 입력 채널을 가진 모듈은 별도로 지정됩니다.ID64D의 20ms 필터는 표준 기계 인터록과 염기서열 입력에 적합합니다.
Q1: A03B-0801-C127는 어떤 FANUC CNC 시리즈를 위해 설계되었습니까?
ID64D 모듈은 FANUC 시리즈 10, 11 및 15 CNC 제어 장치에 설계되었습니다. 이 시리즈는 A03B-0801 모듈형 I / O 뒷판 구조를 사용했습니다.제로 (0) 시리즈 I/O 아키텍처와 호환되지 않습니다., i 시리즈 분산 I/O 아키텍처 또는 다른 I/O 시스템 디자인을 사용하는 다른 FANUC CNC 세대.
Q2: 20ms 입력 필터는 실제로 무엇을 의미합니까?
20ms 필터는 CNC의 PMC가 상태 변화를 기록하기 전에 입력 신호가 적어도 20 밀리 초 동안 지속적으로 존재해야 함을 의미합니다.이것은 의도적인 노이즈 필터링입니다. 기계 스위치 (일반적으로 10ms 이하) 및 짧은 전기 트랜지이언트로부터의 접촉 반사를 거부합니다.근접 센서 또는 제한 스위치에서 진정한 24V DC 입력 신호가 필터를 통과 할 수 있을만큼 오랫동안 유지됩니다. 짧은 소음 스파이크는 거부됩니다.
Q3: 내부 A16B-1310-0143 보드가 고장 났을 경우 별도로 교체 할 수 있습니까?
A16B-1310-0143는 A03B-0801-C127 모듈 집합의 구성 요소입니다. 그것은 별도의 재고 항목으로 제공되지 않습니다. 내부 보드가 고장 났다면,올바른 교체 경로는 전체 A03B-0801-C127 모듈입니다.모듈은 전체 단위로 주문되고 공급됩니다. 내부 보드는 표준 후품 시장에서 별도로 서비스 할 수 없습니다.
Q4: 모듈의 64개의 입력 모두 잘못 읽혔습니다. 이것은 모듈 고장인가요, 아니면 전선 고장인가요?
64개의 입력 장치가 동시에 실패하면모듈의 공통 전원 공급 장치 또는 모듈과 PLC 뒷면 사이의 인터페이스가 가장 유력한 원인입니다, 하지만 모든 채널의 동시에 장애는 공유 회로 요소를 나타냅니다. 모듈에 24V DC 공동 공급, 뒷판 연결 좌석 확인,그리고 모듈 자체를 종료하기 전에 배면 전원 공급은 실패했습니다.
Q5: A03B-0801-C127의 출처는 중단된 후 어디인가요?
FANUC 시리즈 10/11/15 I/O 모듈 후판 시장 ∙ 전문 FANUC 부품 딜러, 시리즈 15 플랫폼을 경험한 CNC 수리 서비스 및 테스트 된 잉여 공급 업체.주문하기 전에 모듈의 라벨에서 A03B-0801-C127 (ID64D) 을 확인합니다.인접한 A03B-0801 변종은 다른 채널 수 또는 출력 기능을 가지고 있으며 ID64D 입력 모듈과 교환되지 않습니다.
