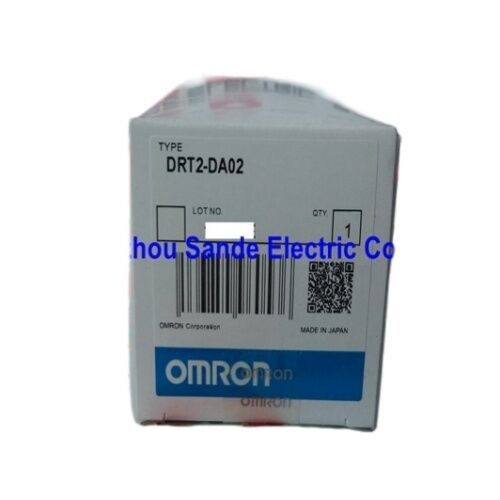

PLC 모듈 DRT2-DA02 DRT2DA02 DRT2-DAO2

OMRON DRT2-DA02 ♫ 디바이스넷 2채널 아날로그 출력 모듈 ∙ 전압 / 전류 / 1/6000 해상도 / DIN Rail

하나의 디바이스넷 노드에서 두 개의 독립 채널

DRT2-DA02는 하나의 디바이스넷 노드에서 두 개의 아날로그 출력 채널을 제공하며, 각각은 전압 또는 전류 출력으로 독립적으로 구성됩니다.구성은 채널별로 설정됩니다. 한 채널은 전류 모드 (420 mA) 에서 작동 할 수 있으며 다른 채널은 전압 모드 (010V) 에서 작동합니다., 또는 둘 다 같은 범위를 사용할 수 있습니다. 출력 범위는 DIP 스위치 또는 OMRON 구성 도구를 통해 선택됩니다.

이 채널별 독립성은 멀티 디바이스 패널의 실용적인 장점이다. 인버터 드라이브는 4?? 20 mA 참조를 기대할 수 있으며 인접한 제어 밸브는 0?? 10V를 허용합니다.각 장치 유형에 대해 별도의 단일 모드 모듈을 추가하는 대신, 하나의 DRT2-DA02는 하나의 DeviceNet 주소에서 둘 다 처리합니다.

1/6,000 풀스케일 해상도는 선택된 출력 범위에서 6,000 단계를 제공합니다. 0?? 10V 채널에서 이것은 계산 당 약 1.67mV로 해상됩니다. 4?? 20 mA 전류 채널에서,약 2로 분해됩니다.0.67μA, ±0.4% accuracy at 25°C means the maximum output error at full scale is ±24 mV on a 10V range or ±64 µA on a 20 mA range — sufficient for most industrial analog control tasks including drive speed reference, 밸브 위치, 프로세스 컨트롤러 설정점

주요 사양

2 ms 변환 및 광 결합 장치 격리

2ms 변환 시간은 동시에 두 출력을 커버합니다. PLC 스캔은 DeviceNet 데이터를 읽습니다. 모듈은 두 채널을 2ms에 변환합니다.그리고 업데이트 된 아날로그 전압 또는 전류는 출력 터미널에 나타납니다대부분의 산업용 아날로그 제어 응용 프로그램에서 드라이브, 밸브, 온도 조절기

Photocoupler isolation between the output circuits and the communications line prevents ground loops and high-frequency noise from the output field wiring coupling back into the DeviceNet communication bus아날로그 출력 케이블이 변주 주파수 드라이브 또는 다른 노이즈 소스 근처에서 실행되는 캐비닛에서, 이 격리 장치는 추가 필터링 하드웨어 없이 통신 신뢰성을 유지합니다.

FAQ

Q1: 한 채널이 전압 모드와 다른 채널이 동시다발적으로 전류 모드일 수 있습니까?

네, 각 출력 채널은 DIP 스위치 또는 OMRON 구성기를 통해 독립적으로 구성됩니다.하나의 채널은 4 ′′ 20 mA 전류 모드에서 작동 할 수 있으며 다른 채널은 0 ′′ 10V 전압 모드에서 동시에 작동합니다.출력 범위 설정은 다른 채널에 영향을 미치지 않습니다.

Q2: 두 출력 모드에 적용되는 부하 저항 제한은 무엇입니까?

전압 출력에서 연결된 부하는 최소 1 kΩ의 임피던스를 나타낼 수 있습니다. 낮은 임피던스 부하는 출력이 정량 전류를 초과하고 정확도를 저하시키는 원인이 됩니다.최대 루프 저항은 600 Ω입니다. 루프에 더 높은 저항은 출력이 전용 전류에 도달하는 것을 방지합니다.- 연결 장치 입력 임피던스를 확인하기 전에.

Q3: DRT2-DA02이 높은 온도에서 얼마나 정확합니까?

25°C에서 정확도는 전체 규모의 ±0.4%이다. 전체 운영 온도 범위 (−10°C ~ +55°C) 에서 정확도는 ±0.8% FS이다.이 붕괴는 열 변동 아래 정밀 아날로그 회로에 전형적입니다높은 주변 온도에서 더 긴밀한 정확성을 요구하는 응용 프로그램에서 모듈을 온도 조절 장에 위치하거나 정확성 예산을 적절히 줄이십시오.

Q4: 모듈은 CJ 시리즈와 CS 시리즈와 같은 표준 OMRON PLC와 호환됩니까?

DRT2-DA02는 DeviceNet에서 DeviceNet slave로 통신합니다.OMRON CJ 시리즈 DeviceNet 마스터 유닛 또는 호환되는 제3자 스캐너를 포함한 모든 DeviceNet 마스터 스캐너는 이 모듈과 통신할 수 있습니다.. I/O 할당 및 구성은 DeviceNet 마스터 설정을 통해 수행됩니다.모듈의 아날로그 출력은 장치 마스터의 I / O 지도에 입력되는 데이터에 의해 제어됩니다.

Q5: 4·20 mA 전류 출력이 필요한 필드 배선 구성은 무엇입니까?

DRT2-DA02 출력 전류는 소싱 (활동) 유형입니다. 모듈은 연결된 장치를 통해 전류를 공급합니다.두 개의 와이어 필드 장치 (420 mA 루프 전류에 의해 공급되는) 는 모듈의 출력 단말기와 신호 공통 사이의 직접 연결별도의 전원 공급을 필요로 하는 장치 (거동적 변환기) 는 적절한 루프 공급 장치로 배선되어야 합니다. 연결된 장치의 입력 유형을 배선하기 전에 확인합니다.
