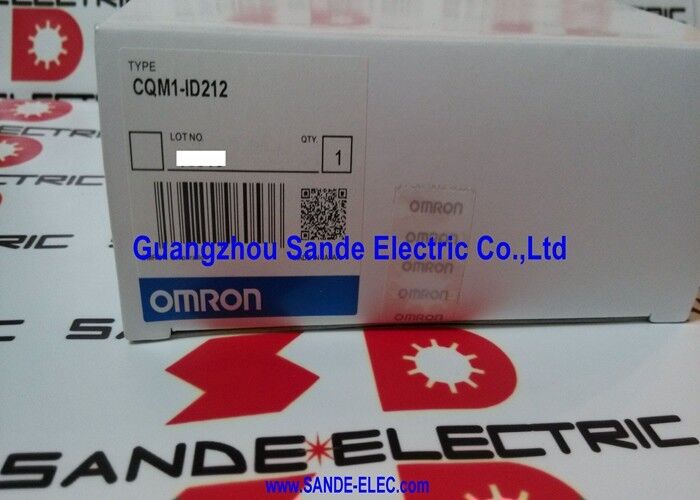

OMRON 모듈 CQM1-ID212 CQM1-ID212 CQM1ID212

CQM1-ID212 | Omron CQM1 16점 24VDC DC 입력 모듈 - NPN/PNP/6mA/공유 공통/터미널 블록/8ms 응답

하나의 모듈에 16개 입력 — CQM1용 컴팩트 I/O 확장

CQM1-ID212는 CQM1 및 CQM1H 프로그래밍 가능 컨트롤러 시스템을 위한 직접 플러그 I/O 확장 모듈입니다. 측면 버스 커넥터를 통해 연결되므로 모듈과 CPU 사이에 별도의 배선이 필요하지 않습니다. 필드 장치는 모듈의 터미널 블록에 직접 배선됩니다.

모듈당 16개의 입력 포인트는 제한 스위치, 광전 센서, 근접 스위치, 수동 푸시버튼 및 안전 인터록 접점과 같은 기계 제어 응용 분야에서 발견되는 표준 센서 및 스위치 신호를 처리합니다. CQM1의 최대 구성에서 각 ID212는 시스템의 총 I/O 수에 16개의 입력 포인트를 제공합니다.

주요 사양

구성 가능한 응답 시간 — 잡음 내성 대 속도

8ms 기본 응답 시간은 ON-OFF 및 OFF-ON 전환 모두에 적용됩니다. 이는 CQM1 PLC 설정에서 설정됩니다. 구성 가능한 범위는 0~32ms(1ms 단계)입니다.

더 긴 응답 시간(예: 16ms):접촉기, 솔레노이드 또는 긴 케이블과 같은 소스에서 발생하는 전기 소음을 필터링합니다. 설정된 시간보다 짧은 스퓨리어스 전환은 무시됩니다. 입력은 신호가 전체 필터 기간 동안 안정적으로 유지되는 경우에만 상태 변경을 등록합니다. 시끄러운 전기 환경에 유용합니다.

더 짧은 응답 시간(예: 0–2ms):빠른 신호 소스에 필요합니다(고속 센서, 빠르게 움직이는 기계의 위치 스위치 또는 상태를 빠르게 변경하고 즉시 감지해야 하는 제어 신호). 0ms에서는 디지털 필터가 적용되지 않고 원시 입력 신호가 읽혀집니다.

선택은 포인트별이 아닌 PLC 설정을 통해 모듈별로 이루어집니다. CQM1-ID212의 모든 16개 입력은 동일한 응답 시간 설정을 공유합니다.

응용 시나리오

공작 기계 센서 입력:CNC 머시닝 센터는 CQM1 시스템에 CQM1-ID212를 추가하여 공구 존재 센서, 축 가드의 제한 스위치 및 절삭유 시스템 피드백 신호를 처리합니다. 모듈의 16개 입력은 하나의 모듈 슬롯에서 기계의 전체 센서 보완을 포괄합니다.

컨베이어 제어:포장 컨베이어는 각 스테이션에서 제품 유무를 감지하는 광전 센서에 CQM1-ID212를 사용합니다. 구성 가능한 응답 시간은 센서 출력 신호의 접촉 바운스를 필터링하는 동시에 일반 라인 속도에서 제품 간격을 감지하기 위해 8ms로 설정됩니다.

혼합 센서 패널:기계 패널은 NPN 근접 스위치(철금속 감지용)와 PNP 출력 안전 도어 접점을 모두 사용합니다. CQM1-ID212는 동일한 모듈에서 두 가지를 모두 처리하므로 별도의 입력 모듈이나 극성 변환기가 필요하지 않습니다.

FAQ

Q1: CQM1-ID212의 입력 16개를 모두 동시에 활성화할 수 있습니까?

예. CQM1-ID212는 100% 동시 ON을 지원합니다. 16개 입력 모두 모듈의 전력 정격을 초과하지 않고 24VDC에서 동시에 활성(ON) 상태에 있을 수 있습니다. 85mA의 백플레인 전류는 완전 부하 입력 조건을 수용합니다.

Q2: CQM1-ID212와 호환되는 CQM1 CPU는 무엇입니까?

CQM1-ID212는 CQM1 및 CQM1H CPU 시리즈와 호환됩니다. CQM1H의 경우 CPU 유닛 모델 CQM1H-CPU21, CPU51 및 CPU61은 ID212를 포함한 I/O 확장 모듈을 수용합니다. 최대 I/O 확장은 CPU 모델에 따라 다릅니다. 예를 들어 CQM1H-CPU61은 최대 11개의 I/O 확장 장치를 지원합니다. 최대 I/O 장치 수와 총 포인트 용량은 특정 CPU의 데이터시트를 확인하세요.

Q3: CQM1-ID212는 CQM1 CPU 장치에 어떻게 물리적으로 연결됩니까?

모듈은 모듈 왼쪽에 있는 CQM1의 버스 커넥터(모든 CQM1 I/O 확장 장치에 사용되는 것과 동일한 커넥터)를 통해 연결됩니다. 모듈이 함께 미끄러져 잠깁니다. 리본 케이블이나 외부 I/O 버스 배선이 필요하지 않습니다. 오른쪽 엔드 커버(CQM1H-TER01)는 행의 마지막 모듈에 부착됩니다. 모듈식 측면 연결 아키텍처를 사용하면 인접한 모듈의 배선을 방해하지 않고 모듈을 추가하거나 제거할 수 있습니다.

Q4: 응답 시간 설정은 CQM1-ID212의 모든 16개 입력 지점에서 공유됩니까?

예. 응답 시간은 개별 포인트가 아닌 PLC 설정에서 모듈별로 설정됩니다. 단일 CQM1-ID212의 16개 입력은 모두 동일한 필터 설정을 공유합니다. 동일한 시스템의 여러 지점에서 서로 다른 응답 시간이 필요한 경우 더 빠른 응답이 필요한 센서를 별도의 ID212 모듈에 배치하고 각 모듈의 응답 시간을 독립적으로 구성하십시오.

Q5: CQM1-ID212가 안정적으로 감지할 수 있는 최소 입력 신호 지속 시간은 얼마입니까?

0ms(디지털 필터 없음)의 최소 응답 시간 설정에서 모듈은 호환 가능한 CQM1H CPU에서 인터럽트 입력으로 트리거될 때 약 0.1ms(100마이크로초)만큼 짧은 입력 신호를 감지할 수 있습니다. 표준 주기적 스캐닝에서 감지할 수 있는 최소 신호 지속 시간은 대략 PLC 스캔 주기 1개와 동일하며 일반적으로 프로그램 길이에 따라 1~10ms입니다. 표준 순환 I/O 새로 고침에서는 한 스캔 주기보다 짧은 매우 짧은 펄스가 누락될 수 있습니다.
