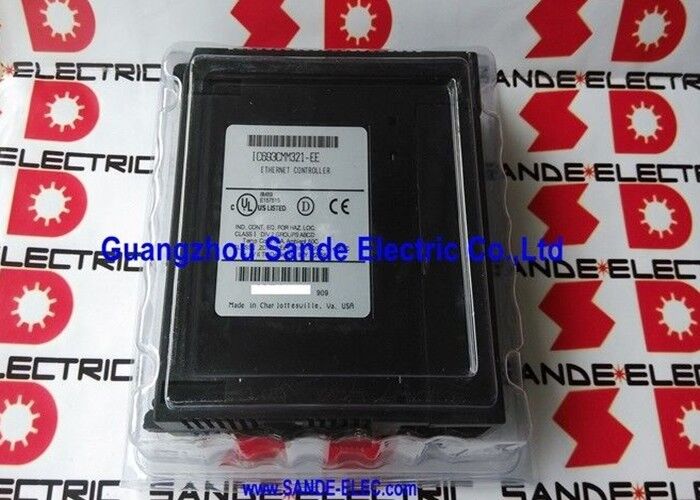

GE FANUC 90-30 이더넷 통신 모듈 IC693CMM321-EE

IC693CMM321-EE∙ GE Fanuc 시리즈 90-30 이더넷 TCP/IP 모듈 16 서버 연결 / AAUI / 클라이언트-서버 / COMMREQ / RS-232C / RS-485 / Rev EE

90-30 시리즈를 이더넷에 연결합니다

IC693CMM321-EE는 90-30 시리즈의 모든 베이스플릿 슬롯에 설치되며 전체 PLC 시스템의 이더넷 통신 인터페이스로됩니다. 이 모듈 (또는 동등한 것) 이 없으면,90-30 시리즈 CPU는 이더넷 연결이 없습니다..

이더넷 LAN에 연결하려면 모듈에서 외부 트랜시버로 AAUI 케이블을 사용합니다. 트랜시버 유형에 따라 10BASE-T 또는 10BASE-2.이 아키텍처는 이 세대의 이더넷 연결 산업 장치의 표준이었습니다. 트랜시버는 네트워크 연결이 작동하기 위해 존재해야합니다..

일단 연결되면 모듈은 CPU의 스캔 사이클에 관계없이 모든 이더넷 통신을 처리합니다.CPU 프로그램은 필요할 때 데이터 전송을 시작하지만 네트워크 트래픽을 직접 관리하지 않습니다..

주요 사양

클라이언트와 서버 2개의 통신 방향

IC693CMM321-EE는 두 방향으로 작동합니다.

서버로서:모듈은 호스트 컴퓨터, SCADA 시스템, HMI 패널 또는 클라이언트 역할을 하는 다른 시리즈 90-30 PLC에서 들어오는 연결을 기다립니다. 최대 16 개의 동시에 서버 연결이 지원됩니다.최대 16개의 별도의 장치가 PLC 데이터를 동시에 읽고 쓸 수 있다는 뜻입니다.. 서버 모드는 사다리 논리 변경이 필요하지 않습니다. 모듈은 SRTP 클라이언트 요청에 자동으로 응답합니다.

고객으로서:모듈은 이더넷 인터페이스를 가진 다른 장치로 출력 통신을 시작합니다. 이것은 사다리 프로그램의 COMMREQ 기능 블록을 통해 수행됩니다.이 프로그램은 통신 요청을 구성하고 COMMREQ를 통해 모듈에 전달합니다.; 모듈은 전송을 실행하고 상태 정보를 반환합니다. 클라이언트 모드는 PLC-to-PLC 데이터 교환, 원격 I/O 조정 및 프로그램으로 유발되는 데이터 푸시를 호스트 시스템에 가능하게합니다.

적용 시나리오

SCADA 통합:수처리 프로세스를 제어하는 90-30 시리즈 IC693CMM321-EE는 SCADA 시스템에 PLC 레지스터에 지속적인 읽기 액세스를 제공합니다.경보 상태 (Alarm states) ∙ SRTP 서버 연결을 통해PLC 프로그램은 변경 없이 계속 실행; SCADA는 모듈을 직접 조사.

PLC-to-PLC 데이터 교환:두 개의 90-30 시리즈 시스템은 인접한 생산 역에 있습니다. 하나는 클라이언트 (COMMREQ를 사용하여), 다른 하나는 서버로 작동합니다. 생산 수, 모드 상태,추가 하드웨어 없이 두 개의 PLC 사이에 이더넷 링크를 통해 핸드 셰이크 신호 전송.

호스트 컴퓨터 데이터 수집:호스트 커뮤니케이션 툴킷을 실행하는 호스트 컴퓨터는 주기적으로 90-30 시리즈의 요리법 매개 변수 및 생산 총을 읽습니다.IC693CMM321-EE는 PLC가 중단없이 정상적인 스캔을 계속하는 동안 요청을 처리합니다..

FAQ

Q1: IC693CMM321-EE의 "-EE" 후자는 무엇입니까?

EE 후자는 이 특정 빌드의 하드웨어 개정을 식별한다. GE Fanuc는 문자 쌍 후자를 사용했다 (EE, JJ, 등).) 같은 기능적 사양을 유지하면서 하드웨어 개정을 표시IC693CMM321의 모든 개정이 기능적으로 호환됩니다. EE 개정이 JJ 개정과 동일한 시스템에서 설치되고 작동합니다. 구성 변경 없이.

Q2: IC693CMM321-EE는 외부 트랜시버가 필요하며 어떤 종류입니까?

네. 모듈의 AAUI 포트는 AAUI 케이블을 통해 외부 트랜시버에 연결됩니다. 트랜시버 유형은 물리적 네트워크 매체를 결정합니다.10BASE-T 트랜시버가 표준 RJ-45 트위스트 페어 네트워크에 연결됩니다.; 10BASE-2 (BNC) 트랜시버가 동축 케이블에 연결된다. 대부분의 현대 설비의 경우, 10BASE-T 트랜시버가 올바른 선택이다. 트랜시버는 모듈에 포함되어 있지 않다.

Q3: COMMREQ 기능 블록은 클라이언트 커뮤니케이션을 위해 어떻게 작동합니까?

COMMREQ (통신 요청) 는 GE Fanuc 시리즈 90-30 표준 사다리 명령어입니다.COMMREQ는 목표 장치의 IP 주소를 지정하는 명령 블록 구조로 호출됩니다., 요청된 SRTP 서비스 (읽기 또는 쓰기), PLC 메모리 주소, 데이터 수모듈은 명령어를 비동기적으로 처리합니다. COMMREQ는 프로그램이 전송이 완료되거나 실패했을 때 결정하기 위해 모니터링하는 상태를 반환합니다..

Q4: 두 개의 IC693CMM321-EE 모듈이 같은 시리즈 90-30 시스템에 설치될 수 있습니까?

네. 최대 2개의 IC693CMM321-EE 모듈이 하나의 90-30 시리즈 베이스플릿에 동시에 설치될 수 있습니다. 각 모듈은 자체 IP 주소와 통신 연결으로 독립적으로 작동합니다.이것은 사용 가능한 서버 연결을 두 배로 늘리고 (총 32개까지) 불필요한 이더넷 연결 옵션을 제공합니다..

Q5: IC693CMM321-EE는 90-20 시리즈 또는 90 시리즈 마이크로 PLC와 호환됩니까?

IC693CMM321-EE는 90-30 시리즈 백플레인을 위해 특별히 설계되어 있으며 90-20 시리즈 또는 90 마이크로 제품 라인과 호환되지 않습니다.모듈은 GE 시리즈 90-30 휴대용 프로그래머와 사용할 수 없습니다. 휴대용 프로그래밍 장치와 호환되지 않습니다..
