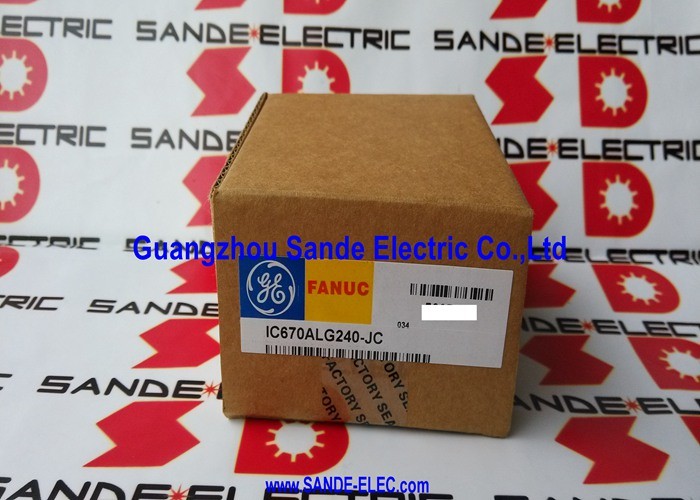

GE FANUC IC670ALG240 16 채널 아날로그 입력 모듈 IC670ALG240-JC IC67OALG24O-JC

IC670ALG240-JC. GE Fanuc 필드 컨트롤 16채널 아날로그 전류 입력 모듈 420mA / 16-비트 / ±0.1% / 10ms / 250Ω / 24VDC / 오픈 와이어 알람 / Rev JC

한 그룹에 16개의 채널 1점당 낮은 비용으로 높은 밀도

IC670ALG240-JC는 16개의 아날로그 전류 입력을 하나의 그룹 구성에 배치한다. 모든 16개의 채널은 하나의 공통 채널을 공유한다.모든 연결된 송신기가 동일한 지구 참조를 공유 할 때 이것은 적절한 것입니다. 현장 기기가 공통 패널에 연결 된 대부분의 4 ∼ 20mA 루프 설비의 전형입니다..

하나의 모듈에 16개의 입력값은 하나의 모듈 슬롯, 하나의 터미널 블록, 하나의 전원 연결을 의미합니다. 16개의 별도의 아날로그 모듈은 16개의 슬롯을 차지합니다.측정 밀도가 중요한 설비의 경우, 멀티-존 온도 측정, 멀티-스트림 흐름 미터링 16 채널 그룹화 된 아키텍처는 채널 간 격리 비용으로 하드웨어 발자국 및 배선 복잡성을 줄입니다.

주요 사양

2선 및 3선 송신기 지원

IC670ALG240-JC는 2선 및 3선 전류 송신기를 지원합니다.

2선 송신기(loop-powered): 모듈은 루프 전력을 공급하고, 송신기는 프로세스 변수에 반응하여 전류를 4mA에서 20mA로 조절합니다. 대부분의 필드 송신기 (압, 온도, 레벨,흐름) 는 2 와이어입니다..

3선 송신기(별로 전원): 송신기는 자체 별도의 전력 연결을 가지고 있으며, 현재 출력은 신호 단말기와 공통 단말 사이에 연결됩니다.IC670ALG240-JC는 하드웨어 재구성 없이 양쪽 타입을 모두 수용합니다..

4·20mA 신호의 경우, 250Ω 입력 임피던스는 내부 ADC의 정상적인 작동 범위 내에서 입력 단말기에 1V에서 5V까지 생산합니다. 0mA (열린 유선 상태) 에서,입력은 유효한 최소 4mA에서 구별 할 수있는 0V로 떨어집니다., 오픈 와이어 검출을 가능하게 합니다.

오픈 와이어 알람 4~20mA 루프에 대한 자동 오류 탐지

4~20mA 루프 측정에서 부러진 케이블이나 고장난 송신기가 루프 전류를 0으로 떨어뜨립니다.제로 전류는 4mA 실전 제로 최소와 구별됩니다. 4mA 이하의 전류는 유효한 프로세스 신호를 나타낼 수 없습니다.IC670ALG240-JC는 각 채널을 4~20mA 모드에서 모니터링하고 전류가 유효한 범위 아래로 떨어지면 오픈 와이어 알람을 유발합니다.알람은 자동으로 진단 명령으로 호스트 프로세서에 보고됩니다., 스캔 프로그램 변경이 필요하지 않습니다.

범위를 초과하고 범위를 초과하는 알람은 동일한 원칙을 따르고 있습니다. 설정 가능한 임계 수준은 프로세스 값이 정상적인 작동 한도를 초과하면 진단 보고를 유발합니다.

터미널 블록 장착

IC670ALG240-JC는 필드 배선을 운반하는 단말 블록에 장착됩니다. 모듈은 단말 블록에 연결됩니다.터미널 블록은 모든 필드 와이어가 연결된 장착 표면에 고정됩니다..

모듈이 교체되어야 할 경우, 모듈은 필드 케이블을 분리하지 않고 단말 블록에서 꺼집니다.대체 모듈은 같은 터미널 블록에 적정 및 구성되어 있습니다.16개의 아날로그 루프는 즉시 다시 연결됩니다. 재회선, 연속성 테스트, 유지보수 중에 교차 배선 위험이 없습니다.이것은 15분 단위 교환과 4시간의 재회선 및 테스트 작업의 차이입니다..

적용 시나리오

탱크 농장 재고:저장 탱크 필드에 16개의 레벨 송신기 16개의 탱크 배터리에 1개씩 16개의 레벨 송신기. 모든 4~20mA 신호는 하나의 IC670ALG240-JC에 연결된다.모듈의 10ms 업데이트 속도는 재고 계산을 위해 거의 실시간 수준 데이터를 제공합니다..

다 구역 온도 모니터링:오븐 영역 온도 측정용 16개의 열쌍 송신기 (4~20mA 출력형)16-비트 해상도는 측정 범위 전체에 걸쳐 미세한 온도 해상도를 제공합니다..

DCS를 위한 프로세스 변수 획득:공정 시설의 현장 기기 (흐름, 압력, 온도, 레벨) 는 4~20mA 신호를 제공합니다.IC670ALG240-JC는 호스트 DCS로 전송을 위해 Genius Field Control 버스에 16개의 채널을 집계합니다..

FAQ

Q1: IC670ALG240-JC에 필요한 버스 인터페이스 단위 (BIU) 는 무엇입니까?

IC670ALG240-JC는 Genius Field Control 버스에 설치되어 버스 인터페이스 유닛 (BIU) 을 통해 통신합니다. 호환 가능한 BIU는 버스 유형에 따라 다릅니다.IC670GBI102는 필드 컨트롤 시리즈의 표준 Genius 버스 인터페이스 단위입니다.모듈은 BIU를 통해 휴대용 프로그래머 또는 호스트 프로세서의 응용 프로그램을 사용하여 구성됩니다.

Q2: 이 모듈에 대해 언급된 12비트 및 16비트 사양의 차이점은 무엇입니까?

여러 출처에서 서로 다른 해상도를 참조한다. IC670ALG240의 검증된 수치는 16비트이며, 0 ∼ 25mA 입력 범위에서 65,536 개의 분리된 카운트 레벨을 제공합니다.12비트 숫자는 일부 오래된 카탈로그에 나타나고 이전 하드웨어 개정을 반영할 수 있습니다.JC 개정판은 16비트 ADC 해상도를 가지고 있습니다.

Q3: IC670ALG240-JC에서 스케일링은 어떻게 구성됩니까?

세 가지 사전 정의 된 확장 범위는 표준 4 ′′ 20mA 및 0 ′′ 20mA 송신기 입력 표준을 커버합니다. 사용자 구성 사용자 지정 확장 옵션은 모듈이 엔지니어링 단위 (예를 들어.흐름 송신기 0~100%, 온도 송신기 0~1000°C) 는 계단 논리에 변환 없이 호스트 프로그램으로 직접 전송됩니다.확장 구성은 BIU 프로그래밍 인터페이스를 통해 수행됩니다..

Q4: -JC 후자는 기존 필드 컨트롤 시스템과의 호환성에 영향을 미치나요?

JC 후자는 하드웨어 개정을 식별합니다. IC670ALG240의 모든 개정은 Genius Field Control 시스템과 기능적으로 호환되며 동일한 단말 블록을 사용합니다.JC 개정이 전선이나 구성 변경 없이 이전 개정과 같은 단말기 블록에 떨어집니다..

Q5: 오픈 와이어 상태에서 채널 판독은 어떻게 될까요?

채널이 오픈 와이어 상태를 감지할 때 (420mA 모드에서 4mA 임계 이하의 전류), 모듈은 호스트에 알람을 보고 채널을 계속 모니터링합니다. The channel's converted value is held at the last valid reading or set to a configurable default — the host programme reads the alarm flag and handles the channel's value according to the programmed fault response strategy.
