화낙 A20B-1000-0770 | PSU1/PSU2 전원 공급 장치 PCB — F12/F120/F15/F150 CNC + RH 로봇/E1/G1

2세대 전원 공급 장치 — CNC 및 로봇

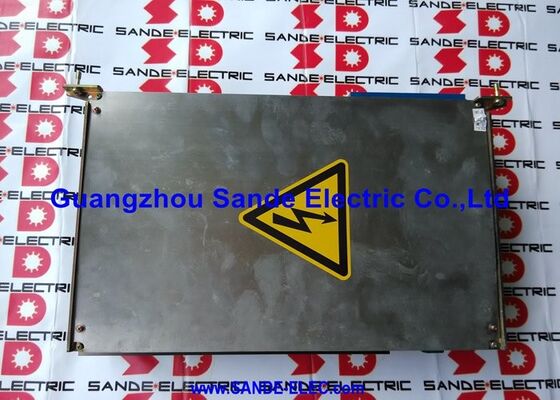

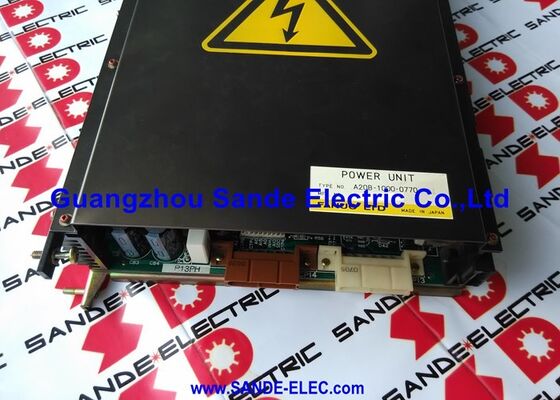

A20B-1000-0770은 FANUC의 F12/F120 및 F15/F150 시리즈 CNC 제어 장치와 RH 로봇 컨트롤러용 PSU(전원 공급 장치) PCB입니다. 이는 컨트롤러의 전원 공급 장치 랙 내에서 PSU1 또는 PSU2 위치를 차지하며 AC 입력 및 내부 버스 전압을 제어 장치의 회로 기판 작동에 필요한 조정된 DC 공급 장치로 변환합니다.

전원 공급 장치 지정 #12/120 / 15/150에는 F12 및 F120 시리즈(가공 및 터닝을 위한 소형 고성능 CNC 컨트롤)와 F15 및 F150 시리즈(복잡한 가공을 위한 다축, 고성능 CNC)의 두 가지 CNC 컨트롤 세대가 포함됩니다. 동일한 A20B-1000-0770 PCB는 두 컨트롤러 제품군 모두에서 PSU 위치를 담당합니다. 전원 출력 구성 내의 E1 및 G1 지정은 특정 컨트롤러 랙 위치에 일치하는 이 보드의 특정 전압 출력 변형을 식별합니다.

RH 로봇 컨트롤러 애플리케이션을 통해 이 보드는 FANUC의 A20B-1000 시리즈에서 CNC 공작 기계 제어와 로봇 컨트롤러를 모두 지원하는 몇 안 되는 전원 공급 장치 보드 중 하나입니다. 이러한 FANUC 컨트롤러의 전력 아키텍처는 단일 PSU 보드 설계가 여러 플랫폼을 제공할 만큼 충분히 일반적입니다. 이는 FANUC의 부품 재고를 단순화하고 제품 라인 전반에 걸쳐 보드의 적용 가능성을 확장한 설계 접근 방식입니다.

주요 사양

장애 증상 및 결함 격리

실패한 A20B-1000-0770은 일반적으로 컨트롤러의 전원이 켜지지 않거나 CNC/로봇이 특정 조정 전압을 잃어 다른 기능 영역이 계속 작동하는 동안 한 기능 영역에 오류가 발생하는 것으로 나타납니다. 전원 공급 장치 PCB는 여러 전압 레일을 출력합니다. 한 레일에 오류가 발생하고 다른 레일에는 사양이 유지되면 완전한 전력 손실이 아닌 간헐적인 오류로 나타나는 부분적인 시스템 오류가 발생할 수 있습니다.

컨트롤러가 전원 공급 장치 경보를 표시하거나 시동 시퀀스를 완료하지 못하는 경우 PSU PCB가 실패했다고 결론을 내리기 전에 전원 공급 장치의 테스트 지점(컨트롤러의 전기 유지 관리 문서 참조)에서 DC 출력 전압을 측정하십시오. 공급 장치 입력의 AC 입력 전압이 사양 내에 있는지, 다운스트림 부하에 과도한 전류를 소비하는 단락이 없는지 확인하십시오.

FAQ

Q1: A20B-1000-0770 전원 공급 장치는 어떤 FANUC 컨트롤러에 사용됩니까?

A20B-1000-0770은 FANUC F12/F120 시리즈 CNC 제어 장치, F15/F150 시리즈 CNC 제어 장치 및 FANUC RH 로봇 컨트롤러에서 PSU1 또는 PSU2 역할을 합니다. 특정 PSU 위치(PSU1 또는 PSU2) 및 E1/G1 출력 구성에 따라 이 보드가 채울 특정 컨트롤러의 위치가 결정됩니다.

Q2: PSU1과 PSU2 위치의 차이점은 무엇입니까?

듀얼 PSU 아키텍처를 사용하는 FANUC 컨트롤러에서 PSU1과 PSU2는 컨트롤러 회로의 여러 섹션에 서로 다른 조정된 DC 출력 세트를 공급합니다. 예를 들어 CPU 보드용 논리 전원과 I/O 인터페이스 보드용 전원이 있습니다. A20B-1000-0770은 어느 위치든 사용할 수 있습니다. 제공되는 특정 전압 레일은 하드웨어 점퍼 또는 E1/G1 출력 변형으로 구성됩니다. 컨트롤러의 전원 공급 장치 슬롯 문서에서 위치와 변형을 확인하십시오.

Q3: 컨트롤러의 전원이 켜지지만 하나의 기능 영역(예: 모든 축 또는 모든 I/O)이 응답하지 않습니다. PSU에 결함이 있을 수 있나요?

예. PSU PCB가 하나의 전압 레일을 공급하지 못하고 다른 레일은 활성 상태를 유지하는 경우 컨트롤러의 나머지 부분이 정상적으로 작동하는 동안 해당 레일에 의해 전원이 공급되는 기능 영역의 전원이 꺼집니다. 이로 인해 보드 오류나 소프트웨어 문제와 유사한 부분 오류가 발생합니다. 컨트롤러의 전기 사양에 정의된 지점에서 PSU의 DC 출력 전압을 측정합니다. 전압이 허용 오차를 벗어나거나 없으면 전원 공급 장치에 결함이 있음을 확인합니다.

Q4: A20B-1000-0770을 수리할 수 있나요?

예. 수리는 널리 이용 가능하며 단종된 장치에 대한 표준 접근 방식입니다. 일반적인 오류 지점에는 전해 커패시터(ESR 증가 또는 전해질 누출로 인한 오류), 정류기 구성 요소 및 PWM 컨트롤러 IC가 포함됩니다. 전문 FANUC 전원 공급 장치 수리 서비스에서는 F12/F15 및 RH 컨트롤러 구성에 대한 부하 테스트 장치를 운반하여 반환 전 실제 전류 부하 조건에서 수리된 보드를 검증합니다.

Q5: 단종 후 A20B-1000-0770의 출처는 어디입니까?

FANUC F12/F15 및 RH 로봇 전원 공급 장치 애프터마켓을 통해 FANUC PSU 수리 전문가, 테스트를 거친 잉여 공급업체 및 A20B-1000-0770 재고를 보유한 교환 서비스를 제공합니다. 주문하기 전에 설치된 보드 라벨에서 특정 개정판(-01, -08A 또는 베이스)을 확인하십시오. 수리는 이 단종된 보드에 대한 가장 경제적이고 논리적으로 실용적인 경로입니다. 이 장치에 대한 교환 및 수리 서비스가 널리 제공됩니다.
