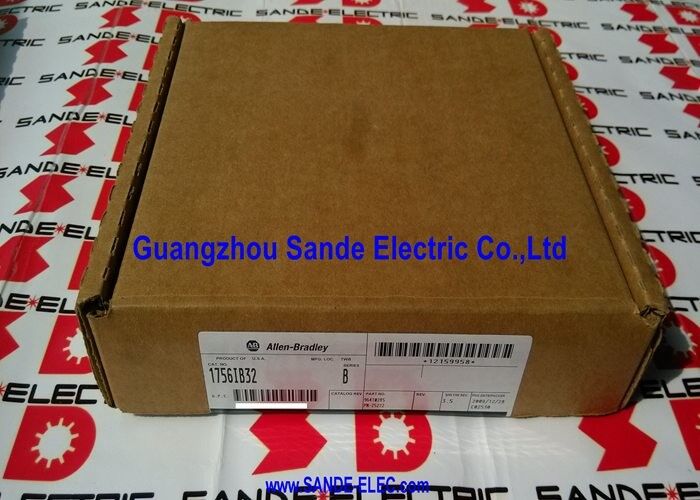

Allen-Bradley 1756-IB32 | ControlLogix 32포인트 12/24V DC 디지털 입력 모듈

부품 번호: 1756-IB32

제조사: Rockwell Automation / Allen-Bradley (미국)

제품 유형: 디지털 입력 모듈 — 32포인트 DC

슬롯당 32개의 이산 입력 포인트

1756-IB32는 1756 ControlLogix 섀시 슬롯 하나에 32개의 DC 디지털 입력 포인트를 집약합니다. 각 포인트는 리미트 스위치, 근접 센서, 푸시 버튼, 솔레노이드 피드백, 광전 센서 또는 12/24V DC 이산 신호와 같은 현장 장치의 켜짐/꺼짐 상태를 읽고 해당 상태를 컨트롤러의 입력 데이터 테이블에 매핑하여 Logix 프로그램이 작동하도록 합니다.

슬롯당 32포인트로 1756-IB32는 표준 ControlLogix DC 입력 모듈 범위에서 가장 높은 입력 밀도를 제공합니다. 많은 수의 이산 입력이 필요한 기계 또는 공정의 경우 총 슬롯 수와 필요한 섀시 공간을 줄여줍니다. 단일 1756-IB32는 낮은 밀도의 모듈 두세 개가 필요했던 작업을 처리합니다.

이 모듈은 산업 자동화에서 가장 일반적인 현장 장치 공급 전압인 12V DC 및 24V DC 입력을 모두 수용합니다. 싱크(NPN) 및 소스(PNP) 출력 센서 모두와 배선 호환되므로 혼합 센서 설치에서 각 센서 출력 유형에 대해 별도의 모듈을 지정할 필요가 없습니다.

배선 밀도 및 커넥터 형식

32개의 입력과 관련 24V 공통을 갖춘 1756-IB32는 고밀도 RTB(분리형 터미널 블록) 커넥터를 사용합니다. 40위치 RTB는 32개의 모든 입력 신호와 공통 및 전원 단자를 수용합니다. RTB는 잘못 끼워지는 것을 방지하도록 키가 지정되어 있으며 모듈이 섀시에 설치되기 전에 사전 배선할 수 있어 캐비닛 제작 중 현장 배선 사전 종단이 가능합니다.

주요 사양

자주 묻는 질문

Q1: 1756-IB32에서 컨트롤러 태그에 여러 입력 포인트가 ON으로 표시되지만 현장 장치는 활성화되지 않습니다. 원인은 무엇입니까?

활성화되지 않은 입력의 팬텀 ON 상태는 현장 배선 또는 센서의 누설 전류가 OFF 임계값 위로 떠 있기 때문에 발생합니다. 솔리드 스테이트 센서(특히 2선식 유형)는 꺼져 있을 때도 소량의 잔류 전류를 통과시킵니다. 단일 모듈에 32개의 포인트가 있으므로 여러 센서의 누적된 누설 전류가 개별 입력을 ON 임계값 위로 밀어 올릴 수 있습니다. 누설 전류의 복귀 경로를 제공하기 위해 영향을 받는 입력 단자와 병렬로 블리더 저항(일반적으로 5~10kΩ)을 설치하십시오.

Q2: 1756-IB32를 동일한 모듈에서 NPN(전류 싱킹) 센서와 PNP(전류 소싱) 센서와 동시에 사용할 수 있습니까?

예. 1756-IB32는 NPN 및 PNP 센서 모두와 배선 호환됩니다. 모듈의 입력 회로는 양방향 전류를 모두 수용합니다. NPN 센서는 센서 출력을 입력 단자에 연결하고 공통을 모듈의 +24V 공통(V 단자)에 연결합니다. PNP 센서는 센서 출력을 입력 단자에 직접 연결하고 공통을 0V에 연결합니다. 두 유형 모두 동일한 모듈에서 공존할 수 있습니다.

Q3: 1756-IB32 RTB는 키가 지정되어 있습니다. 동일한 유형의 모듈 간에 키를 이전할 수 있습니까?

예. RTB 키는 교체 중에 기존 모듈에서 새 모듈로 이전되도록 설계되어 현장 배선 커넥터가 올바른 모듈 유형에만 다시 삽입될 수 있도록 합니다. 고장난 모듈에서 키를 제거하고 교체용 1756-IB32로 이전하면 사전 배선된 RTB가 재배선 없이 새 모듈에 직접 장착됩니다.

Q4: Logix 컨트롤러에서 1756-IB32에 대한 I/O 연결 오류가 표시됩니다. 모듈의 LED 표시등은 정상입니다. 무엇을 확인해야 합니까?

정상 모듈 LED와 함께 I/O 연결 오류가 발생하는 것은 입력 회로 하드웨어보다는 백플레인 통신 문제를 나타냅니다. 모듈을 슬롯에 다시 끼우십시오. 1756 백플레인 커넥터가 간헐적인 I/O 연결 오류의 가장 일반적인 원인입니다. 다시 끼워도 오류가 해결되지 않으면 해당 슬롯의 섀시 백플레인에 기계적 손상이나 오염이 있는지 확인하십시오.

Q5: 1756-IB32는 모든 ControlLogix 섀시 및 컨트롤러 개정판과 호환됩니까?

1756-IB32는 ControlLogix 플랫폼 전반에 걸쳐 호환됩니다. 1756-A4부터 1756-A17 섀시까지, 그리고 초기 1756-L1부터 현재 1756-L8x 시리즈까지 모든 ControlLogix 프로세서와 호환됩니다. 표준 ControlLogix 배포에는 펌웨어 또는 하드웨어 개정 제한이 적용되지 않습니다. 모듈이 안전 시스템에 추가되는 경우 GuardLogix(안전 PLC) 특정 요구 사항은 별도로 확인하십시오.
